Inhaltszusammenfassung für Bicker Elektronik IUPS-401-B8

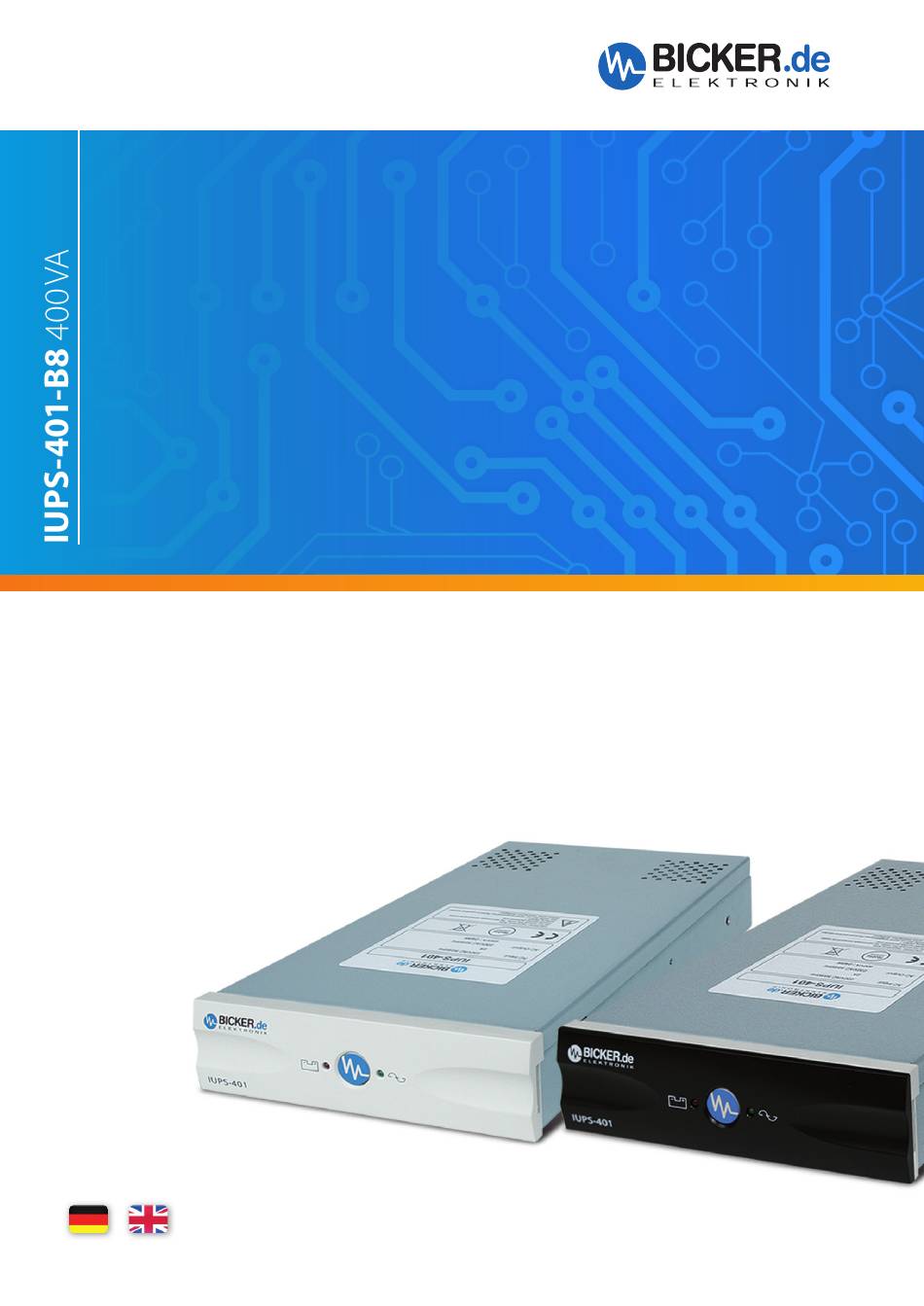

- Seite 1 IUPS-401-B8 Benutzerhandbuch / User Manual Deutsch English...
- Seite 2 Benutzerhandbuch IUPS-401-B8 IUPS-401-B8 mit Standard-Frontblende IUPS-401-B8 mit gewechselter, schwarzer Frontblende IUPS-401-B8 Integrierte USV...
- Seite 3 Benutzerhandbuch IUPS-401-B8 Allgemein ..................4 Lieferumfang und Lagerung ............4 Systembeschreibung IUPS ............4 Automatische EIN/AUS-Funktion ..........4 Überlastschutz ..................5 Übertemperaturschutz ..............5 Austausch der Frontplatte ............5 Sicherheit ..................6 Montageanweisung ..............7 Bediendisplay ................8 Schnittstelle und Software ............9 Fehlerbehebung ...............
- Seite 4 Überprüfen Sie sofort nach Erhalt Ihrer IUPS ob Liefer schäden vorliegen. Eine beschädigte Verpackung kann ein Anzeichen hierfür sein. Im Lieferumfang enthalten sind: 1 USV-Gerät IUPS-401-B8 | 1 Netzkabel | 1 schwarze Frontplatte | 1 Benutzerhandbuch Bei IUPS-401-B8: 1 externes USB-Kabel 2.0, Typ A auf D-SUB 9 1 CD mit Software „UPSilon 2000“*...
- Seite 5 Benutzerhandbuch IUPS-401-B8 1.4 Überlastschutz Der Laststrom wird von der IUPS überwacht. Bei Überlast während des Batterie betriebs schaltet die IUPS ab. Bei Überlastung im Netzbetrieb ist ein Dauerton zu hören, der bei Beseitigung der Überlast erlischt. 1.5 Übertemperaturschutz Die interne Temperaturüberwachung signalisiert eine auftretende Übertemperatur durch die rote LED und eine akustische Warnung.
- Seite 6 Benutzerhandbuch IUPS-401-B8 2. Sicherheit Bitte beachten Sie die Einbauanweisung und nachfolgende Sicherheitshinweise. Der Einbau und Anschluss der IUPS darf nur durch eine qualifizierte Elektrofachkraft erfolgen. Die einschlägigen Regeln der Elektrotechnik sind zu beachten. Die USV- Geräte dürfen nur mit der beiliegenden Netzanschlussleitung betrieben werden.
- Seite 7 Benutzerhandbuch IUPS-401-B8 3. Montageanweisung Vor Beginn der Arbeit: Netzstecker ziehen! Durch den Einbau der IUPS an einer Stelle mit möglichst niedriger Temp eratur erlangen Sie eine Optimierung der Batterielebensdauer.
- Seite 8 Benutzerhandbuch IUPS-401-B8 4. Bediendisplay TEST TEST TEST „Netzbetrieb“-LED: Die grüne LED leuchtet, wenn die Netzspannung anliegt. Die grüne LED blinkt bei Batterieladung. TEST „Back-up-Betrieb“-LED: Die rote LED blinkt, sobald die Netzspannung abgefallen ist und die IUPS die Stromversorgung übernommen hat. Der akustische Alarm TEST ertönt alle 3 Sekunden.
- Seite 9 Benutzerhandbuch IUPS-401-B8 5. Schnittstelle und Software Die Schnittstelle an der Rückseite der IUPS kann über das im Lieferumfang enthaltene Spezialkabel mit der USB-Schnittstelle des Computers verbunden werden. Durch die Installation der Software UPSilon 2000, 1. kann bei Netzausfall eine Warnmeldung am Monitor angezeigt werden.
- Seite 10 Benutzerhandbuch IUPS-401-B8 6. Fehlerbehebung Fehler: Obwohl der Computer angeschlossen und eingeschaltet ist, zeigt die IUPS keine Funktion oder Alarm Möglicher Grund: Fehler bei der Installation Behebungsvorschlag: 1. Netzstecker ziehen 2. Überprüfen der gesamten Installation gemäß Anleitung Fehler: Keine der LEDs leuchtet Möglicher Grund:...
- Seite 11 Benutzerhandbuch IUPS-401-B8 Fehler: USB-Schnittstelle wird zeitweise in UPSilon deaktiviert Möglicher Grund: USB-Kabel wurde möglicherweise an Netzverkabelung befestigt. Netzstörungen stören die USB-Verbindung. Behebungsvorschlag: USB-Kabel mindestens 5 cm von Netzverkabelung verlegen. Fehler: Obwohl am Stromnetz angeschlossen, schaltet der Ausgang der USV nicht durch Möglicher Grund:...
- Seite 12 Benutzerhandbuch IUPS-401-B8 7. Technische Daten T e c h n i s c h e D a t e n Leistung 400 VA / 240 W Eingangsspannung 230 V AC ±15 % Eingangsfrequenz 50 / 60 Hz ±5 % Ausgangsspannung 230 V AC ±15 %...
- Seite 13 Benutzerhandbuch IUPS-401-B8 Artikel- Schnittstelle Lastsensor USV-Management-Software Nummer Abschaltung IUPS-401-B8 ≤33 W* UPSilon 2000 und DSUB9 zu USB- Verbindungskabel im Lieferumfang enthalten (Windows® 7, 8, 10, Server 2012). Reboot-Funktion Kehrt während eines Netzausfalls und der schon eingeleiteten Shutdown-Phase von Windows® die Netz- spannung wieder zurück, so schaltet die USV (nach Ablauf der Shutdown-Zeit) den PC aus und in Abhängig-...
- Seite 14 User’s Manual IUPS-401-B8 IUPS-401-B8 with standard front panel IUPS-401-B8 with changed, black front panel IUPS-401-B8 Integrated UPS...
- Seite 15 User’s Manual IUPS-401-B8 General..................... 16 Contents of Delivery and Storage........16 Functional Description IUPS-401 .......... 16 Automatic ON / OFF Function ..........16 Overload Protection ..............17 Overtemperature Protection ..........17 Replacement of front panel ............. 17 Safety ..................18 Installation Instruction ............
- Seite 16 Please check immediately upon reception whether the delivery is damaged in any way, for which packing damage may be an indication. The contents of delivery are: 1 UPS unit IUPS-401-B8 | 1 Mains cable | 1 black front panel | 1 User‘s Manual IUPS-401-B8: 1 external USB cable 2.0, type A on D-SUB 9...
- Seite 17 User’s Manual IUPS-401-B8 1.4 Overload Protection Load current is monitored by the IUPS. In case of an overload during battery mode the IUPS switches off. In case of an overload during mains mode a permanent sound is gene- rated, which will stop when the overload is eliminated.
- Seite 18 User’s Manual IUPS-401-B8 2. Safety Please observe the installation instruction and the following safety warnings. Installation and connection of the IUPS must only be carried out by a qualified electrical technician. The relevant rules of electrical engineering must be observed.
- Seite 19 User’s Manual IUPS-401-B8 3. Installation Instruction Disconnect mains before starting the installation! To optimize the service life of the battery install the IUPS at a location with preferably low temperature.
- Seite 20 User’s Manual IUPS-401-B8 4. Display TEST TEST TEST “Mains mode“ LED: The green LED is on when mains voltage is supplied. The green LED flashes during battery charge. TEST “Back-up mode“ LED: Combined with an acoustic alarm sound every 3 seconds the red LED...
- Seite 21 User’s Manual IUPS-401-B8 5. Interface and Software The interface at the back of the IUPS can be connected to the USB interface of the com- puter via a special cable (with PCB) which is included in delivery. When the software (UPSilon 2000) is installed, 1.
- Seite 22 User’s Manual IUPS-401-B8 6. Troubleshooting Failure: Although the computer is connected and switched on, the IUPS shows neither function nor alarm Possible cause: Wrong installation Possible countermeasure: 1. Disconnect mains 2. Check the whole installation according to the instruction Failure:...
- Seite 23 User’s Manual IUPS-401-B8 Failure: USB interface temporary disabled in UPSilon Possible cause: USB cable maybe is fastened on AC cabling. Interference on AC main disrupts the USB connection. Possible countermeasure: Lay USB cable at least 5 cm from the mains wiring.
- Seite 24 User’s Manual IUPS-401-B8 7. Product Specifications T e c h n i c a l d a t a Output power 400 VA / 240 W Input voltage 230 V AC ±15 % Input frequency 50 / 60 Hz ±5 % Output voltage 230 V AC ±15 %...
- Seite 25 User’s Manual IUPS-401-B8 Article Interface Load sensor UPS management software switch off IUPS-401-B8 ≤33 W* UPSilon 2000 and DSUB9 to USB cable included in delivery (Windows® 7, 8, 10, Server 2012). Reboot function If mains voltage returns after a power failure while Windows® is already shutting down, the UPS switches the PC off (after the shut-down period) and switches it on again after app.
- Seite 26 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Tel. +49 (0) 906 70595-0 +49 (0) 906 70595-55 Irrtümer und technische Änderungen vorbehalten. Windows® ist ein eingetragenes Warenzeichen der Firma Microsoft Corp. E-Mail info@bicker.de Subject to errors and technical modifications.
