- Seite 1 Deutsch Benutzerhandbuch UPSI-1208DP2 USV-SYSTEM DIN-RAIL Bicker Elektronik GmbH Ludwig-Auer-Straße 23 | 86609 Donauwörth · Germany...
-
Seite 2: Legende Der Verwendeten Symbole
UPSI-1208DP2 Legende der verwendeten Symbole Symbol Beschreibung Achtung! Wichtiger Gefahrenhinweis. Dieses Benutzerhandbuch muss vor der Erstinstallation des Gerätes und vor jeglichen Arbeiten an diesem Gerät gelesen werden. Nicht mit dem Hausmüll entsorgen. Warnung vor elektrischer Spannung. Revisionsverzeichnis Datum Änderung 31.03.2020 Initial-Version Revision 0-1 10.06.2020... - Seite 3 UPSI-1208DP2 Revision 1-3...

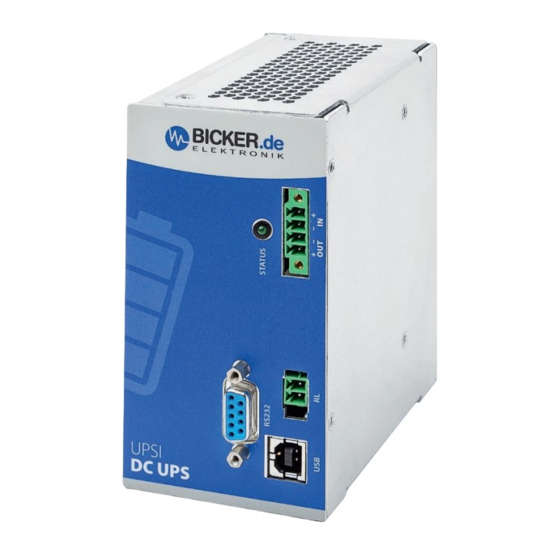

- Seite 4 UPSI-1208DP2 A Kurzspezifikation UPSI-1208DP2 12 V DC / 8 A 12 V DC-USV (Hutschienen-Version) Integrierte wartungsfreie Supercaps Cycle Life >500 000 Intelligente Eingangsstromerkennung Geregelte Ausgangsspannung im Backup-Betrieb Mindestlasterkennung Power-fail Timer-Funktion Relaiskontakt für Power-fail ...
- Seite 5 UPSI-1208DP2 Backup time UPSI-1208DP2 Nominal backup time vs. P Output Power [W] Die Backup time ist abhängig von Batteriekapazität, Last und Temperatur. Bei sehr hohen oder niedrigen Temperaturen verkürzt sich die Backup time. Sofern nicht anders angegeben, gelten die Werte für Messungen bei +25° C. Revision 1-3...
-
Seite 6: Inhaltsverzeichnis
UPSI-1208DP2 Kurzspezifikation UPSI-1208DP2 ................. 4 Bestimmungsgemäßer Gebrauch B1 Produkt- und Funktionsbeschreibung UPSI-1208DP2 .................7 B2 Vor Inbetriebnahme lesen! ............................7 B3 Bestimmungsgemäßer Gebrauch – Beschreibung ................7 B4 Sicherheitshinweise ..............................8 Technische Daten C1 Allgemeine Technische Daten ..........................9 C2 Zeichnung ..................................16 Name / Adresse / Support E-Mail / Telefonnummer des Herstellers ....16 Allgemeine Angaben E1 Einbau –... -
Seite 7: B Bestimmungsgemäßer Gebrauch
Dieses Handbuch soll den Anwender mit dem Produkt samt dessen Komponenten und Eigenschaften vertraut machen und möglichst vollständige und genaue Informationen dazu liefern. Für mögliche vorhandene Fehler kann Bicker Elektronik jedoch keine Haftung übernehmen. Hinweise hierzu, Verbesserungsvorschläge und Kritik werden jederzeit sehr gerne entgegengenommen. -
Seite 8: B4 Sicherheitshinweise
UPSI-1208DP2 B4 Sicherheitshinweise WARNUNG! Missachtung nachfolgender Punkte kann einen elektrischen Schlag, Brände, schwere Unfälle oder Tod zur Folge haben. 1. Auf eine ordnungsgemäße und fachgerechte Verdrahtung muss geachtet werden. 2. Das Gerät darf weder Feuer noch Temperaturen außerhalb der Spezifikation ausgesetzt werden. 3. -
Seite 9: C Technische Daten
UPSI-1208DP2 C Technische Daten C1 Allgemeine Technische Daten EINGANGSDATEN – UPSI-1208DP2 Wenn nicht anders angegeben, gelten alle Angaben für 25° C Umgebungstemperatur, 12 V DC Eingangsspannung und Nennausgangstrom (I Eingangsspannung 12 V DC Eingangsspannungsbereich 11.5 V DC…16 V DC Spannungsfestigkeit max. 18 V DC Zuschaltschwelle fix Unterspannung... - Seite 10 UPSI-1208DP2 AUSGANGSDATEN – UPSI-1208DP2 (NETZBETRIEB) Wenn nicht anders angegeben, gelten alle Angaben für 25° C Umgebungstemperatur, 12 V DC Eingangsspannung und Nennausgangstrom (I Ausgangsspannung 12 VDC Ausgangsspannungsbereich – 0.5 V DC max. (abhängig von der Last) Kapazitive Last 3000 µF (bei Start) Ausgangsstrom 8.25 A STAT.BOOST...
- Seite 11 UPSI-1208DP2 ANSCHLUSSDATEN EINGANG / AUSGANG Anschlussart Schraubanschluss Leiterquerschnitt starr 0.129 mm² … 1.31 mm² (26 … 16 AWG) Leiterquerschnitt flexibel 0.129 mm² … 1.31 mm² (26 … 16 AWG) Leiterquerschnitt mit Aderendhülse 0.129 mm² … 1.31 mm² (26 … 16 AWG) Abisolierlänge 6 mm …...
-
Seite 12: Datenschnittstelle - Usb
UPSI-1208DP2 ANSCHLUSSDATEN – RELAIS Anschlusskennzeichnung Schaltkontakt (potenzialfrei) Relais Zustand (konfigurierbar) Power Fail Alarm Zustandsbedingung (konfigurierbar) Eingangsspannung <22.5 V DC Schaltspannung 24 V DC / 125 V AC Stromtragfähigkeit 1 A (DC) / 0.5 A (AC) Zuordnung Zustand - Signal NO (Normaly Open) / NC (Normaly Closed) – konfigurierbar per Software Anschlussart Steckkontakt (ohne Schrauben) -
Seite 13: Allgemeine Daten
UPSI-1208DP2 DATENSCHNITTSTELLE – RS232 Benennung der Schnittstelle RS232 Anzahl der Schnittstellen Anschlussart DSUB 9-Pin (Female) Verriegelung Nein Übertragungsphysik RS232 light (TX / RX) Topologie Punkt zu Punkt Symbolrate (Baudrate) 38400 Kabeltyp Übertragungslänge ≤10 m Zugriffszeit <1 s Pegel -5 V DC … +5 V DC Potenzialtrennung Nein ALLGEMEINE DATEN... - Seite 14 UPSI-1208DP2 UMGEBUNGSBEDINGUNGEN – UPSI-1208DP2 Umgebungstemperatur (Betrieb) -20… +65° C Umgebungstemperatur -30° C (Kaltstart unbelastet) Umgebungstemperatur -30… +65° C (Lagerung / Transport) Max. zul. Luftfeuchtigkeit ≤95 % (bei 25° C, keine Betauung) Aufstellhöhe ≤4000 m Klimaklasse 3k3 (EN 60721) Verschmutzungsgrad Überspannungskategorie EN 61010-1 EN 61010-2-201 Nutzung im Innenbereich / Außenbereich...
- Seite 15 UPSI-1208DP2 STÖRFESTIGKEIT NACH EN 61000-6-2 (INDUSTRIEBEREICH) Basisnorm CE Normative Mindestanforderung EN 61000-6-2 (CE) (Störfestigkeit Industrieumgebung) Entladung statischer Elektrizität EN 61000-4-2 Gehäuse-Kontaktentladung 4 kV (Prüfschärfegrad 2) Gehäuse-Luftentladung 8 kV (Prüfschärfegrad 3) Bemerkung Kriterium A Elektromagnetisches HF-Feld EN 61000-4-3 Frequenzbereich 80 MHz … 1 GHz Prüffeldstärke 10 V/m (Prüfschärfegrad 3) Frequenzbereich...
-
Seite 16: C2 Zeichnung
C2 Zeichnung UPSI-1208DP2 Toleranz ±0.5 mm 100mm 63mm D Name / Adresse / Support E-Mail / Telefonnummer des Herstellers Bicker Elektronik GmbH · Ludwig-Auer-Straße 23 · 86609 Donauwörth · Germany E-Mail: support@bicker.de · Tel.: +49 (0) 906 70595-0 Revision 1-3... -
Seite 17: Allgemeine Angaben
UPSI-1208DP2 E Allgemeine Angaben E1 Einbau – Installationshinweise Dieses Gerät darf nur von Fachpersonal installiert und in Betrieb genommen werden! Die Applikation muss beim Einbau stromlos sein. Die Leitungen müssen fest angeschlossen sein und dürfen über keine schar- fen Kanten geführt werden. Auf richtige Polarität muss geachtet werden! Vor Inbetriebnahme Anschlüsse auf Korrektheit prüfen! E2 Konvektion und Einbaulage Es sollten keine Lüftungslöcher durch andere, benachbarte Komponenten verdeckt sein. - Seite 18 UPSI-1208DP2 Hutschienenmontage und Hutschienenprofile nach EN 60715 Nach unten drücken Revision 1-3...
-
Seite 19: E3 Anschlussbeschreibung
UPSI-1208DP2 E3 Anschlussbeschreibung E3 Anschlussbeschreibung EINGANG & AUSGANG FUNKTION Vin + Vin – Vout – Vout + RELAIS-ANSCHLUSS (RL) Schließerkontakt: Bei Netzunterbrechung ist Schalter geschlossen (= 0 Ω ). FUNKTION Relais-Öffner Kontakt 1 Relais-Öffner Kontakt 2 RS-232 FUNKTION Revision 1-3... -
Seite 20: E4 Dimensionierung Der Vorgeschalteten Stromversorgung
UPSI-1208DP2 E4 Dimensionierung der vorgeschalteten Stromversorgung Es ist darauf zu achten, dass die vorgeschaltete Stromversorgung korrekt dimensioniert ist, um den Ladevorgang der Batterien und die korrekte Funktion der Applikation zu garantieren. Der Eingang muss von einer SELV- oder PELV-Stromversorgung gespeist werden. Um die UPSI-Geräte maximal betreiben zu können, muss die vorge- schaltete Stromversorgung mindestens die folgenden Ausgangsströme und -spannungen bereit stellen. -
Seite 21: E5 Inbetriebnahme
UPSI-1208DP2 E5 Inbetriebnahme Es muss sichergestellt sein, dass die USV ordnungsgemäß verbaut ist. Durch das Anschließen der Versorgungsspannung: Wird an den Eingangs klemmen eine Spannung grö- ßer als 11,5 V für die UPSI-1208 DP2 angeschlossen, wird der Energieträger abgefragt und übermittelt seine Daten. -
Seite 22: E6 Anschlussplan
UPSI-1208DP2 E6 Anschlussplan 63 mm – – RELAIS RS232 für individuelle Verwendung D Sub 9 UPSI DC UPS ANSCHLUSS-REIHENFOLGE 1. APPLIKATION (V 2. DC-QUELLE (V 3. RELAIS / USB / RS232 Abbau-Reihenfolge umgekehrt zum Anschluss! – ACHTUNG! 1. Auf Polarität achten 2. -
Seite 23: E7 Übersicht Stecker / Gegenstecker Mit Bezeichnung / Lieferumfang
UPSI-1208DP2 E7 Übersicht Stecker / Gegenstecker mit Bezeichnung / Lieferumfang ANSCHLUSS TEILENUMMER GEGENSTÜCK-TEILENUMMER WE691325310004 WE691364300004 WE691305140002 WE691304130002 WE61400416121 USB Typ B Stecker RS232 D-Sub9 Female D-Sub 9 Male LIEFERUMFANG MENGE BESCHREIBUNG 1x Gerät UPSI-1208DP2 - DC USV Stecker Relais-Stecker E8 Ladezeit Die Ladezeiten sind abhängig vom Energiespeicher, der Eingangsspannung und dem Laststrom. -
Seite 24: E11 Verhalten Bei Überschreiten Der Maximalen Pufferzeiten
UPSI-1208DP2 E11 Verhalten bei Überschreiten der maximalen Pufferzeiten Beim Überschreiten der gegebenen Überbrückungszeiten wird der Ausgang anhand der Entladespannung des entsprechenden Speichers getrennt (Tiefentladeschutz). Bei den Superkondensatoren, die nicht empfindlich auf eine Tiefentladung reagieren, wurde eine Schwelle festgelegt, die durch den Strom begrenzt wird. Je niedriger die Spannung, desto höher der Strom an den Kondensatoren bei konstanter Ausgangsleistung. -
Seite 25: E13 Software
E17 Haftungsausschluss Wir, die Bicker Elektronik GmbH, haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebe- nen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, sodass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft, notwendige Korrekturen sind in den aktualisierten Versionen enthalten. -
Seite 26: E18 Sicherheitsmaßnahmen Und -Regeln Beim Betrieb Des Usv-Systems
UPSI-1208DP2 E18 Sicherheitsmaßnahmen und -regeln beim Betrieb des USV-Systems Der Spannungsabfall der Zuleitung ist zu beachten! Der maximale Ladestrom kann bei zu langen Leitungen zu hohen Spannungsabfällen führen. Ist der Spannungsabfall zu hoch, kann es zu einer Unterschreitung des Schwellwertes kommen und ein unbeabsichtigter Power Fail ausgelöst werden. Die Spannung bei maximaler Last direkt am Eingang des Gerätes darf 11,5 V nicht unterschreiten. - Seite 27 Bicker Elektronik GmbH Ludwig-Auer-Straße 23 86609 Donauwörth · Germany Irrtümer und technische Änderungen vorbehalten. Tel. +49 (0) 906 70595-0 Windows® ist ein eingetragenes Warenzeichen +49 (0) 906 70595-55 der Firma Microsoft Corp. E-Mail info@bicker.de Stand: 09.09.2020 - Revision 1-3 www.bicker.de...
