Bedienungs- / Gebrauchsanleitung Dunstabzugshauben
11.1 Installationsangaben
Mindestabstand Unterkante Haubenkörper:
zu Glaskeramik- und Gusskochplatten
zu Gaskochfeld
zu Kohle- / Öl- / Holzfeuerung
Schliessen Sie das Gerät erst dann an
das Stromnetz an, wenn es ordnungsgemäß
installiert ist.
11.2
Verwendung
der
Ablufthaube (mit Luftabstoß nach Aussen)
Sollte die Dunstabzugshaube werkseitig mit einem
Kohlefilter ausgestattet sein, müssen Sie diesen
entfernen.
Er ist nur für den Einsatz Ihrer Abzugshauben im
Umluftbetrieb sinnvoll nutzbar.
11.3 Umrüstung der Abzugshaube in eine
Umlufthaube
Wenn Sie das Gerät -soweit dafür ausgestattet- als
Umlufthaube verwenden möchten, müssen Sie vor
dem Gebrauch der Abzugshaube den/die Aktiv-
Kohlefilter am Lüftermotor montieren.
Bei einigen Modellen ist/sind der/die Aktivkohlefilter
im Lieferumfang enthalten.
Andernfalls müssen Sie sich den/die Aktivkohlefilter
vom
Lieferanten/Händler
beschaffen.
Zudem müssen Sie Ihre Abzugshaube mit der dafür
vorgesehenen Einrichtung (Hebel oder Kugelgriff)
auf "Filterposition" umschalten.

11.5. Elektrischer Anschluss

Prüfen
Sie
vor
Abzugshaube,
ob
die auf dem Typenschild
angegebene Spannung (V) mit der Netzspannung
Ihrer Wohnung übereinstimmt.
Installieren Sie das Gerät auf keinen Fall
wenn die Angaben auf dem Typenschild nicht mit
Ihrer Netzspannung übereinstimmt.
Das Typenschild befindet sich im Inneren der
Abzugshaube, hinter dem Fettfilter
fi90520ATL
65 cm
70 cm
85 cm.
Abzugshaube
als
Ihrer
Abzugshaube
(siehe Kapitel 13)
dem
Anschluss
der
Ist
die
Dunstabzugshaube
Standardstecker versehen, schließen Sie diesen an
eine gut zugängliche Standard-Steckdose an.
Falls das Gerät nicht mit einem Stecker
versehen ist, muss ein zweipoliger, normgerechter,
gut
zugänglicher
Mindestkontaktöffnung von 3 mm durch eine
autorisierte Fachkraft eingebaut werden.
11.6 Montage des Kohlefilters
Die Montageanleitung für den Kohlfilter finden Sie in
dessen Verpackung. Zur Montage des Kohlefilters
entfernen Sie den/die Fettfilter, montieren den
Kohlefilter
gemäss
Montageanleitung und setzen den/die Fettfilter
wieder ein.
11.7 Montage der Dunstabzugshaube
Siehe Kapitel 16. oder allenfalls separat beiliegende
Montageanleitung.
12. Abluftleitung
(Der Abluftschlauch ist im Lieferumfang nicht
enthalten)

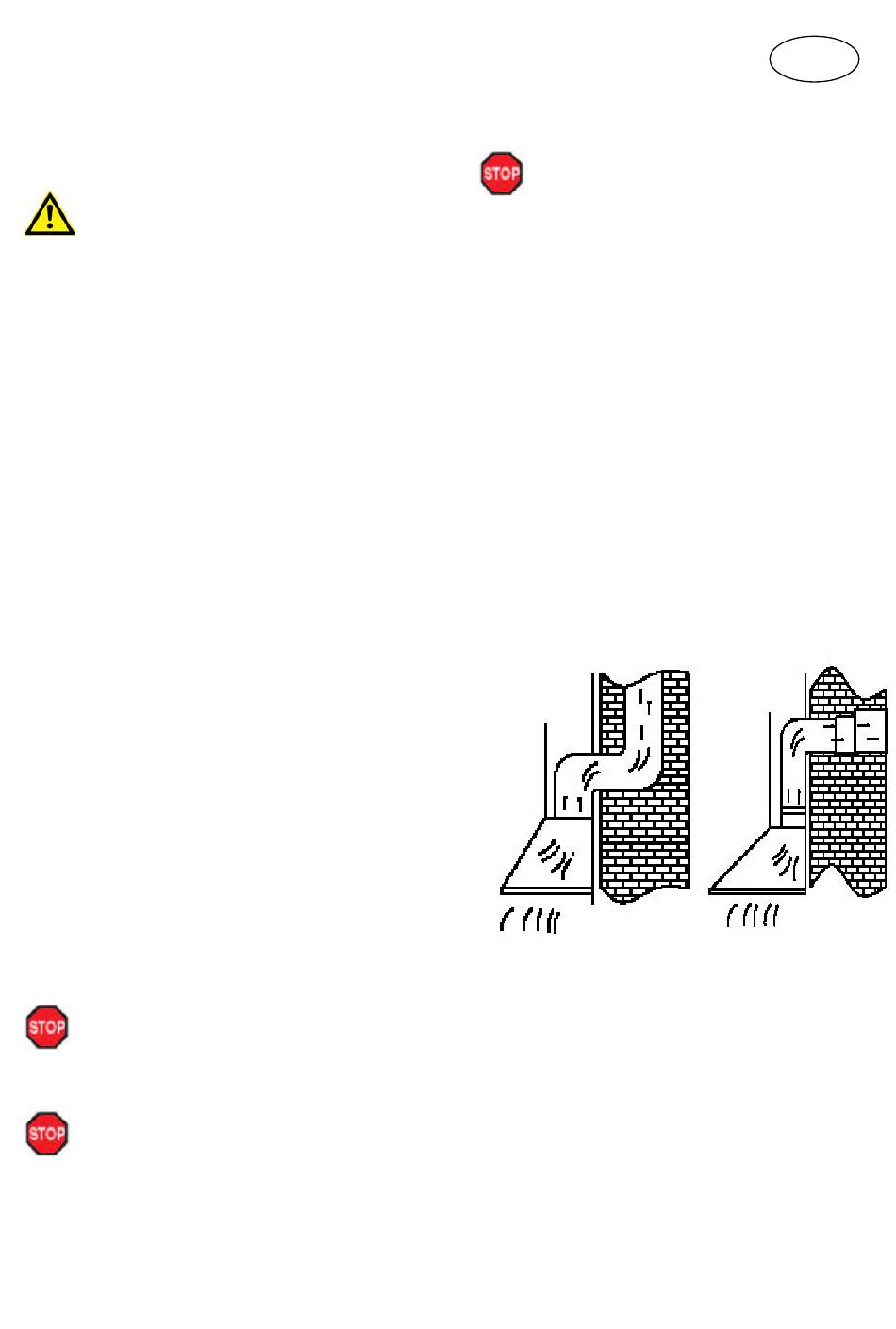

Fig. A
Abluft ins Freie
Fig. B Abluft über einen Luftschacht
A
Die Abluftleitung sollte möglichst kurz und
geradlinig sein.
Der Durchmesser der Abluftleitung sollte nicht
kleiner als 150 mm sein weil sonst mit höherem
Laufgeräusch oder verringerter Absaugleistung
zu rechnen ist.
Verwenden oder formen Sie nur Bögen mit
grossen Radien. Kleine Radien vermindern die
Luftleistung der Abzugshaube.
Verwenden Sie als Abluftleitung nur glatte Rohre
oder
flexible
nichtbrennbarem Material
Bei waagerechtem Verlegen der Abluftleitung
muss ein Mindestgefälle von 1 cm je Meter bzw.
ein Neigungswinkel von 2° eingehalten werden.
(Fig. C)
6
D
mit
einem
Schalter
mit
einer
der
diesbezüglichen
B
Abluftschläuche
aus
