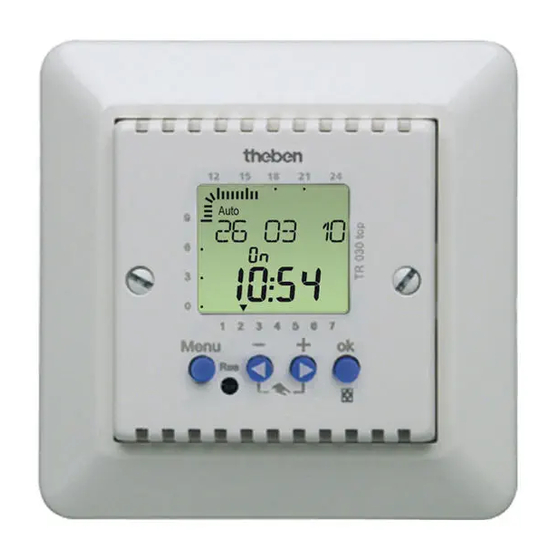

Theben TR 030 top Schnellstartanleitung
1-kanal-schaltuhr
Quicklinks
http://www.homeelectric.de
TR 030 top
TERMINA
1-Kanal-Schaltuhr
Der Anschluss und die Montage elektrischer
Geräte dürfen nur durch eine Elektro-
fachkraft erfolgen. Eingriffe und Verände-
rungen am Gerät führen zum Erlöschen des
Garantieanspruches. Beachten Sie die
nationalen Vorschriften und die jeweiligen
Sicherheitsbestimmungen.
D
GB
Tagesübersicht der
programmierten
Schaltzeiten
5 = Freitag
Kanalzustand
Ein =
Betriebsspannung OK
zwei Punkte blinken
Gangreservebetrieb
drei Punkte blinken
Auswählen
z.B.: Auto, Prog ...
Impuls, Zyklus
Abbruch der Eingabe
Sicherheit
Sicherheit
F
I
E
P
NL
24
, Aus =
Auto
0
1 2 3 4 5 6 7
+
-
MENU
OK
µ
L N
1
2
3
L 1
N
310 010
Teil 1 von 2
Anzeige Sonderfunktionen:
•
Permanent EIN/AUS
z
Zufallsprogramm aktiv
Ferienprogramm aktiv
Anzeige nur wenn Sommer-/
Winterzeitumschaltung
aktiviert ist
Sommerzeit r
Winterzeit f
Aktuelle Wochentage
1 = Montag, 2 = Dienstag, ...
Entscheidung Ja, Bestätigen der
Auswahl oder Programmierung
Entscheidung Nein, weiter
L 2
N
Verwandte Anleitungen für Theben TR 030 top
Inhaltszusammenfassung für Theben TR 030 top
- Seite 1 310 010 Teil 1 von 2 Anzeige Sonderfunktionen: TR 030 top • Permanent EIN/AUS Tagesübersicht der programmierten Zufallsprogramm aktiv Schaltzeiten TERMINA Ferienprogramm aktiv 5 = Freitag 1-Kanal-Schaltuhr Anzeige nur wenn Sommer-/ Winterzeitumschaltung Kanalzustand aktiviert ist Ein = , Aus =...
-
Seite 2: Der Erste Kontakt
Der erste Kontakt Wahl der Landessprache Erstinbetriebnahme Die Schaltuhr wird im sog. Schlafmodus ausgeliefert. Aktivieren ohne Betriebsspannung: Drücken Sie kurz Taste Uhr aktivieren, Landessprache wählen Aktivieren mit Betriebsspannung: Wählen Sie mit der Taste oder Ihre Wenn die Schaltuhr bereits mit der aktuellen Uhrzeit, dem Wochentag und dem Umschalt- Landessprache aus. - Seite 3 Schutzklasse II gemäß TR 030 0 xxx Lithium, min. – 10° C EN 60730-1 nach sach- 10 (10) A bei –10C° ca. 3 Jahre gemäßer Montage IP 20 EN 60529 Gangreserve max. + 35° C Typ 1 BSTU nach Speicher- EN 60730-1, -2-7 plätze Einsatz in üblicher...
-
Seite 4: Schaltzeit Programmieren
Schaltzeit programmieren Schaltzeiten für Beleuchtungen, Maschinen, Tagesblockbildung: Gleiche Schaltzeiten, Lüftungen, Alarmanlagen, etc. die an mehreren Tagen der Woche wirken, belegen lediglich einen Speicherplatz. Es stehen 42 Speicherplätze zur Verfügung. Bsp.: Montag – Freitag 7.30 Uhr EIN. Blockbildung: Bei der Textfrage Kopieren, Beispiel: Beleuchtung einer Sporthalle am Mo, entscheiden Sie mit Taste , dass das... - Seite 5 Permanent EIN oder AUS, Zufall- oder Ferienprogramm Wirkung des Zufallprogramms: Das Zufallsprogramm bewirkt, dass die Schaltuhr zwischen programmierten Schaltpaaren (EIN und AUS) schaltet. Die zufälligen Ein- sowie Auszeiten liegen zwischen ca. 10 Min. und 120 Min. Lesen Sie zuerst die Textanzeige Die Zufallszeit beginnt immer mit AUS.
- Seite 6 Impulsprogramm z. B.: für Pausenzeichen, Lüftungen, Wirkung des Impulsprogramms: Die Impulszeit kann im Bereich zwischen Spülungen, Glockensteuerung, etc. 1 und 59 Sekunden eingestellt werden. Symbol blinkt solange das Impulsprogramm aktiv ist Beispiel: Um 17.30 Uhr 15 Sek. Ausschalten Ausschaltverzögerung Programmieren Sie: 7.00 Uhr bis 17.30 Uhr einschalten Impuls um 17.30 Uhr...
- Seite 7 Zyklusprogramm Zyklisch wiederkehrende Zeitfunktionen im Rahmen Wirkung des Zyklusprogramms: Im Zyklusbetrieb kann es zu Puls- und Pausenzeiten können getrennt einge- einer Zeitschaltuhr wie z.B.: langsame Blinker, Helligkeitsschwankungen an stellt werden. Die einstellbaren Zeiten liegen bei Wasseraufbereitung, Reklamebeleuchtung Beleuchtungseinrichtungen max. 99 Minuten und 59 Sekunden. Das kommen.
-
Seite 8: Datum Und Uhrzeit Sommer-/ Winterzeit
Woche 5 = letzte Woche im Monat Theben (Schweiz) AG, Tel. 062/7753811 Theben AG, Postfach 56, D-72394 Haigerloch, Tel. (0 74 74) 692-0 SIBLIK ELEKTRIK GES.M.B.H & CO.KG, Tel. 01/680060 Fax 692-150, Kundendienst: Tel. (0 74 74) 692-240, Fax 692-207, www.theben.de...
