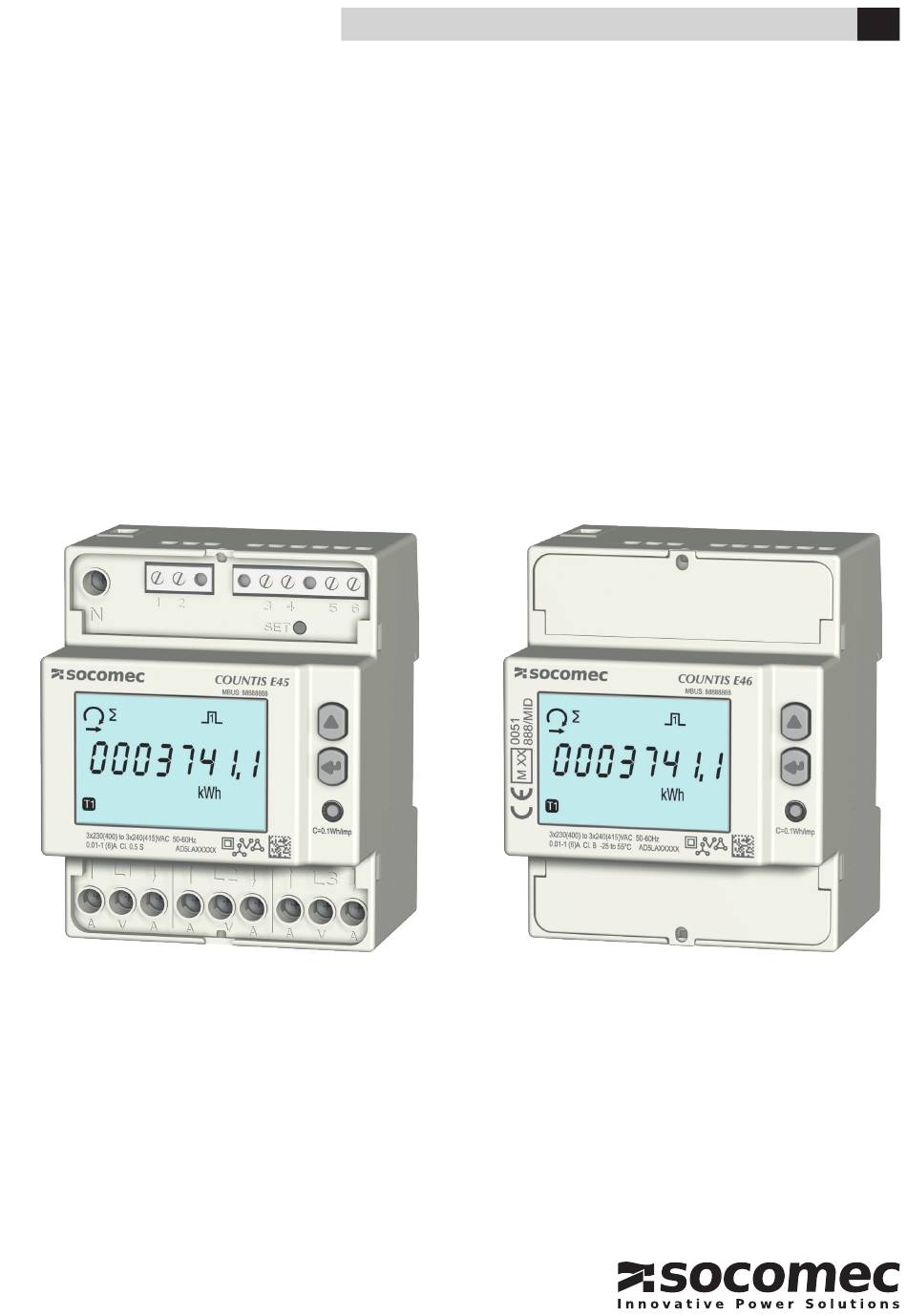

- Seite 1 INSTALLATIONS- UND BETRIEBSANLEITUNG COUNTIS E45/E46 Energiezähler dreiphasig mit Stromwandleranschluss 1/5 A – M-Bus COUNTIS E45 COUNTIS E46 - MID...
-
Seite 2: Inhaltsverzeichnis
4.1. Einführung zum Gerät COUNTIS E45/E46 ........ - Seite 3 14. ABKÜRZUNGEN UND AKRONYME ........... .33 COUNTIS E45/E46 - 547983B - SOCOMEC...
-
Seite 4: Dokumentation
2. GEFAHREN UND WARNUNGEN Der in den untenstehenden Abschnitten verwendete Begriff „Gerät“ bezieht sich auf das Produkt COUNTIS E45/E46. Die Montage, Nutzung und Wartung dieser Geräte darf ausschließlich durch geschultes, qualifiziertesFachpersonal erfolgen. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Anweisungen entstehen. -
Seite 5: Vorbereitende Massnahmen
Bei Erhalt des Pakets mit dem Gerät Folgendes prüfen: • Zustand der Verpackung • Transportschäden am Gerät • Übereinstimmung von Packungsinhalt und Bestellung • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (für COUNTIS E46) - 1 Kurzanleitung COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 6: Einführung
4. EINFÜHRUNG 4.1. Einführung zum Gerät COUNTIS E45/E46 Die Geräte COUNTIS E45/E46 sind modulare Wirkenergie- und Blindenergie-Stromzähler, die die aufgenommene und die abgegebene Energie anzeigen. Sie sind für dreiphasige Netze ausgelegt und können mit einem 1/5-A-Stromwandler in Anlagen mit bis zu 12.000 A angeschlossen werden. -
Seite 7: Lcd-Anzeige
11. Teilzähler. Blinkt = Teilzähler gestoppt 12. Tarifanzeige 13. Energiebilanz 14. Induktiver Wert 15. Kapazitiver Wert 16. Aufgenommene ( ) oder abgegebene Energie oder Leistung ( 4.5. Abmessungen Abmessungen Zoll/mm 2.83 0.24 1.73 2.52 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
Aktiv/Nicht aktiv Hinweis: ∑ ist die Summe der Messergebnisse pro Phase geteilt durch 3. Hinweis: Bei einer 3-Leiter-Verbindung sind die folgenden Spannungsmessungen nicht verfügbar: Phase-Neutral, Neutralleiterstrom, Phasenleistung, Leistungsfaktor pro Phase und Leistung pro Phase. COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 9: Energiebilanz; Definition
• Mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz vermeiden. 5.2. Montage auf DIN-Schiene Das Gerät COUNTIS E45/E46 kann auf einer 35-mm-DIN-Schiene (EN 60715TM35) montiert werden. Es darf ausschließlich in Schaltschränken verwendet werden. COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 10: Anschluss
6.1. COUNTIS E45/E46 anschließen Starr/flexibel 0,14 mm -> 2,5 mm 0,27 in / 6,9 4,5 lb.in / 0,5 Nm max. Starr/flexibel 1,5 mm -> 35 mm 0,47 in / 12 mm 17,70 lb.in / 2 Nm max. COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 11: Anschluss An Das Stromnetz Und An Die Lasten
6.2. Anschluss an das Stromnetz und an die Lasten Das Gerät COUNTIS E45/E46 ist für dreiphasige Netze mit oder ohne Neutralleiter vorgesehen. Die Erdung von CT-Sekundärteilen ist im IT-Erdungssystem verboten. Es ist optional im TT / TN-Erdungssystem. 3 Phasen, 4 Leiter, 3 Stromwandler... -
Seite 12: Mid-Konformität
Sicherstellen, dass nach der Montage der Klemmenabdeckung die SET-Programmiertaste verriegelt wird. • M-Bus-Kommunikation Die über M-Bus-Kommunikation bereitgestellten Daten dienen lediglich Informationszwecken und sind in keiner Weise rechtsverbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist online erhältlich: www.socomec.com/en/countis-e4x MID- Abdeckung COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 13: Kommunikation
Geräte (Slaves) sind mit den 2 Adressierungsmodi primär und sekundär kompatibel. Der primäre und der sekundäre Adressierungsmodus können über die Geräteschnittstelle konfiguriert werden. 8.4. Kommunikationstabellen Die Kommunikationstabellen und zugehörige Erläuterungen stehen auf der Dokumentationsseite von COUNTIS E45/E46 online zur Verfügung: www.socomec.com/en/countis-e4x COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 14: Konfiguration
9. KONFIGURATION Im Programmiermodus kann das Gerät COUNTIS E45/E46-direkt über das Display oder die Kommunikationsverbindung konfiguriert werden. Die folgenden Abschnitte beschreiben das Konfigurieren über das Display. 9.1. Konfiguration über das Display Zum Ändern der Kommunikationseinstellungen im Display den Programmiermodus aufrufen. Innerhalb des... -
Seite 15: Detailansicht Von Menü „Setup 1
3.3.2 = 3 Phasen, 3 Leiter, 2 Ströme Tarifverwaltungsauswahl /60 Hz Tarifverwaltungsauswahl COM = Modbus-Kommunikation DiG = Eingänge T1/T2 x1 Bestätigen >3s Menü verlassen Y=Änderungen speichern und beenden N=Ohne Speichern beenden C=Ohne Speichern fortfahren x1 Bestätigen COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 16: Gesamtmenü „Setup 2
Ea+ Teilzähler (kWh) Tarif T1, T2, T3, T4 Ea+ Teilzähler (kWh) Ea- Teilzähler (kWh) Tarif T1, T2, T3, T4 Ea- Teilzähler (kWh) Eap Teilzähler (kVAh) Er+ Teilzähler (kVarh) Er- Teilzähler (kVarh) Zurück zum ersten Menü, „SETUP 2“ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 17: Detailansicht Von Menü „Setup 2
300, 600, 1200, 2400, 4800, 9600 Energiewerte rücksetzen Ea+ Teilzähler Tarif T1, T2, T3, T4; Ea+ Teilzähler; Ea− Teilzähler Tarif T1, T2, T3, T4; Ea− Teilzähler; Eap Teilzähler; Er+ Teilzähler; Er− Teilzähler Zurück zum ersten Menü, „SETUP 2“ XX = Standardwert COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 18: Beispiel: Kommunikationsadresse Einstellen
9.1.4. Beispiel: Kommunikationsadresse einstellen Im Modus „SETUP 2“ (siehe Seite Seite 14) die Ansicht „APri primary address“ aufrufen. Beispiel: Primäre Adresse auf 243 ändern. >3 Sekundäre M-Bus-Adresse Kommunikationsgeschwindigkeit Teilenergiewerte rücksetzen COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 19: Verwendung
„Tar.3“ „Tar.4“ Gesamtblind-energie Zurück zur ersten Aufgenommene Zurück zur ersten Zurück zur ersten Anzeige, Menü und abgegebene Anzeige, Menü Anzeige, Menü „rt“ „tot“ Teilblindenergie „info“ Wirkenergiebilanz Blindenergie- bilanz Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Tarif 1 „Tar.1
Abgegebene Wirkenergie, Tarif 1 Aufgenommene induktive Blindenergie, Tarif 1 Zurück zur ersten Anzeige, Menü „Tar.1“ Abgegebene induktive Blindenergie, Tarif 1 Aufgenommene kapazitive Blindenergie, Tarif 1 Abgegebene kapazitive Blindenergie, Tarif 1 Aufgenommene Blindenergie, Tarif 1 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 21: Detailansicht Des Menüs Für Tarif 2 „Tar.2
Abgegebene Wirkenergie, Tarif 2 Aufgenommene induktive Blindenergie, Tarif 2 Zurück zur ersten Anzeige, Menü „Tar.2“ Abgegebene induktive Blindenergie, Tarif 2 Aufgenommene kapazitive Blindenergie, Tarif 2 Abgegebene kapazitive Blindenergie, Tarif 2 Aufgenommene Blindenergie, Tarif 2 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 22: Detailansicht Des Menüs Für Tarif 3 „Tar.3
Abgegebene Wirkenergie, Tarif 3 Aufgenommene induktive Blindenergie, Tarif 3 Zurück zur ersten Anzeige, Menü „Tar.3“ Abgegebene induktive Blindenergie, Tarif 3 Aufgenommene kapazitive Blindenergie, Tarif 3 Abgegebene kapazitive Blindenergie, Tarif 3 Aufgenommene Blindenergie, Tarif 3 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 23: Detailansicht Des Menüs Für Tarif 4 „Tar.4
Abgegebene Wirkenergie, Tarif 4 Aufgenommene induktive Blindenergie, Tarif 4 Zurück zur ersten Anzeige, Menü „Tar.4“ Abgegebene induktive Blindenergie, Tarif 4 Aufgenommene kapazitive Blindenergie, Tarif 4 Abgegebene kapazitive Blindenergie, Tarif 4 Aufgenommene Blindenergie, Tarif 4 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 24: Detailansicht Des Menüs Gesamtwerte „Tot
L1, L2, L3, ∑ Abgegebene Gesamtblindenergie Gesamtscheinenergie L1, L2, L3, ∑ ∑ Aufgenommene induktive Gesamtblindenergie ∑ Zurück zur ersten Anzeige, Menü „tot“ Abgegebene induktive Gesamtblindenergie ∑ Aufgenommene kapazitive Gesamtblindenergie ∑ Abgegebene kapazitive Gesamtblindenergie ∑ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 25: Detailansicht Des Menüs Teilmessungen Und Energiebilanz „Par.b
∑ ∑ Aufgenommene Teilwirkenergie Abgegebene Teilblindenergie ∑ ∑ Abgegebene Teilwirkenergie für Tarif T1 Wirkenergiebilanz ∑ Abgegebene Teilwirkenergie für Tarif T2 Blindenergiebilanz ∑ Abgegebene Teilwirkenergie für Tarif T3 ∑ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 26: Teilenergiezähler Starten
10.6.1. Teilenergiezähler starten Y = OK N = Beenden x1 Bestätigen 10.6.2. Teilenergiezähler stoppen Y = OK N = Beenden x1 Bestätigen 10.6.3. Teilenergiezähler rücksetzen >3s Y = OK N = Beenden x1 Bestätigen COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 27: Detailansicht Des Menüs Für Echtzeitmessungen „Rt
10.7. Detailansicht des Menüs für Echtzeitmessungen „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Frequenz Echtzeit-Scheinleistung L1, L2, L3, ∑ Echtzeit-Blindleistung L1, L2, L3, ∑ Zurück zur ersten Anzeige, Menü „rt“ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 28: Detailansicht Des Menüs „Info
Prüfsumme der messtechnischen Firmware Zurück zur ersten Anzeige, Menü „info“ Prüfsumme der nichtmesstechnischen Firmware Installierter Kommunikationsport Anschlusstyp 3 Phasen, 4 Leiter, 3 CT 3 Phasen, 3 Leiter, 3 CT 3 Phasen, 3 Leiter, 2 CT SW-Primärwert (CtP) 1…12000 A COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 29: Diagnosemeldungen
• Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. 12. FEHLERBEHEBUNG URSACHEN ABHILFE Gerät funktioniert nicht Kabelanschlüsse von Neutralleiter und Phase 1 prüfen Phasen nicht im Display angezeigt Anschlüsse prüfen Phasen im Display vertauscht Netzkonfiguration prüfen Fehlermeldung Messgerät auf korrekte Funktion prüfen COUNTIS E45/E46 - 547983B - SOCOMEC... -
Seite 30: Eigenschaften
3,5 VA max. pro Phase Permanente max. Spannung 290 V Phase/Neutralleiter / 500 V Phase/Phase FREQUENZMESSUNG Frequenzmessung 45 – 65 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei drei Phasen Auflösung 10 Wh, 10 varh COUNTIS E45/E46 - 547983B - SOCOMEC... - Seite 31 Leistungsfaktor: 1 Anzeige, 4-stellig 0,000 – 1,000 Frequenz: 1 Anzeige, 4-stellig 45,00 – 65,00 Hz KOMMUNIKATION M-Bus 2 Leiter + Schirmung/Halbduplex Protokoll M-Bus Baudrate 300, 600, 1200, 2400, 4800, 9600 bps Lasteinheit SPEICHERUNG Energiezählerstände Im FRAM-Speicher COUNTIS E45/E46 - 547983B - SOCOMEC...
- Seite 32 Modular – Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel „6. Anschluss“, Seite 10 Schutzgrad Vorderseite: IP51 – Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E45/E46 - 547983B - SOCOMEC...
-
Seite 33: Abkürzungen Und Akronyme
Kommunikations-Frame-Parität Keine Parität Ungerade Parität Gerade Parität StoP Frame-Stoppbit 1 Stoppbit 2 Stoppbits Teilenergiezählwerte rücksetzen ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren Tarifverwaltungsoption Tarifverwaltung über Kommunikation Tarifverwaltung über Geräteeingabe COUNTIS E45/E46 - 547983B - SOCOMEC... - Seite 34 KONTAKT UNTERNEHMENSZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 547983B...
