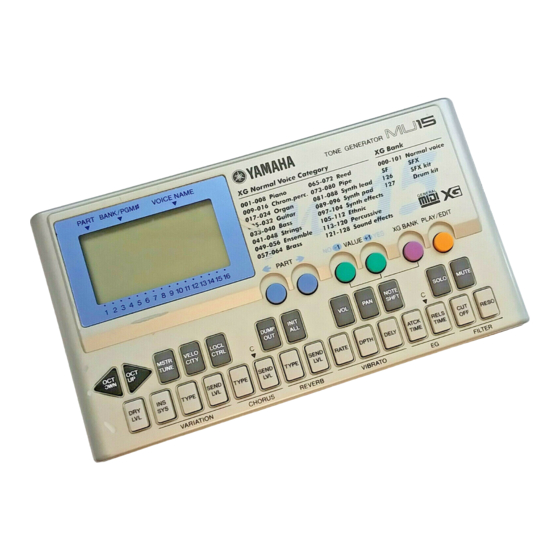

Yamaha MU15 Bedienungsanleitung

Yamaha MU15 Bedienungsanleitung

Tone generator
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Owner's Manual
Bedienungsanleitung
Mode d'emploi

Werbung

loading

Verwandte Anleitungen für Yamaha MU15

Inhaltszusammenfassung für Yamaha MU15

  • Seite 1 Owner’s Manual Bedienungsanleitung Mode d’emploi...

  • Seite 2: Special Message Section

    Yamaha. If a cart, etc., is used, please observe all safety markings and instructions When installing batteries, do not mix batteries with that accompany the accessory product.

  • Seite 3: Vorsichtsmaßnahmen

    • Werfen Sie die Batterien nicht ins Feuer. • Versuchen Sie niemals Batterien aufzuladen, die nicht zum mehrfachen Gebrauch und • Speichern Sie alle Daten auf einem externen Gerät, etwa dem Yamaha MIDI Data Filer Nachladen vorgesehen sind. MDF3 um zu verhindern, daß Sie aufgrund eines Defekts oder eines Bedienungsfehlers •...

  • Seite 4: Willkommen Zum Mu15

    Dank der Computerschnittstelle und seiner MIDI-Anschlüsse empfiehlt sich der MU15 für jedes Computersystem - Sie können ihn also sowohl an einen Laptop anschließen als auch in Ihren MIDI-Gerätepark einbinden. Darüber hinaus bietet er eine Zwei-Oktaven-Tastatur, was für die meisten Computer- Musiksysteme ausreichen dürfte, zumal sie in einem Bereich von 10 Oktaven...
  • Seite 5 Klangerzeuger abspielen, der ebenfalls mit diesem Logo versehen ist, kommen die Klangvielfalt und Qualität der verwendeten Effekte voll zur Geltung. Zum Lieferumfang des MU15 gehören folgende Dinge. Kontrollieren Sie nach dem Auspacken, ob Sie alles bekommen haben. • MU15...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsübersicht Vorsichtsmaßnahmen ....................3 Über diese Bedienungsanleitung ................8 Der MU15 — Was ist er und was kann er? ............10 Er ist......................10 Er kann......................10 Über General MIDI (GM) ................12 Über XG ......................12 Bedienelemente und Anschlüsse ................13 Einführung...
  • Seite 7 I n h a l t s ü b e r s i c h t Mute (Stummschaltung) ..............49 • Filterparameter — Cutoff und Resonance ........50 Cutoff (Grenzfrequenz) ..............50 Resonance ..................51 • EG (Hüllkurve) Parameter — Attack Time und Release Time ..52 Attack Time ..................

  • Seite 8: Über Diese Bedienungsanleitung

    4) Einführung Dies ist wahrscheinlich das wichtigste und interessanteste Kapitel, weil Sie hier erfahren, wie man den MU15 aufstellt, in seine Anlage einbindet und ansteuert/bedient. Außerdem werden hier so gut wie alle wichtigen Funktionen ausführlich vorgestellt. Die "Praxiserfah-...

  • Seite 9: Anhang

    Ü b e r d i e s e B e d i e n u n g s a n l e i t u n g beim Kennenlernen Ihres Moduls. Außerdem bekommen Sie hier Hinweise auf andere, etwas tiefschürfendere Kapitel und Informa- tionen, mit denen Sie alles aus dem MU15 herauskitzeln können, was er zu bieten hat. 5) Referenz Sobald Sie die oben erwähnten Aspekte beherrschen, können Sie...

  • Seite 10: Der Mu15 - Was Ist Er Und Was Kann Er

    Parts, denen unterschiedliche Voices zugeordnet werden können. Über die eingebaute 2-Oktaven-Tastatur können die Voices direkt vom MU15 aus gespielt werden. Sie lassen sich aber natürlich auch über ein externes MIDI-Tasteninstrument ansteuern. Außerdem ist der MU15 mit einem TO HOST-Anschluß ausgestattet und kann also direkt mit Ihrem Computer verbunden werden, was den Einsatz von Sequenzerprogrammen entschieden erleichtert.
  • Seite 11 Instrumentes also stapeln oder –sofern das Tastenin- strument dazu in der Lage ist– Splits programmieren, so daß Sie mit den Tasten links z.B. den MU15 ansteuern und über die rechte Hälfte die Klangerzeuger des externen Instrumentes ansprechen. Einsatz mit anderen MIDI-Steuerquellen Der MU15 ist natürlich nicht nur für Tastieros gedacht.

  • Seite 12: Über General Midi (Gm)

    Instrumenten passierte es oft, daß das eine Instrument bei Empgang einer bestimmten Speichernummer eine Mandoline verwendete, während Instrument B dann mit einer Tuba loslegte. Der MU15 ist GM-kompatibel, so daß solche Scherze bei Abspielen von GM- kompatiblen Sequenzen unmöglich sind.

  • Seite 13: Bedienelemente Und Anschlüsse

    B e d i e n e l e m e n t e u n d A n s c h l ü s s e Bedienelemente und Anschlüsse Frontplatte GrandPno q Display Im Play-Betrieb zeigt das Display die Part-Nummer sowie die Pro- grammnummer und den Namen der diesem Part zugeordneten Voice an.

  • Seite 14: Octave Down

    Wenn Sie ihn gedrückt halten, können Sie den benötigten Edit-Parameter aufrufen (Seite 30). y OCTAVE DOWN- und OCTAVE UP-Taster Dienen zum Transponieren der Tastatur Ihres MU15 (Seite 29). u Tastatur Diese zwei Oktaven umfassende Tastatur kann zum Spielen der Voices verwendet werden.

  • Seite 15: Midi Out- Und Midi In-Anschlüsse

    (die Namen werden über den “Tasten” angezeigt; siehe Seite 44). Rückseite q MIDI OUT- und MIDI IN-Anschlüsse Über diese Buchsen können Sie den MU15 mit anderen MIDI-Instru- menten, beispielsweise einem Tasteninstrument, einem Modul, einem Sequenzer oder einem Computer mit MIDI-Schnittstelle ver- binden (Seite 20, 39).

  • Seite 16: Volume-Regler

    P a n e l C o n t r o l s a n d T e r m i n a l s Seite q VOLUME-Regler Hiermit kann die allgemeine Lautstärke des MU15 eingestellt werden. w LINE OUT/PHONES-Buchse Über diese Buchse können Sie den MU15 mit einem Verstärker / Aktivboxen verbinden. Außerdem können Sie hier einen Kopfhörer anschließen.

  • Seite 17: Einführung

    Sie mit den wichtigsten Handlungsabläufen vertraut. Aufstellen des MU15 Da der MU15 auch eine Tastatur enthält, bräuchten Sie im Grunde nur Batte- rien und einen Stereo-Kopfhörer, um sich an die Arbeit machen zu können. Er eignet sich jedoch auch zur Anbindung an Ihren Computer.

  • Seite 18: Stromversorgung

    A u f s t e l l e n d e s M U 1 5 Stromversorgung Der MU15 kann sowohl mit Batterien als auch mit einem optionalen Netzteil betrieben werden. Yamaha empfiehlt die Verwendung eines Netzteils, sofern dies möglich ist. Ein Netzteil ist nämlich umweltfreundlicher als Batterien.

  • Seite 19: Verwendung Von Batterien

    VORSICHT • Verwenden Sie NIEMALS alte und neue Batterien durcheinander bzw. verschiedene Batterietypen gleichzeitig! Außerdem sollten Sie die Bat- terien aus dem Fach holen, wenn Sie den MU15 längere Zeit nicht verwenden möchten. Damit verhindern Sie, daß sie auslaufen.

  • Seite 20: Herstellen Der Anschlüsse

    A u f s t e l l e n d e s M U 1 5 Herstellen der Anschlüsse VORSICHT • Schalten Sie sowohl den MU15 als auch die anderen Geräte aus, bevor Sie sie miteinander verbinden. Lösen Sie außerdem den Netzanschluß des Netzteils. Verfahren Z Anschließen des MIDI-Kabels.

  • Seite 21: Ausschalten

    Verfahren Z Schalten Sie das MIDI-Tasteninstrument ein. X Stellen Sie alle Lautstärkeregler auf den Mindestwert. Dies gilt sowohl für den MU15 als auch alle daran angeschlossenen Geräte. C Schalten Sie den MU15 ein. Schieben Sie den ON/STANDBY-Schalter in die “ON”-Position.

  • Seite 22: Einsatz Des Mu15

    Spielen auf der Tastatur Wenn Sie alle Geräte den obigen Hinweisen entsprechend eingeschaltet haben, ist der MU15 jetzt einsatzbereit. Drücken Sie die Tasten der Mini- Tastatur, um die derzeit gewählte Voice anzusteuern. Spielen Sie außerdem ein paar Noten auf dem externen MIDI-Tasteninstru- ment.
  • Seite 23 E i n s a t z d e s M U 1 5 X Starten Sie die Wiedergabe, indem Sie den VALUE YES-Taster drücken. Der Demo-Song beginnt nun sofort zu spielen und wird so lange wiederholt, bis Sie die Wiedergabe wieder anhalten (siehe 3. Schritt). Die “Meter”...

  • Seite 24: Mit Dem Value

    /YES-Taster betätigen. Parts, Voices und Bänke Bevor wir uns dem nächsten Kapitel zuwenden, wollen wir kurz erklären, wie der MU15 aufgebaut ist. Die wichtigsten Elemente Ihres MU15 sind Parts, Voices und Bänke. Diese bilden nämlich die Klangarchitektur des MU15.
  • Seite 25 E i n s a t z d e s M U 1 5 Voices Wie bereits unter “Der MU15 — Was ist er und was kann er?” er- wähnt, kann der MU15 jeweils sechzehn verschiedene Klänge gleichzeitig wiedergeben. Die Klänge nennen wir “Voices”. Der MU15 enthält 676 “normale”...

  • Seite 26: Part-Anwahl

    Wie unter “Voice-Anwahl” weiter oben bereits erwähnt, hat jede Voice eine Nummer, und 128 Voices können direkt aufgerufen wer- den. Die 128 Voices bilden eine sog. Voice-Bank. Der MU15 enthält zahlreiche Bänke zu je 128 Voices. In jeder Bank befinden sich natür- lich andere Voices, so daß...

  • Seite 27: Bankanwahl

    E i n s a t z d e s M U 1 5 Bankanwahl Wie bereits unter “Parts, Voices und Bänke” erwähnt, sind die 676 Voices des MU15 in mehrere Bänke zu je 128 Voices eingeteilt. Diese Bänke können fol- gendermaßen angewählt werden. Verfahren Z Wählen Sie den benötigten Part.

  • Seite 28: Verwendung Von Drum Voices

    …usw. Das rührt daher, daß nicht alle Bänke jeweils Variationen enthalten. Der MU15 ignoriert nämlich die Bänke, die jeweils dieselbe Voice enthalten wie die “Basis-Bank” (Bank 000). Es stehen also nur jeweils die Bänke zur Verfügung, die Alternativen enthalten. In obigem Beispiel enthalten die Bänke 002-017 beispielsweise...

  • Seite 29: Ändern Der Oktaveinstellung

    Schlagzeugklänge gibt. Vergessen Sie also nicht, die Tastatur zu transponieren (siehe unten). Ändern der Oktaveinstellung Die Tastatur des MU15 umfaßt zwar nur zwei Oktaven, jedoch können Sie sie transponieren (“oktavieren”) und haben somit Zugriff auf zehn Oktaven. Verfahren Verwenden Sie die OCT DOWN / OCT UP-Taster.

  • Seite 30: Editieren Eines Parts

    E i n s a t z d e s M U 1 5 Editieren eines Parts Mit den Editierfunktionen des MU15 können Sie die Parts sowie andere wichtige Parameter wunschgemäß einstellen. Zu diesen Funktionen gehören beispielsweise die Lautstärke und Stereoposition (Panorama) der Parts, die Anschlagdynamik der Tastatur usw.

  • Seite 31: Solo- Oder Stummschalten Der Parts

    Play-Betrieb zu wechseln. Solo- oder Stummschalten der Parts Der MU15 bietet auch eine praktische Solo- und Mute-Funktion, mit der Sie die gewünschten Parts solo- oder stummschalten können. Das ist z.B. praktisch, wenn Sie sich bestimmte Parts einer Computersequenz separat anhören möchten bzw.

  • Seite 32: Verwendung Der Effekte

    E i n s a t z d e s M U 1 5 Verwendung der Effekte Der MU15 ist zwar kompakt, jedoch ist er klanglich und effektmäßig auf der Höhe des Geschehens. Außer der großen Auswahl an Voices bietet er nämlich auch einen Multi-Effektprozessor mit drei digitalen Effektblöcken: Reverb, Cho-...

  • Seite 33: Einsatz Des Variation-Effekts

    E i n s a t z d e s M U 1 5 Halten Sie den PLAY/EDIT-Taster gedrückt, während Sie den RE- VERB SEND LVL-(Reverb) oder CHORUS SEND LVL-Taster (Chorus) betätigen. Stellen Sie mit den VALUE-Tastern den Wert “60” oder mehr ein.
  • Seite 34 E i n s a t z d e s M U 1 5 Verfahren Z Wählen Sie den änderungsbedürftigen Part. Verwenden Sie hierfür die PART-Taster. X Wählen Sie als Anschlußtyp “SYS” (System). Wenn Sie “SYS” wählen, steht der Variation-Effekt zum Bearbeiten aller Parts zur Verfügung.

  • Seite 35: Verwendung Der "Ins"-Einstellung (Insert-Effekt)

    E i n s a t z d e s M U 1 5 B Wählen Sie den benötigten Variation-Typ. Verwenden Sie hierfür die VALUE-Taster. Auf Seite 60 finden Sie eine Übersicht der verfügbaren Variation-Typen. N Bessern Sie nun den Effektanteil nach. Nach Anwahl des gewünschten Variation-Typs müssen Sie den Effektanteil der einzelnen Parts u.U.

  • Seite 36: Einsatz Des Mu15 Mit Einem Computer/Sequenzer

    E i n s a t z d e s M U 1 5 m i t e i n e m C o m p u t e r / S e q u e n z e r Einsatz des MU15 mit einem Computer/Sequenzer Der MU15 eignet sich auch hervorragend für den Einsatz mit einem Computer oder Sequenzer. Damit verfügen Sie dann bereits über ein leistungsstarkes Musiksystem, mit dem Sie nicht nur Musikdaten abspielen, sondern auch selbst Songs erstellen können –...
  • Seite 37 E i n s a t z d e s M U 1 5 m i t e i n e m C o m p u t e r / S e q u e n z e r Sie den MU15 mit einem Laptop verbinden können und trotzdem über ein erstklassiges Musiksystem verfügen.

  • Seite 38: Anschließen Über Die To Host-Buchse

    C Schalten Sie zuerst den Computer und erst danach den MU15 ein. V Starten Sie das Sequenzerprogramm und stellen Sie (wenn nötig) die Kommunikationsparameter für die Verwendung mit dem MU15 ein (siehe Anmerkung auf Seite 39). • Anschließen über die TO HOST-Buchse Direktverbindung mit einem IBM PC/AT oder kompatiblen Computer.

  • Seite 39: Anschließen An Eine Midi-Schnittstelle

    Internet: http://www.yamaha.co.jp/english/xg/utility/tools.html • Wenn Sie den MU15 über die TO HOST-Buchse mit dem Rechner verbinden und diesen dann ausschalten, erscheint die Meldung “IlglData” (Illegal Data). In bestimmten Fällen verweigert der MU15 dann den Dienst. Meistens läßt sich das Problem dadurch beheben, daß...

  • Seite 40: Abspielen Von Song-Daten

    Wenn Sie mit dem Musik-Sequenzerprogramm XGworks von Yamaha arbeiten, können Sie auch selbst XG-Song-Daten erstellen. Außerdem bietet XGworks einen XG Editor, mit dem Sie alle Parameter des MU15 (auch die “ver- steckten”) inituitiv editieren können. Somit haben Sie jederzeit eine vollstän- dige Kontrolle über die Voices und Effekte.

  • Seite 41: Midi/Computer-Anschlußkabel

    9-PIN 2 (RxD) 5 (GND) 3 (TxD) Damit wären wir am Ende der Vorstellung Ihres MU15 angelangt. Weitere Hinweise zu den übrigen Funktionen finden Sie im Referenz-Teil. Am besten probieren Sie alle für Sie interessanten Funktionen auch sofort einmal aus.

  • Seite 42: Referenz

    R e f e r e n z R e f e r e n z In diesem Referenz-Teil werden die Funktionen des MU15 ausführlich beschrieben. Lesen Sie sich jeweils den Abschnitt über die benötigte Funktion, den Parameter usw. durch.

  • Seite 43: Play-Betrieb

    Betriebsart können Sie die Voices entweder über die interne Tastatur oder von einem externen MIDI-Tasteninstrument aus ansteuern. Je nach den via MIDI empfangenen Daten wählt der MU15 eine von zwei Klangerzeuger- betriebsarten an: XG oder TG300B. (XG ist die Vorgabe.) Im Play-Betrieb können Sie außerdem Voices, Bänke und Parts wählen sowie...

  • Seite 44: Edit-Betrieb

    Im TG300B-Betrieb können die Voices nur via MIDI gewählt werden – also nicht mit den Bedienelementen des MU15. Edit-Betrieb Im Edit-Betrieb können Sie die Parameter des MU15 einstellen. Hier gibt es drei Parametergruppen: Part-Parameter (Seite 45), Effektparameter (Seite 56) und Utility-Parameter (Seite 63).

  • Seite 45: Part-Parameter

    E d i t - B e t r i e b ANMERKUNG • Für die Utility- und Effektparameter braucht kein Part gewählt zu werden. Einzige Ausnahme sind die Send-Parameter (Seite 57, 59, 61) sowie Dry Level (wenn der Variation-Effekt auf “SYS” gestellt wurde; Seite 62).

  • Seite 46: Volume (Lautstärke)

    • Bitte bedenken Sie, daß sich die Lautstärke der Parts auch nach dem Anschlagwert der MU15-Tastatur richtet (Utility-Parameter, siehe Seite 64). Bei sehr kleinen Velocity-Werten ist es völlig normal, daß die Parts relativ leise sind, auch wenn Sie den maximalen Volume-Wert...

  • Seite 47: Note Shift (Transposition)

    E d i t - B e t r i e b Pan (Stereoposition) Stereoposition Grafische Dar- stellung der der- Gewählter zeitigen Pan- Part Einstellung der Parts. Einstellbereich: Rnd, L 63 - C 00 - R 63 Vorgabe: C 00 Hiermit können Sie den gewählten Part im Stereobild anordnen.

  • Seite 48: Solo

    Einstellung der einzelnen Parts an. Während der Wiedergabe eines Songs mit Hilfe eines Computers oder Sequenzers können Sie jeden beliebigen Part des MU15 solo schalten. Das ist bisweilen erforderlich, um zu hören, ob und was der Part gerade spielt. Genau wie Mute (Seite 49) hilft Ihnen Solo auch beim Editieren der Parts, weil Sie sich dann auf den Klang dieses Parts konzentrieren können, ohne von den übrigen Parts abgelelenkt zu werden.

  • Seite 49: Mute (Stummschaltung)

    Diese Funktion hat den umgekehrten Effekt: hiermit können Sie den gewählten Part ausschalten, um zu hören, wie sich der Song dann ausnimmt. Es kann jeder beliebige Part des MU15 stummgeschaltet werden. Genau wie Solo (Seite 48) ist Mute ein ideales Hilfsmittel, weil dieser Parameter erlaubt, einen Song mit und ohne einen bestimmten Part abzuspielen.

  • Seite 50: Filterparameter - Cutoff Und Resonance

    E d i t - B e t r i e b Filterparameter — Cutoff und Resonance Der MU15 bietet für jeden Part ein Digital-Filter, mit dem Sie die Klangfarbe der zugeordneten Voice ändern können. Die Wirkung dieser Filter richtet sich auch nach den EG-Einstellungen (Hüllkurve;...

  • Seite 51: Resonance

    E d i t - B e t r i e b Resonance Filterresonanz Reso Resonance- Einstellung der Gewählter Part einzelnen Parts Einstellbereich: -64 - +63 Vorgabe: 0 Hiermit können Sie einstellen, wie stark die Frequenzen um den mit Cutoff eingestellten Grenzwert angehoben oder abgeschwächt werden sollen.

  • Seite 52: Eg (Hüllkurve) Parameter - Attack Time Und Release Time

    E d i t - B e t r i e b EG (Hüllkurve) Parameter — Attack Time und Release Time Mit den EG-Parametern können Sie der einem Part zugeordneten Voice eine andere “Gestalt” geben. Hier können Sie nämlich bestimmen, wie sich die Lautstärke und Klangfarbe zeitbedingt ändern.

  • Seite 53: Attack Time

    E d i t - B e t r i e b Attack Time Anstiegszeit AtckTime Attack Time- Einstellung der Gewählter einzelnen Parts Part Einstellbereich: -64 - +63 Vorgabe: 0 Hiermit bestimmen Sie die Anstiegszeit der Hüllkurve (EG), d.h. wie lange es dauert, bis eine Note nach Drücken einer Taste die maxi- male Lautstärke erreicht.

  • Seite 54: Vibrato-Parameter - Rate, Depth Und Delay

    E d i t - B e t r i e b Vibrato-Parameter — Rate, Depth und Delay Vibrato generiert einen vibrierenden Klang, der durch eine peridische Modulation der Tonhöhe entsteht. Die Geschwindigkeit und Tiefe sowie die Einsatzverzögerung des Vibratos sind einstellbar. Vibrato Rate Vibrato-Ge- schwindigkeit...

  • Seite 55: Vibrato Delay

    E d i t - B e t r i e b Vibrato Delay Vibrato-Verzögerung VibDelay Vibrato Delay- Einstellung der Gewählter Part einzelnen Parts Einstellbereich: -64 - +63 Vorgabe: 0 Mit diesem Parameter läßt sich die Vibrato-Verzögerung einstellen. Diese verzögerung ist z.B. überaus wichtig für Streicher und andere Naturinstrumente.

  • Seite 56: Effektparameter

    Send Level ....61 Dry Level ....62 Der MU15 ist mit einem Multi-Effektprozessor ausgestattet, der drei Effektblöcke enthält: Reverb, Chorus und Variation. Reverb-Parameter (Hall) Reverb (Hall) ist ein Effekt, mit dem das Klangbild mit Rauminformationen versehen werden kann, die die Akustik unterschiedlicher Räume simulieren.

  • Seite 57: Reverb Send Level

    E d i t - B e t r i e b Reverb Type Wenn Sie den TYPE- RevType Taster freigeben, zeigt das Display den derzeit gewählten Typ an. Hall1 Gewählter Halltyp Einstellungen: NoEffect, Hall1 - 2, Room1 - 3, Stage1 - 2, Plate, W-Room (weißer Raum), Tunnel, Basement Vorgabe: Hall1 Hier können Sie den “Raum”...

  • Seite 58: Chorus-Parameter

    E d i t - B e t r i e b Chorus-Parameter Der Chorus-Effekt generiert eine Tonhöhenmodulation, die das bearbeitete Signal “breiter” macht. Zu den angebotenen Typen gehören Chorus, Celeste und Flanger. Allgemeine Hinweise zur Verwendung des Chorus-Effekts finden Sie auf Seite 32.

  • Seite 59: Chorus Send Level

    Variation-Parameter Wie Sie weiter unten sehen werden, ist der Variation-Effekt der vielseitigste Effektblock des MU15. Auch hier stehen übrigens Reverb- und Chorus-Typen zur Wahl, was keineswegs überflüssig ist, weil es bestimmt Situationen gibt, in denen Sie zwei Hall- oder Chorus-Typen brauchen. So ist es z.B. denkbar, daß...

  • Seite 60: Anschlußtyp

    E d i t - B e t r i e b Anschlußtyp Sobald Sie den INS/SYS- VarCnct Taster freigeben, wird der derzeit aktive Anschlußtyp angezeigt. Momentane Funktion des Variation-Effekts Möglichkeiten: INS (Insert-Effekt), SYS (Systemeffekt) Vorgabe: INS Mit diesem Parameter können Sie die Funktion des Variation-Effekts einstellen und somit bestimmen, wo er sich in der Effektkette befindet.

  • Seite 61: Variation Send Level

    E d i t - B e t r i e b RotarySp (Rotary Speaker), Tremolo, AutoPan, Phaser1 - 2, Dist (Distortion), OverDrv (Overdrive), AmpSim (Amp Simulator), 3BandEQ, 2BandEQ, AutoWah, PitchCng (Pitch Change), Thru Vorgabe: DelayLCR Wählen Sie hier den benötigten Variation-Effekttyp. Unterschied zwischen “NoEffect”...

  • Seite 62: Dry Level

    E d i t - B e t r i e b Wenn Sie als Anschlußtyp ( Cnct , Seite 60) “SYS” gewählt haben, bestimmen Sie mit diesem Parameter, wie stark der derzeit ge- wählte Part vom Variation-Effekt bearbeitet wird (Effektanteil). Der Wert “0”...

  • Seite 63: Utility-Parameter

    Dieser Wert bezieht sich jedoch nur auf die “normalen” Voices – also nicht auf die Schlagzeug-/Perkussionsklänge der Drum Voices. Master Tune brauchen Sie eigentlich nur, wenn Sie mit dem MU15 akustische Instrumente begleiten, die sich nur schwer oder gar nicht stimmen lassen.

  • Seite 64: Velocity (Aschlagwert Der Tastatur)

    Einstellbereich: 1 - 127 Vorgabe: 88 Mit diesem Parameter bestimmen Sie den Anschlagwert, der bei Drücken einer Taste der MU15-Klaviatur generiert wird. Alle Tasten verwenden den hier eingestellten –und demnach festen– Wert. Dieser Wert wird übrigens auch zur MIDI OUT- oder TO HOST- Buchse übertragen.

  • Seite 65: Dump Out

    Klangerzeugung an. Wenn der Sequenzer so eingestellt wurde, daß die empfangenen Befehle auch sofort wieder gesendet werden (MIDI Thru, MIDI Echo), spielt der MU15 jede Note zweimal, und zwar mit einer leichten Verzögerung, die den Klang unnatürlich macht. Um das zu vermeiden, müssen Sie Local Control auf “off”...

  • Seite 66: Sichern Und Laden Der Daten Via Midi

    Bulk Dump-Daten können über TO HOST gesendet und empfangen werden. Verfahren Z Schließen Sie den MU15 ordnungsgemäß an das externe Gerät an und stellen Sie den TO HOST-Schalter den gewählten Anschlüssen entsprechend ein. Wenn Sie die MIDI-Buchsen verwenden, müssen Sie die MIDI OUT- Buchse des MU15 mit dem MIDI IN-Anschluß...

  • Seite 67: Sie Den Value

    Sie diesmal den VALUE /NO-Taster drücken. Übertragung der extern gesicherten Daten zum MU15 Schließen Sie das externe Gerät ordnungsgemäß an den MU15 an (siehe die Abbildungen auf Seite 66) und starten Sie die Übertragung/ Wiedergabe des exteren Gerätes. (Siehe die Bedienungsanleitung des verwendeten Programms oder Gerätes.) Der MU15 kann...

  • Seite 68: Initialize All (Initialisieren)

    E d i t - B e t r i e b Initialize All (Initialisieren) InitAll Mit dieser Funktion können Sie den MU15 initialisieren. Das bedeu- tet, daß alle Parameter wieder den Werksvorgaben entsprechend eingestellt werden. VORSICHT • Mit Init All werden wirklich alle Einstellungen initialisiert. Wenn Sie diese zu einem späteren Zeitpunkt noch einmal verwenden möchten,...

  • Seite 69: Anhang

    A n h a n g Fehlersuche Obwohl der MU15 ausgesprochen pflegeleicht ist, kann es ab und zu passie- ren, daß er nicht will wie man selbst. Kontrollieren Sie dann nachstehende Punkte, bevor Sie auf eine Fehlfunktion Ihres Moduls schließen.

  • Seite 70: Midi Out-Buchse Mit Der Midi In-Buch

    Sequenzers “MIDI Thru” oder “MIDI werden abgespielt. Echo”). Sie haben Local Control auf • Das ist normal, wenn Sie den MU15 mit “off” gestellt, jedoch spielt einem Sequenzer oder Computer verbun- der MU15 auch weiterhin die den haben, dessen “MIDI Thru”- oder Noten der Tastatur.

  • Seite 71: Fehlermeldungen

    “IlglData” (Ungültige Daten) Während des MIDI-Empfangs wurden unbrauchbare Daten entdeckt. Senden Sie die Daten noch einmal oder schalten Sie den MU15 aus und wieder ein. Wenn Sie den MU15 über TO HOST mit dem Computer verbunden haben, wird diese Meldung bei Ausschalten des Computers ebenfalls angezeigt.

  • Seite 72: Anschlüsse

    350 g (ohne Batterien) Die technischen Daten und Beschreibungen in dieser Bedienungsanleitung haben lediglich informativen Wert. Yamaha Corp. behält sich vor, das Instrument sowie die technischen Daten jederzeit ohne vorherige Ankünding zu ändern. Da die technischen Daten, der Lieferumfang und...

  • Seite 73: Index

    I n d e x Index Anschlüsse, Audio......20 GM (General MIDI) ....5, 12 Anschlüsse, Computer .... 38, 39 Anschlüsse, MIDI ....20, 39 Attack Time ......52, 53 Initialize All ........68 INS (Insert-Effekt) ....35, 60 Bänke ........26, 27 Bänke, Anwahl ......
  • Seite 74 I n d e x Release Time ......52, 53 Resonance ........51 Reverb ........32, 56 Reverb Send Level (Anteil) .... 57 Reverb Type ........57 Solo ..........48 Sound Module Mode ....43 SYS (System) ......34, 60 TG300B-Betrieb......

  • Seite 75: Sound List & Midi Data

    S o u n d L i s t & S o u n d L i s t & M I D I D a t a M I D I D a t a XG Normal Voice List ......76 TG300B Normal Voice List ......

  • Seite 76: Xg Normal Voice List

    XG Normal Voice List Bank Select MSB=000, LSB=Bank Number Instrument Program Bank Instrument Program Bank Instrument Bank Instrument Bank Ele- Ele- Program Ele- Program Ele- Voice Name Voice Name Voice Name Voice Name Group ment Group ment Group ment Group ment Organ DrawOrgn...

  • Seite 77: Bank Select

    X G N o r m a l V o i c e L i s t Bank Select MSB=064, LSB=000 SFX voice Instrument Bank Ele- Instrument Bank Ele- Instrument Bank Ele- Program Program Program MSB=064 Program MSB=064 Program Ele- Ele- Voice Name Voice Name...

  • Seite 78: Tg300B Normal Voice List

    TG300B Normal Voice List Bank Select MSB=Bank Number, LSB=000 Instrument Program Bank Instrument Bank Instrument Bank Instrument Bank Ele- Program Ele- Program Ele- Program Ele- Voice Name Voice Name Voice Name Voice Name Group Group Group Group ment ment ment ment Piano GrandPno...
  • Seite 79 T G 3 0 0 B N o r m a l V o i c e L i s t Instrument Bank Instrument Bank Instrument Bank Instrument Bank Program Ele- Program Ele- Program Ele- Program Ele- Voice Name Voice Name Voice Name Voice Name Group...

  • Seite 80: Xg Drum Voice List (Drum Map)

    XG Drum Voice List (Drum Map)
  • Seite 81 X G D r u m V o i c e L i s t ( D r u m M a p )

  • Seite 82: Tg300B Drum Voice List (Drum Map)

    TG300B Drum Voice List (Drum Map)
  • Seite 83 T G 3 0 0 B D r u m V o i c e L i s t ( D r u m M a p )

  • Seite 84: Effect Type List

    Effect Type List REVERB Exclusive Effect Type Description NoEffect Effect turned off. Hall1 Reverb simulating the resonance of a hall. Hall2 Reverb simulating the resonance of a hall. Room1 Reverb simulating the resonance of a room. Room2 Reverb simulating the resonance of a room. Room3 Reverb simulating the resonance of a room.

  • Seite 85: Effect Parameter List

    Effect Parameter List • Parameters marked with a in the “Control” column can be controlled from an AC1 (assignable controller 1) and AC2. However, this is valid only for a Variation effect (when selected for Insertion). • The “→Tbl ”column refers to the Effect Data Assigh Table (page 90). •...
  • Seite 86 E f f e c t P a r a m e t e r L i s t Echo E-Ref1,2 → Tbl → Tbl No. * Parameter Range Value Control No. * Parameter Range Value Control Lch Delay1 0.1~355.0ms 1-3550 Type S-H, L-H, Rdm, Rvs, Plt, Spr...
  • Seite 87 E f f e c t P a r a m e t e r L i s t Chorus1,2,3,4, Celeste1,2,3,4 Flanger1,2,3 → Tbl → Tbl No. * Parameter Range Value Control No. * Parameter Range Value Control LFO Frequency 0.00~39.7Hz 0-127 table#1...
  • Seite 88 E f f e c t P a r a m e t e r L i s t RotarySp AutoPan → Tbl → Tbl No. * Parameter Range Value Control No. * Parameter Range Value Control LFO Frequency 0.00~39.7Hz 0-127 table#1 LFO Frequency...
  • Seite 89 E f f e c t P a r a m e t e r L i s t Dist, OverDrv 2BandEQ → Tbl → Tbl No. * Parameter Range Value Control No. * Parameter Range Value Control Drive 0~127 0-127 EQ Low Frequency 50Hz~2.0kHz...

  • Seite 90: Effect Data Assign Table

    Effect Data Assign Table Table#4 Table#1 Table#2 Table#3 Reverb Time (s) LFO Frequency (Hz) Modulation Delay Offset (ms) EQ Frequency (Hz) Data Value Data Value Data Value Data Value Data Value Data Value Data Value Data Value Data Value Data Value 0.00 1.81...

  • Seite 91: What Is Midi

    Note On/Off (Key On/Off) Module mode (XG or TG300B), Part param- eters, effect types and parameters, and various These tell the MU15 which notes to play and other settings. how long they are to be played. Velocity values let you change the dynamics or level of the...
  • Seite 92 M I D I D a t a F o r m a t < MIDI TRANSMIT/RECEIVE FLOW > (1)TRANSMIT FLOW <CHANNEL VOICE MESSAGE> MIDI OUT [SW1] NOTE ON/OFF <SYSTEM EXCLUSIVE MESSAGE> <XG PARAMETER CHANGE> XG SYSTEM F0H 43H 10H 4CH ggH mmH llH ssH...F7H MULTI EFFECT1 F0H 43H 10H 4CH ggH mmH llH ssH...F7H MULTI PART...
  • Seite 93 M I D I D a t a F o r m a t AEG RELEASE TIME BnH 63H 01H 62H 66H 06H mmH DRUM INST FILTER CUTOFF FREQ. BnH 63H 14H 62H rrH 06H mmH FILTER RESONANCE BnH 63H 15H 62H rrH 06H mmH AEG ATTACK RATE BnH 63H 16H 62H rrH 06H mmH AEG DECAY RATE...
  • Seite 94 M I D I D a t a F o r m a t 1. Channel messages •Effect1 Parameter 7. MW VARIATION CONTROL DEPTH This device transmits only NOTE ON and NOTE OFF. (Valid when Variation Effect is assigned to a part as Insertion) 1.1 Note on/note off By default, an LFO Pitch Modulation (PMOD) effect will apply.
  • Seite 95 M I D I D a t a F o r m a t •Rcv SOFT PEDAL= OFF With a value of 0 there will be no sound, and with a value of •PART MODE=DRUM,DRUMS1,2 127 the volume will be maximum. 1.2.12 Harmonic Content 1.2.8 Hold1 This message adjusts the resonance of the filter that is...
  • Seite 96 M I D I D a t a F o r m a t 1.2.16 Portamento Control NRPN Data Entry *1 MSB LSB MSB LSB Parameter name and value range This message specifies the portamento source key number (the 01H 08H mm –...
  • Seite 97 M I D I D a t a F o r m a t 1.2.22 RPN (Registered parameter number) 1.3.1 All Sound Off This message is used to specify part parameters such as Pitch This message silences all currently-sounding notes on the Bend Sensitivity or Tuning etc.

  • Seite 98: Program Change

    (Valid when Variation Effect is assigned to a part as settings of the MU15 from an external MIDI device. Inser tion) The device number of the MU15 is fixed to “All”. And when By default, the Pitch Control effect is applied. sending these messages, it is fixed to “0”.
  • Seite 99 This device will transmit this message when it receives the Identity Request message of 2.1.2.2. 2.1.2.1 General MIDI System On This system exclusive message causes the MU15 to function 2.1.3 XG parameter change as a tone generator that is compatible with GM System Level 1.
  • Seite 100 When this data is received, the MU15 will change the 0000mmmm Master Tune MSB Chorus effect type to “Flanger1”. 0000llll Master Tune LSB * Any number is OK, since the device number for the MU15 is 0xxxxxxx don’t care fixed to “All”. 11110111 End of Exclusive...

  • Seite 101: Realtime Messages

    2.3.1 XG parameter request This message requests transmission of XG parameter settings. Settings are transmitted in the format of an XG parameter change (refer to 2.1.3). 11110000 Exclusive status 01000011 YAMAHA ID 0011nnnn N:device Number 01001100 Model ID 0ggggggg Address High...
  • Seite 102 M I D I D a t a F o r m a t < Table 1 -1 > Parameter Base Address MODEL ID = 4C Parameter Description Remarks Address XG SYSTEM System Drum setup Reset Receives parameter changes only XG System On Receives parameter changes only All Parameter Reset...
  • Seite 103 M I D I D a t a F o r m a t < Table 1 - 4 > MIDI Parameter Change table ( EFFECT 1) Address Size Data Parameter Description Default value 00 - 7F REVERB TYPE MSB refer to Effect Type List 01(=HALL1) 00 - 7F...
  • Seite 104 M I D I D a t a F o r m a t Address Size Data Parameter Description Default value 00 - 7F VARIATION PARAMETER 9 MSB refer to Effect Parameter List 00(depends on variation type) 00 - 7F VARIATION PARAMETER 9 LSB refer to Effect Parameter List 00(depends on variation type)
  • Seite 105 M I D I D a t a F o r m a t < Table 1 - 6 > MIDI Parameter Change table ( MULTI PART ) Address Size Data Parameter Description Default value 00 - 20 ELEMENT RESERVE 0...32 part10 = 0 other parts =2...
  • Seite 106 M I D I D a t a F o r m a t Address Size Data Parameter Description Default value 00 - 7F SCALE TUNING C -64...0...+63[cent] 00 - 7F SCALE TUNING C# -64...0...+63[cent] 00 - 7F SCALE TUNING D -64...0...+63[cent] 00 - 7F SCALE TUNING D#...
  • Seite 107 -64...0...63 TOTAL SIZE n:Drum Setup Number(0 - 1) rr:note number(0D - 5B) In the following cases, the MU15 will initialize all Drum Setups. XG SYSTEM ON received GM SYSTEM ON received DRUM SETUP RESET received (when in XG mode) NOTE When a part to which a Drum Setup is assigned receives a program change, the assigned Drum Setup will be initialized.
  • Seite 110 This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product. 2. IMPORTANT: When connecting this product to accessories and/or another prod- uct use only high quality shielded cables.
  • Seite 111 Yamaha Vertragshändlern in den jeweiligen Bestimmungsländern erhältlich. Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante. Para detalles sobre productos, contacte su tienda Yamaha más cercana o el distribuidor autorizado que se lista debajo.
  • Seite 112 V328460 901POCP1.5-01A0 Printed in Japan M.D.G., EMI Division © 1999 Yamaha Corporation...
