Elektrischen Anschluss herstellen
HINWEIS
Der Anschluss des Kontrollgerätes darf erst nach dem elektrischen Anschluß der
Plus und Minus Leitung erfolgen.
38

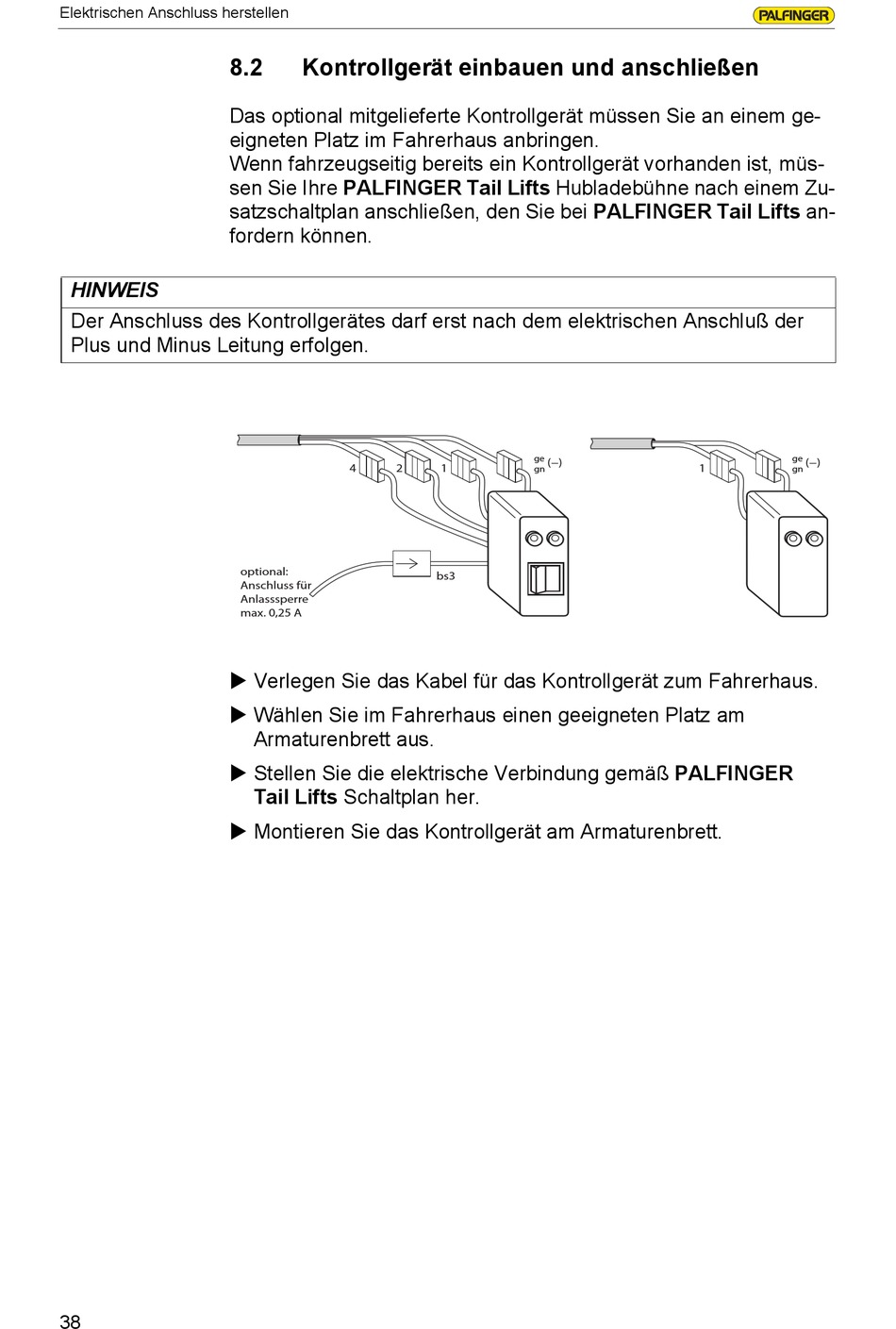

8.2 Kontrollgerät einbauen und anschließen
Das optional mitgelieferte Kontrollgerät müssen Sie an einem ge-
eigneten Platz im Fahrerhaus anbringen.
Wenn fahrzeugseitig bereits ein Kontrollgerät vorhanden ist, müs-
sen Sie Ihre PALFINGER Tail Lifts Hubladebühne nach einem Zu-
satzschaltplan anschließen, den Sie bei PALFINGER Tail Lifts an-
fordern können.
4 2
optional:
Anschluss für
Anlasssperre
max. 0,25 A
 Verlegen Sie das Kabel für das Kontrollgerät zum Fahrerhaus.
 Wählen Sie im Fahrerhaus einen geeigneten Platz am
Armaturenbrett aus.
 Stellen Sie die elektrische Verbindung gemäß PALFINGER
Tail Lifts Schaltplan her.
 Montieren Sie das Kontrollgerät am Armaturenbrett.
ge
(−)
1
gn
bs3
ge
(−)
1
gn
