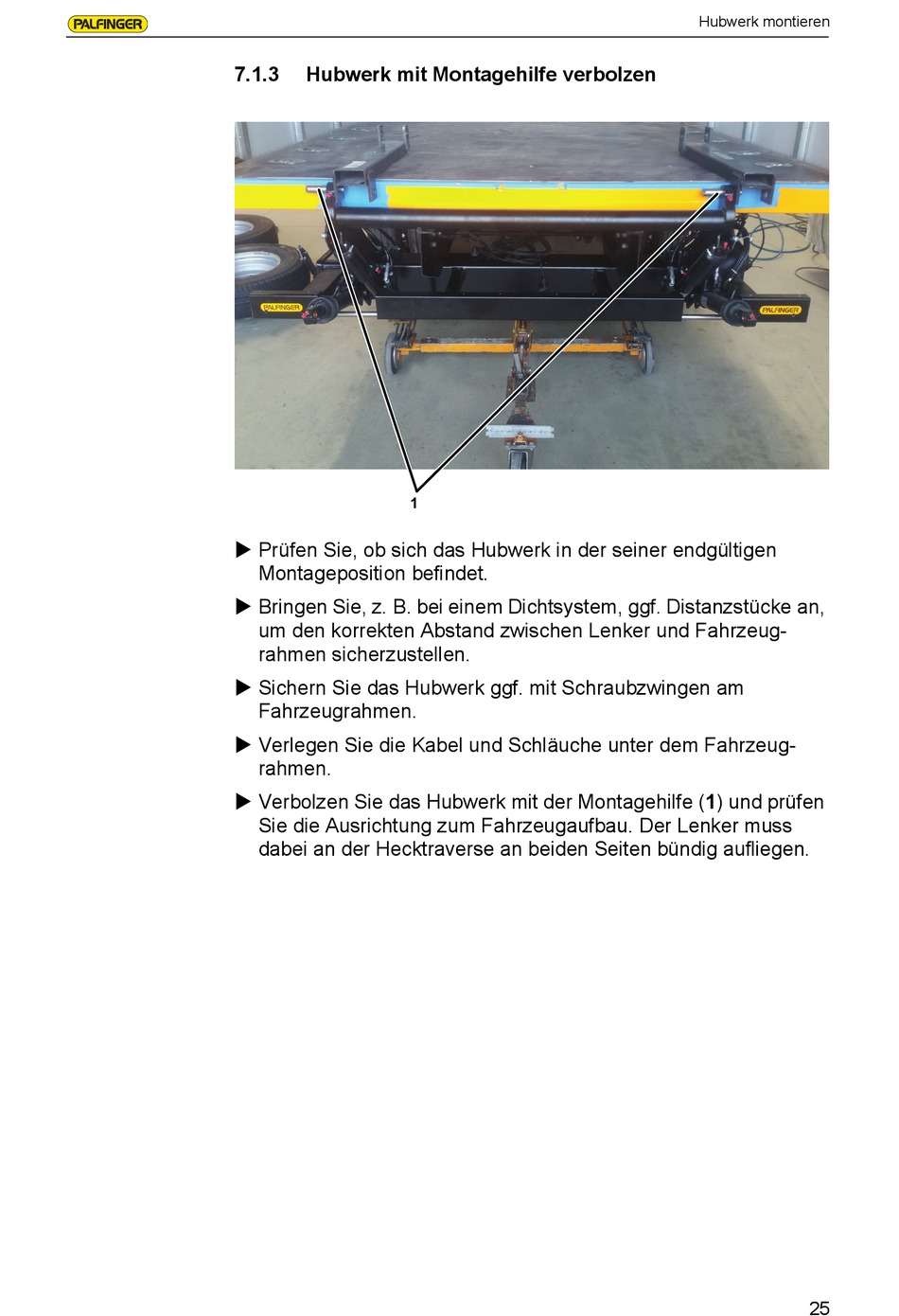

7.1.3 Hubwerk mit Montagehilfe verbolzen
 Prüfen Sie, ob sich das Hubwerk in der seiner endgültigen
Montageposition befindet.
 Bringen Sie, z. B. bei einem Dichtsystem, ggf. Distanzstücke an,
um den korrekten Abstand zwischen Lenker und Fahrzeug-
rahmen sicherzustellen.
 Sichern Sie das Hubwerk ggf. mit Schraubzwingen am
Fahrzeugrahmen.
 Verlegen Sie die Kabel und Schläuche unter dem Fahrzeug-
rahmen.
 Verbolzen Sie das Hubwerk mit der Montagehilfe (1) und prüfen
Sie die Ausrichtung zum Fahrzeugaufbau. Der Lenker muss
dabei an der Hecktraverse an beiden Seiten bündig aufliegen.
1
Hubwerk montieren
25
