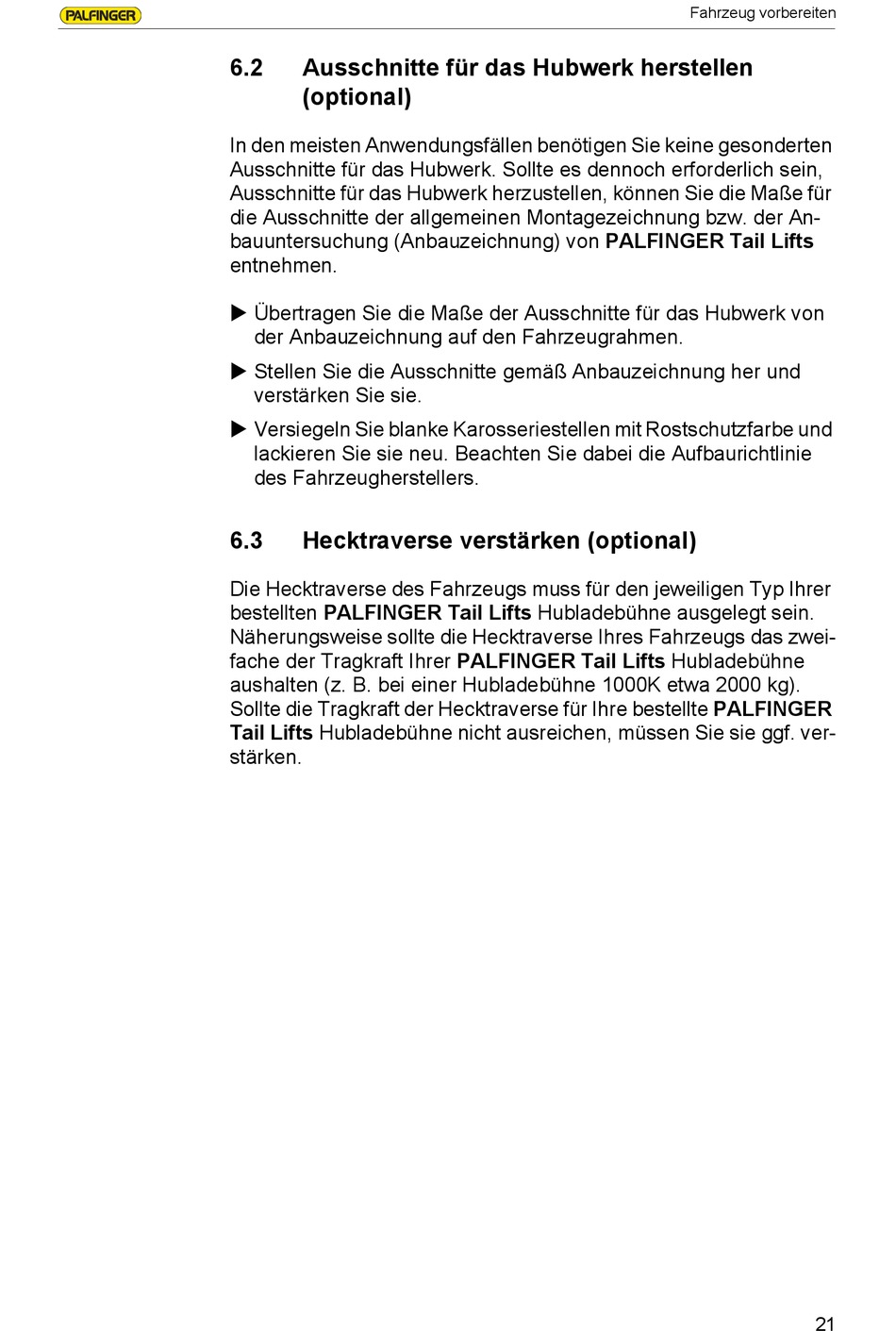

6.2 Ausschnitte für das Hubwerk herstellen
(optional)
In den meisten Anwendungsfällen benötigen Sie keine gesonderten
Ausschnitte für das Hubwerk. Sollte es dennoch erforderlich sein,
Ausschnitte für das Hubwerk herzustellen, können Sie die Maße für
die Ausschnitte der allgemeinen Montagezeichnung bzw. der An-
bauuntersuchung (Anbauzeichnung) von PALFINGER Tail Lifts
entnehmen.
 Übertragen Sie die Maße der Ausschnitte für das Hubwerk von
der Anbauzeichnung auf den Fahrzeugrahmen.
 Stellen Sie die Ausschnitte gemäß Anbauzeichnung her und
verstärken Sie sie.
 Versiegeln Sie blanke Karosseriestellen mit Rostschutzfarbe und
lackieren Sie sie neu. Beachten Sie dabei die Aufbaurichtlinie
des Fahrzeugherstellers.
6.3 Hecktraverse verstärken (optional)
Die Hecktraverse des Fahrzeugs muss für den jeweiligen Typ Ihrer
bestellten PALFINGER Tail Lifts Hubladebühne ausgelegt sein.
Näherungsweise sollte die Hecktraverse Ihres Fahrzeugs das zwei-
fache der Tragkraft Ihrer PALFINGER Tail Lifts Hubladebühne
aushalten (z. B. bei einer Hubladebühne 1000K etwa 2000 kg).
Sollte die Tragkraft der Hecktraverse für Ihre bestellte PALFINGER
Tail Lifts Hubladebühne nicht ausreichen, müssen Sie sie ggf. ver-
stärken.
Fahrzeug vorbereiten
21
