1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no
chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no
nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no
painel de controlo Realtek e ajuste o "Volume de gravação".

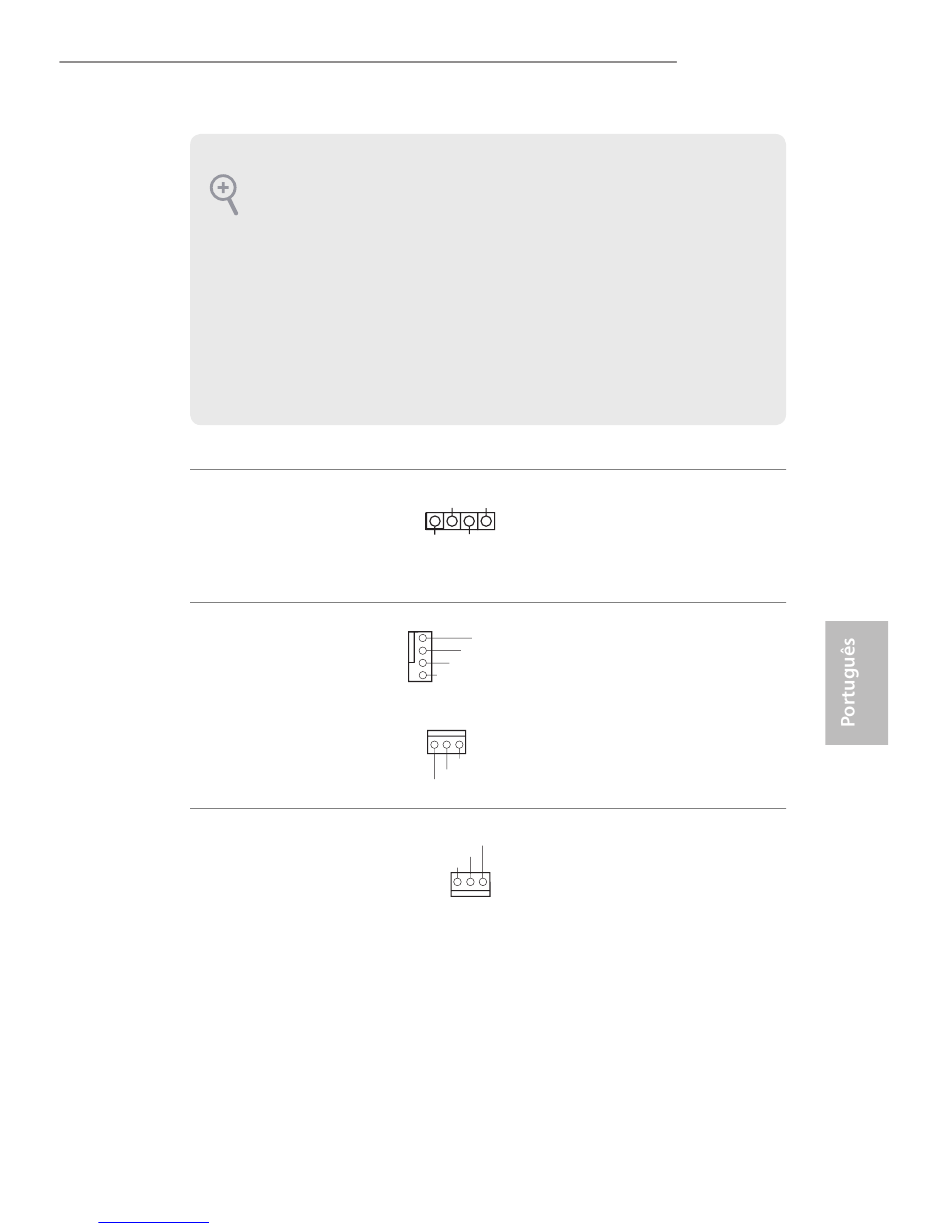

Terminal do altifalante do
chassis
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 12)
Conectores da ventoinha
da chassis
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 4)
(CHA_FAN2 de 3 pinos)
(consultar p.1, N.º 6)
Conectores da ventoinha
da CPU
(CPU_FAN1 de 3 pinos)
(consultar p.1, N.º 13)
manuals search engine
Ligue o altifalante do
DUMMY SPEAKER
chassis a este terminal.
1
+5V DUMMY
Ligue os cabos da
1 GND
ventoinha aos conectores
2 +12V
FAN_SPEED
3
da ventoinha colocando
FAN_SPEED_CONTROL
4
o cabo preto no pino de
ligação à terra.
GND
+12V
FAN_SPEED
Ligue os cabos da
FAN_SPEED
FAN_VOLTAGE
ventoinha aos conectores
GND
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
