1. L'audio haute définition prend en charge la technologie Jack Sensing (détection
de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA
pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre
manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il
est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de
contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

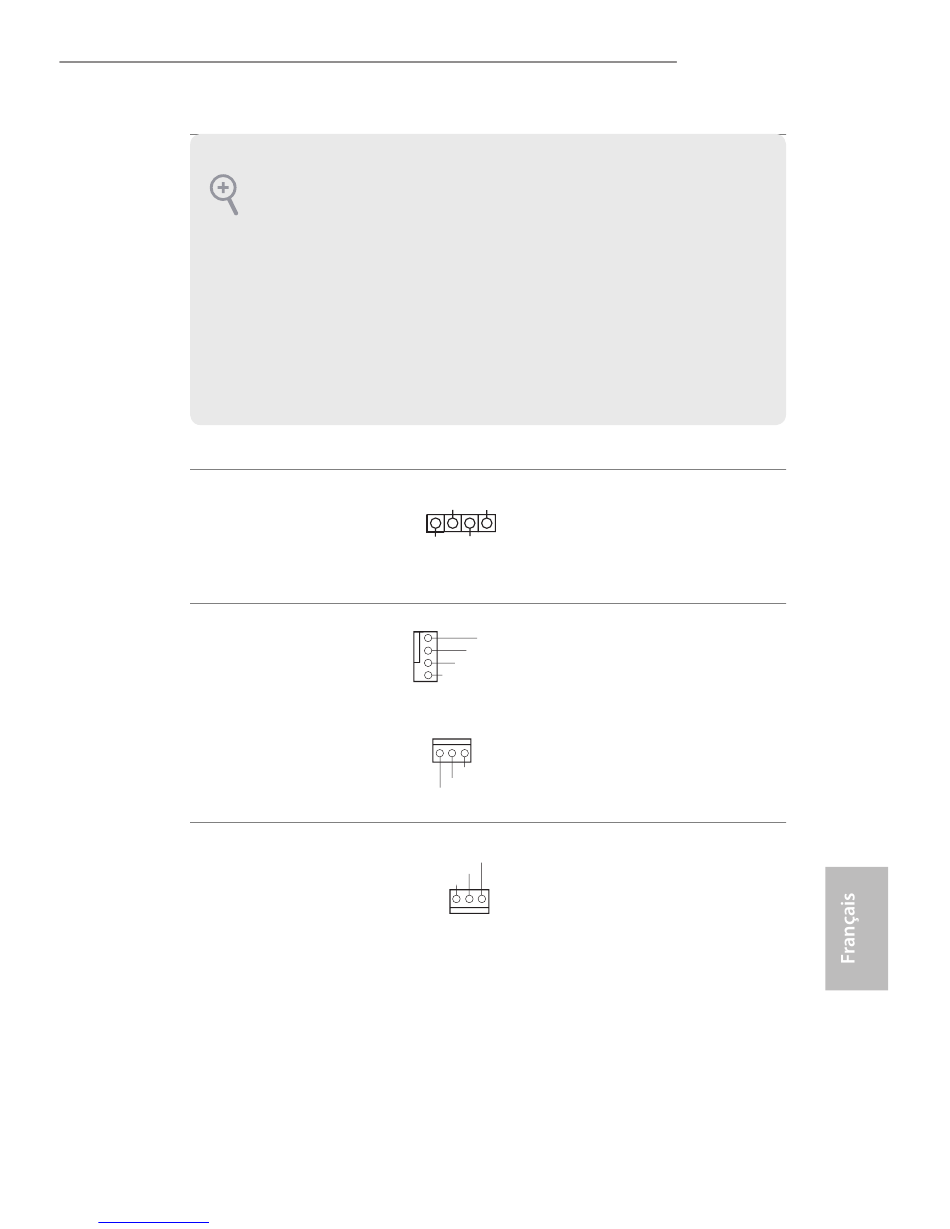

Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 12)
Connecteurs du
ventilateur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 4)
(CHA_FAN2 à 3 broches)
(voir p.1, No. 6)
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 3 broches)
(voir p.1, No. 13)
manuals search engine
Veuillez brancher le haut-
DUMMY SPEAKER
parleur du châssis sur
1
cette embase.
+5V DUMMY
Veuillez brancher les
1 GND
câbles du ventilateur
2 +12V
FAN_SPEED
3
sur les connecteurs du
FAN_SPEED_CONTROL
4
ventilateur, puis reliez le
fil noir à la broche de mise
à terre.
GND
+12V
FAN_SPEED
Veuillez brancher les
FAN_SPEED
FAN_VOLTAGE câbles du ventilateur
GND
sur les connecteurs du
ventilateur, puis reliez le
fil noir à la broche de mise
à terre.
QC5000-ITX/PH
35
