1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor
de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con
HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican
en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, instálelo en el cabezal de audio del panel frontal
siguiendo los siguientes pasos:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente para el panel de audio HD. No es
necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic)
en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording
Volume).

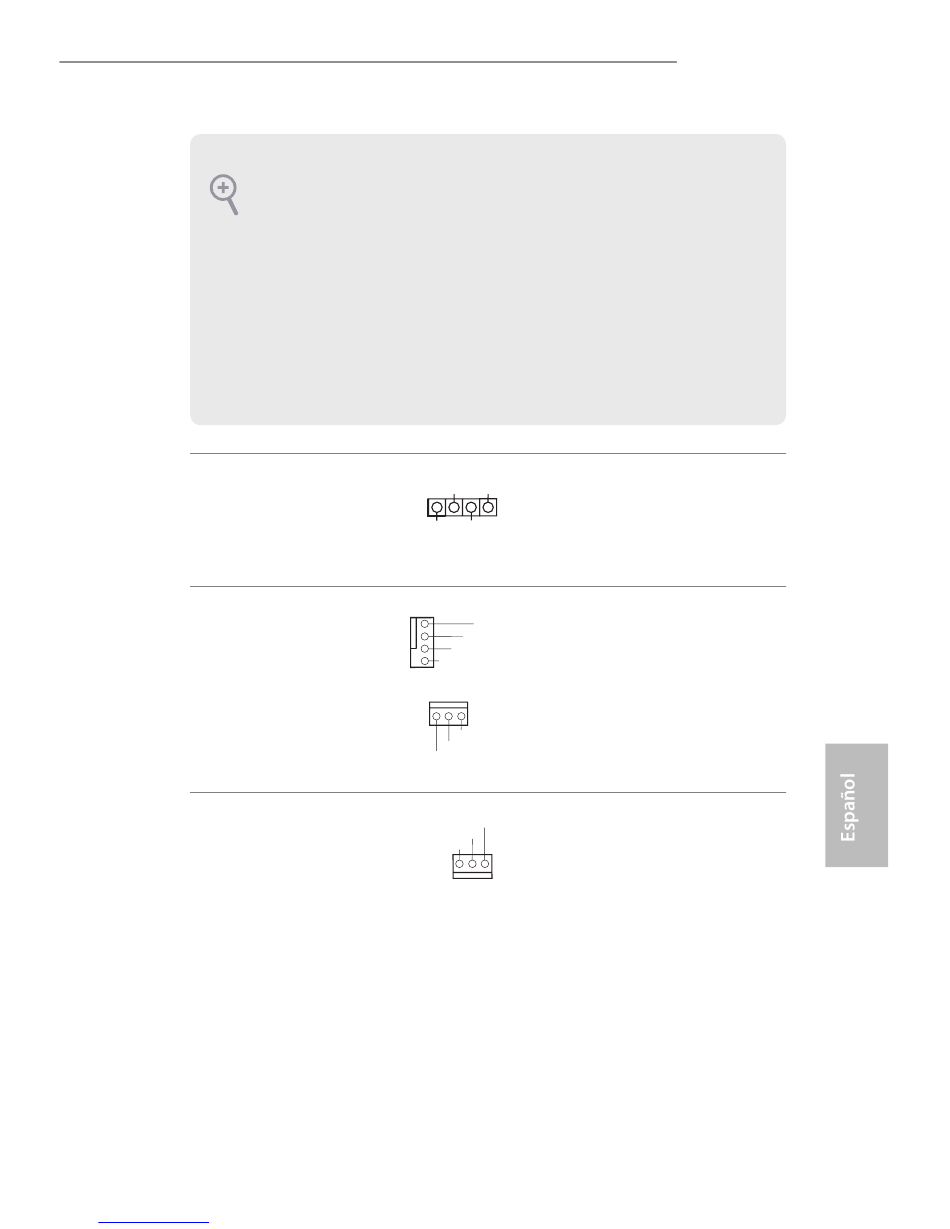

Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 12)
Conectores del ventilador
de la chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 4)
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 6)
Conectores del ventilador
de la CPU
(CPU_FAN1 de 3 pines)
(consulte la pág.1, N.º 13)
manuals search engine
Conecte el altavoz del
DUMMY SPEAKER
chasis a este cabezal.
1
+5V DUMMY
Conecte los cables del
1 GND
ventilador a los conectores
+12V
2
FAN_SPEED
3
del ventilador y haga
FAN_SPEED_CONTROL
4
coincidir el cable negro
con el pin de conexión a
tierra.
GND
+12V
FAN_SPEED
Conecte los cables del
FAN_SPEED
FAN_VOLTAGE
ventilador a los conectores
GND
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.
QC5000-ITX/PH
