E
Cámara CCTV Color Pan/Tilt
Controlable
Por favor, lea estas instrucciones de uso atentamente
antes de instalar la unidad y consérvelas para usos
posteriores.
1 Posibilidades de utilización
Esta cámara en color en una carcasa en forma de
cúpula para un montaje en techo está especialmente
diseñada para un uso en instalaciones de vídeo vigi-
lancia. Está equipada con una lente de zoom provista
de un diafragma controlado por DC (lente DC).
La cámara (inclinación, orientación, zoom digital)
puede controlarse mediante el mando RMA-350 de
MONACOR (pueden controlarse hasta 99 cámaras).
2 Notas de seguridad
La cámara corresponde a todas las Directivas reque-
ridas por la UE y por ello está marcada con
La cámara sólo está indicada para una utilización
en interior. Protéjala de la humedad y del calor
(temperatura ambiente admisible: 0 °C – 40 °C).
Para limpiar la carcasa en forma de cúpula, use
sólo un paño seco y suave, no utilice nunca pro-
ductos químicos o agua.
No toque nunca la lente del objetivo con los dedos.
Para limpiarla utilice sólo productos especiales
para lentes ópticas.
No se aceptará ninguna garantía para la cámara ni
se aceptará ninguna responsabilidad en caso de
daños personales o patrimoniales resultantes si la
cámara se usa con otros fines distintos a aquel para
el que fue originalmente concebida, si no se monta
o se conecta correctamente, o si no se repara de
manera experta.
Cuando la cámara deba ser retirada definiti-
vamente del funcionamiento, llévela a una
planta de reciclaje local para su disposición
no dañina para el medio ambiente.
3 Funcionamiento
3.1 Resistor terminal
En la última cámara conectada al final de la línea de
control RS-485, ponga el interruptor DIP número 1 (8)
de la parte inferior de la cámara en la posición ON
(incluso si sólo hay una cámara conectada). De este
modo, la línea de control termina con un resistor inter-
no. No ponga este interruptor en ON en las otras
cámaras.
3.2 Dirección de la cámara
La cámara viene regulada de fábrica en la dirección 1.
Para controlar varias cámaras, cada cámara debe
estar regulada en una dirección individual con los
interruptores DIP (7). Con este fin, saque la carcasa
en forma de cúpula (4). Gire ligeramente la cúpula
hacia la izquierda hasta que se suelte. Saque la tapa
(3). [La tapa está asegurada mediante dos pestillos en
el borde inferior, opuestos el uno al otro]. Ahora están
accesibles los interruptores DIP.
®
Copyright
TVCCD-350COL

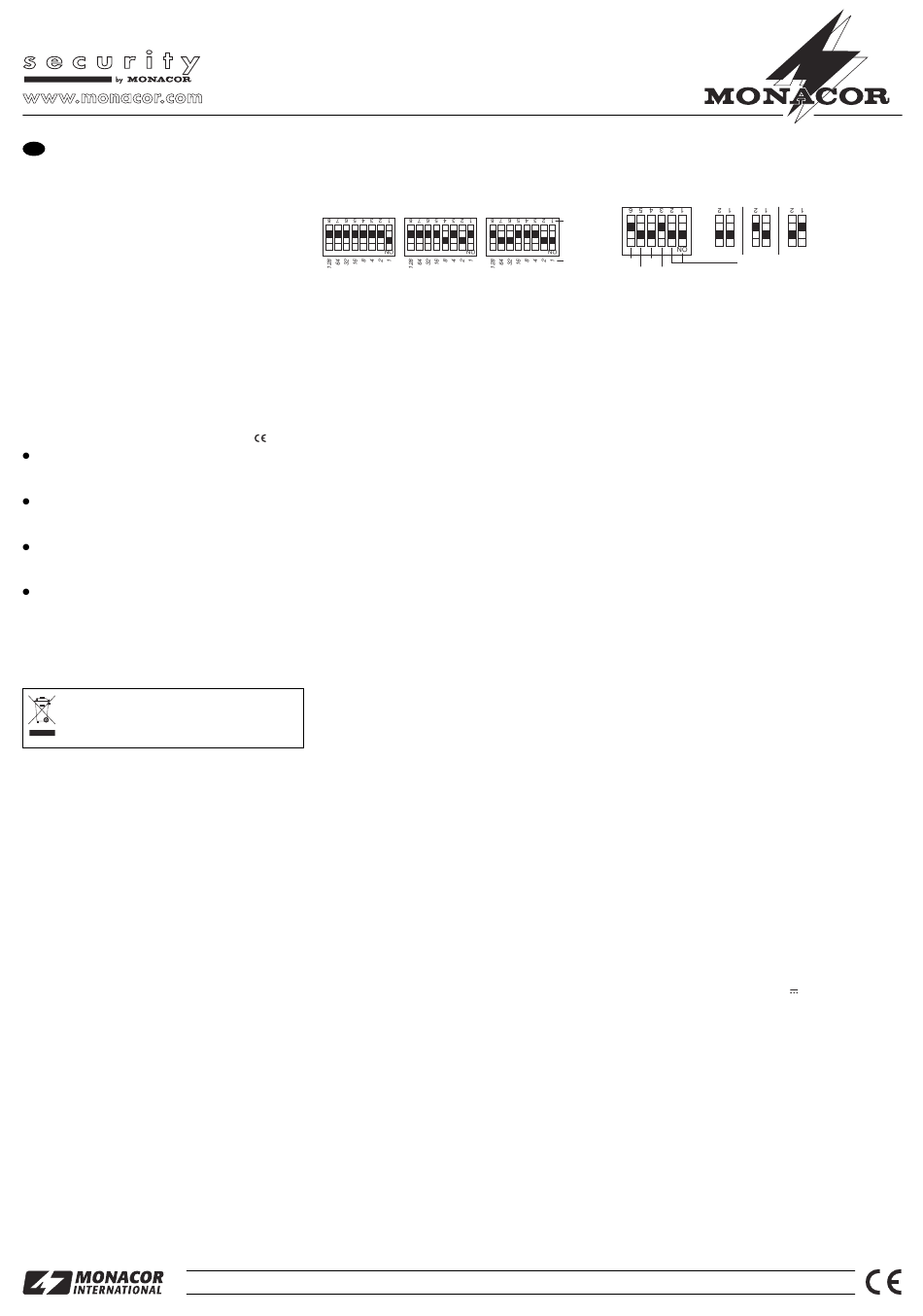

La dirección se obtiene sumando los valores bina-
rios (1, 2, 4 ... 128) de los interruptores DIP puestos
en posición ON. Lo más sencillo es empezar por el
valor binario más alto posible y añadir los valores más
pequeños hasta obtener la dirección sumándolos.
dirección 1
dirección 10
(= 8 + 2)
¡Importante! Si la dirección ha sido cambiada con el
voltaje de funcionamiento aplicado, la corriente debe
interrumpirse brevemente, de otro modo la cámara no
responderá a la nueva dirección.
3.3 Montaje
1) Atornille firmemente la placa de montaje (1) al techo
de manera a que la flecha (a) de la placa (fig. 5)
apunte hacia el centro de la zona de vigilancia, para
que la cámara pueda orientarse hacia la derecha y
.
hacia la izquierda de una manera uniforme.
2) Coloque la cámara en los pestillos (12) de la placa de
montaje de manera que la flecha de la figura 4 tam-
bién se dirija hacia el centro de la zona de vigilancia.
Luego gire ligeramente la cámara hacia la derecha
de manera que los pestillos queden trabados.
3.4 Realización de las conexiones
1) Conecte la línea de control RS-485 (9) por ejemplo
al control remoto RMA-350. La línea de control
puede extenderse con una línea de 2 polos trenza-
da hasta una longitud de 1200 m como máximo.
Conecte todas las cámaras en paralelo a esta línea.
2) Aplique la señal de vídeo en la toma BNC (10),
mediante un cable blindado, a la entrada de vídeo
de un monitor. Para una longitud de cable superior
a 100 m, debería insertarse un amplificador de
vídeo entre la cámara y el cable para compensar
las pérdidas de cable.
3) Para la alimentación, conecte una unidad de ali-
mentación de 12 V regulada mediante una toma de
5,5/2,1 mm de bajo voltaje (diámetro exterior/inte-
rior) al jack inline (11). Fíjese siempre en la polari-
dad: conecte el polo positivo al contacto interior de
la toma. Tan pronto como se haya aplicado el vol-
taje, la cámara se pondrá en su posición inicial.
3.5 Ajuste de la lente
El anillo frontal (6) de la lente se usa para el ajuste del
foco, el anillo de detrás de él se usa para la variación de
zoom. La palanca de ajuste correspondiente es, al
mismo tiempo, un tornillo de bloqueo que debe soltarse
antes del ajuste y ser apretado de nuevo tras el ajuste.
1) Encienda el monitor conectado y compruebe todos
los otros ajustes a través del monitor.
2) Antes de hacer la variación de zoom óptico ponga
el zoom digital al mínimo con el control remoto.
3) Haga zoom sobre el objeto que debe ser monito-
rizado con el anillo de ajuste de zoom.
4) Para obtener la óptima resolución, use sólo el
zoom digital mediante el control remoto además
del zoom óptico si el zoom óptico no es suficiente.
5) Finalmente ajuste una imagen clara con el anillo de
ajuste de foco.
©
by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved.
Ref. num. 19.9720
3.6 Funciones AGC, BLC, FLK, ALC/ELC, y
zoom digital
Los interruptores DIP (5) en la cara trasera del módu-
lo de la cámara están programados como sigue:
número
interruptor
valor binario
AGC
FLK
BLC
ALC/ELC
dirección 99
Preajuste y funciones de los interruptores DIP
(= 64 + 32 + 2 + 1)
Interruptores 1 y 2 ON:
El zoom digital es ajustable de x 1 a x 3 con el control
remoto. Si se requiere, este alcance de zoom puede
crecer según el factor x 1,25. Para activar este cambio
de zoom, encienda y apague brevemente el voltaje
operativo de 12 V.
Interruptor 3 OFF:
El control del diafragma (ALC) está activado y el
disparador electrónico (ELC) desactivado. Este ajuste
es necesario para la lente DC usada y no debe ser
cambiado.
Interruptor 4 ON:
La compensación de oscilación (FLK) está desactiva-
da. Ponga el interruptor en OFF cuando se produzcan
oscilaciones en el monitor causadas por fuentes de
luz utilizadas con un voltaje AC de 50 Hz.
Interruptor 5 ON:
La compensación de contraluz (BLC) está desactiva-
da. Ponga el interruptor en OFF cuando los objetos
estén al contraluz.
Interruptor 6 OFF:
El control de ganancia automático (AGC) está activa-
do. Este es el ajuste estándar para cámaras de vigi-
lancia. Para aplicaciones especiales, puede desac-
tivarse la AGC.
Tras haber efectuado todos los ajustes, vuelva a colo-
car la tapa (3) y cierre la cámara con la carcasa de
cúpula (4).
4 Características técnicas
Sensor de imagen: . . . . . . . . . . chip CCD, 8,5 mm (
Sistema vídeo: . . . . . . . . . . . . . . PAL/CCIR,
Píxeles: . . . . . . . . . . . . . . . . . . . horizontal 752 x vertical 582
Resolución:. . . . . . . . . . . . . . . . . 470 líneas
Lente: . . . . . . . . . . . . . . . . . . . . . 1 : 1,2/4 – 9 mm
Iluminación mínima: . . . . . . . . . . 1 lux
Relación señal/ruido: . . . . . . . . > 45 dB (AGC apagado)
Obturación electrónica autom.:. .
Salida vídeo:. . . . . . . . . . . . . . . . 1 Vcc/75 Ω
Conexión control: . . . . . . . . . . . . interface RS-485,
Alimentación: . . . . . . . . . . . . . . . 12 V /500 mA
Dimensiones, peso: . . . . . . . . . . Ø 120 mm x 105 mm, 370 g
Sujeto a modificaciones técnicas.
®
x 1
x 1,25
x 1,25
Digital Zoom
1
/
")
3
hor. 15 625 Hz, vert. 50 Hz
1
1
/
a
/
seg.
50
100 000
conductor rojo = RS-485 A,
conductor blanco = RS-485 B,
longitud cable máx. 1200 m
A-0233.99.03.05.2006
