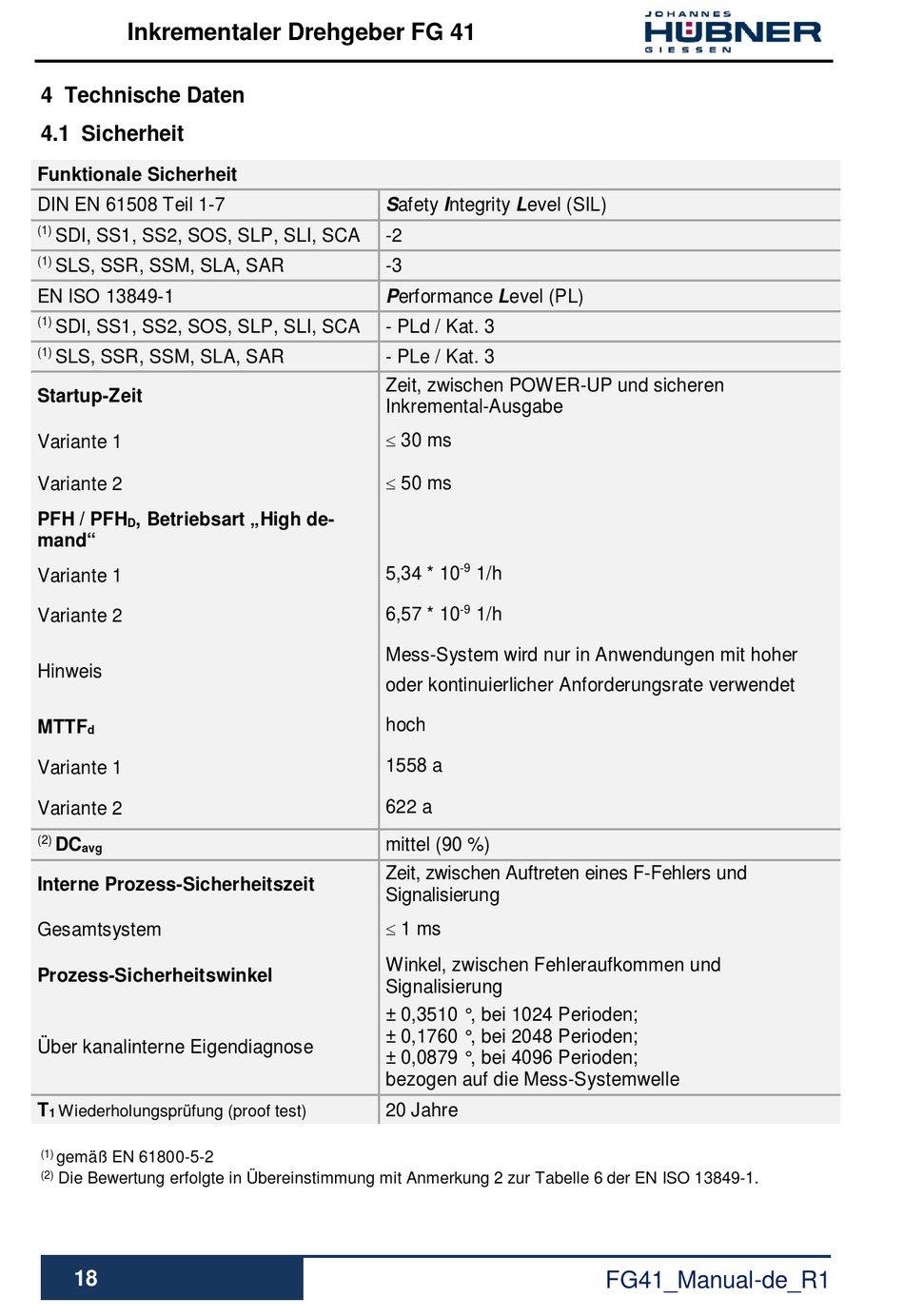

Inkrementaler Drehgeber FG 41

4 Technische Daten

4.1 Sicherheit

Funktionale Sicherheit
DIN EN 61508 Teil 1-7
(1)
SDI, SS1, SS2, SOS, SLP, SLI, SCA
(1)
SLS, SSR, SSM, SLA, SAR
EN ISO 13849-1
(1)
SDI, SS1, SS2, SOS, SLP, SLI, SCA
(1)
SLS, SSR, SSM, SLA, SAR
Startup-Zeit
Variante 1
Variante 2
PFH / PFH
, Betriebsart „High de-
D
mand"
Variante 1
Variante 2
Hinweis
MTTF
d
Variante 1
Variante 2
(2)
DC
avg
Interne Prozess-Sicherheitszeit
Gesamtsystem
Prozess-Sicherheitswinkel
Über kanalinterne Eigendiagnose
T
Wiederholungsprüfung (proof test)
1
(1)
gemäß EN 61800-5-2
(2)
Die Bewertung erfolgte in Übereinstimmung mit Anmerkung 2 zur Tabelle 6 der EN ISO 13849-1.
18
Safety Integrity Level (SIL)
-2
-3
Performance Level (PL)
- PLd / Kat. 3
- PLe / Kat. 3
Zeit, zwischen POWER-UP und sicheren
Inkremental-Ausgabe
£ 30 ms
£ 50 ms
-9
5,34 * 10
1/h
-9
6,57 * 10
1/h
Mess-System wird nur in Anwendungen mit hoher
oder kontinuierlicher Anforderungsrate verwendet
hoch
1558 a
622 a
mittel (90 %)
Zeit, zwischen Auftreten eines F-Fehlers und
Signalisierung
£ 1 ms
Winkel, zwischen Fehleraufkommen und
Signalisierung
± 0,3510 °, bei 1024 Perioden;
± 0,1760 °, bei 2048 Perioden;
± 0,0879 °, bei 4096 Perioden;
bezogen auf die Mess-Systemwelle
20 Jahre
FG41_Manual-de_R1
