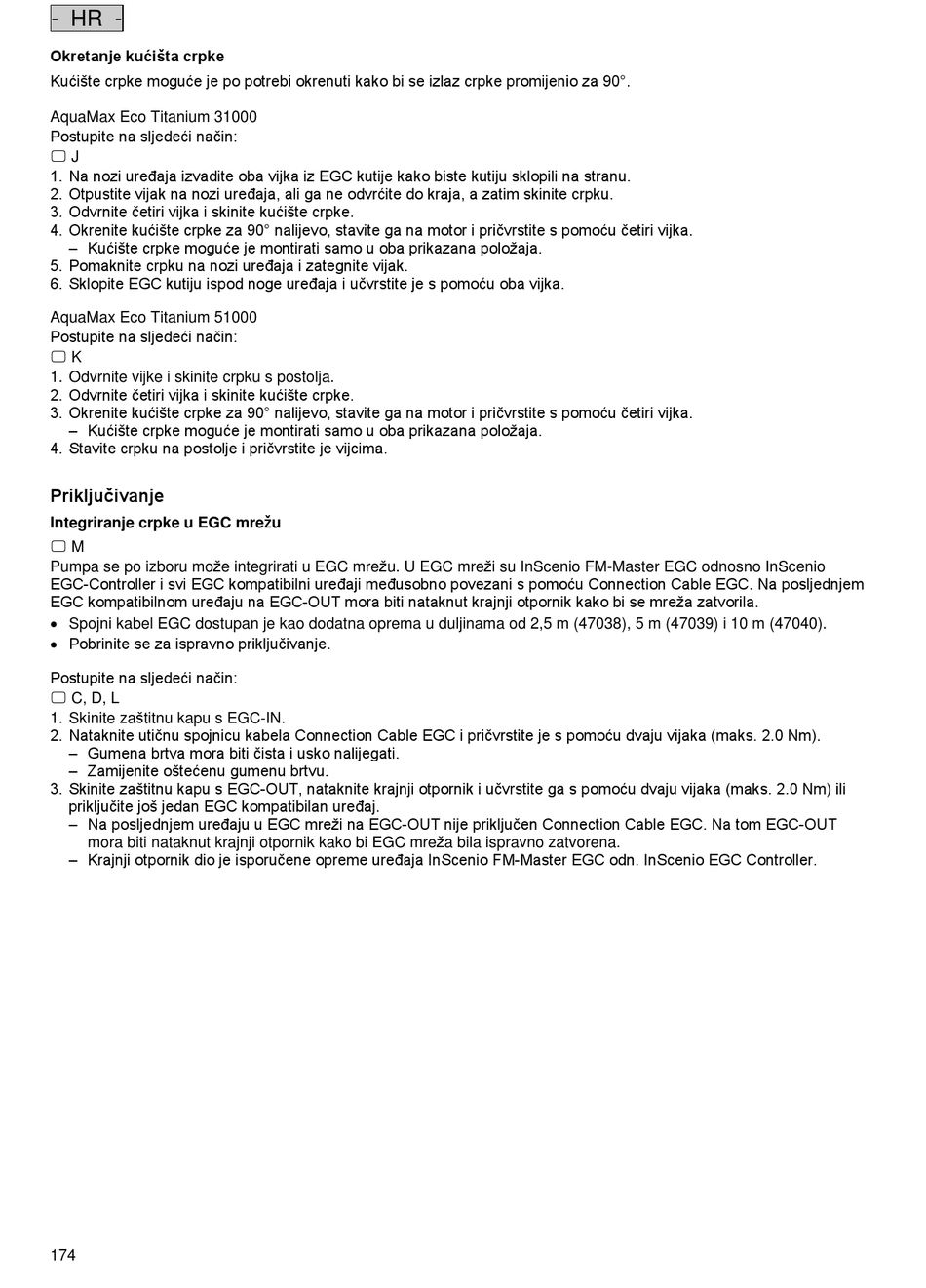

- HR -
Okretanje kućišta crpke
Kućište crpke moguće je po potrebi okrenuti kako bi se izlaz crpke promijenio za 90°.
AquaMax Eco Titanium 31000
Postupite na sljedeći način:
 J
1. Na nozi uređaja izvadite oba vijka iz EGC kutije kako biste kutiju sklopili na stranu.
2. Otpustite vijak na nozi uređaja, ali ga ne odvrćite do kraja, a zatim skinite crpku.
3. Odvrnite četiri vijka i skinite kućište crpke.
4. Okrenite kućište crpke za 90° nalijevo, stavite ga na motor i pričvrstite s pomoću četiri vijka.
– Kućište crpke moguće je montirati samo u oba prikazana položaja.
5. Pomaknite crpku na nozi uređaja i zategnite vijak.
6. Sklopite EGC kutiju ispod noge uređaja i učvrstite je s pomoću oba vijka.
AquaMax Eco Titanium 51000
Postupite na sljedeći način:
 K
1. Odvrnite vijke i skinite crpku s postolja.
2. Odvrnite četiri vijka i skinite kućište crpke.
3. Okrenite kućište crpke za 90° nalijevo, stavite ga na motor i pričvrstite s pomoću četiri vijka.
– Kućište crpke moguće je montirati samo u oba prikazana položaja.
4. Stavite crpku na postolje i pričvrstite je vijcima.
Priključivanje
Integriranje crpke u EGC mrežu
 M
Pumpa se po izboru može integrirati u EGC mrežu. U EGC mreži su InScenio FM-Master EGC odnosno InScenio
EGC-Controller i svi EGC kompatibilni uređaji međusobno povezani s pomoću Connection Cable EGC. Na posljednjem
EGC kompatibilnom uređaju na EGC-OUT mora biti nataknut krajnji otpornik kako bi se mreža zatvorila.
 Spojni kabel EGC dostupan je kao dodatna oprema u duljinama od 2,5 m (47038), 5 m (47039) i 10 m (47040).
 Pobrinite se za ispravno priključivanje.
Postupite na sljedeći način:
 C, D, L
1. Skinite zaštitnu kapu s EGC-IN.
2. Nataknite utičnu spojnicu kabela Connection Cable EGC i pričvrstite je s pomoću dvaju vijaka (maks. 2.0 Nm).
– Gumena brtva mora biti čista i usko nalijegati.
– Zamijenite oštećenu gumenu brtvu.
3. Skinite zaštitnu kapu s EGC-OUT, nataknite krajnji otpornik i učvrstite ga s pomoću dvaju vijaka (maks. 2.0 Nm) ili
priključite još jedan EGC kompatibilan uređaj.
– Na posljednjem uređaju u EGC mreži na EGC-OUT nije priključen Connection Cable EGC. Na tom EGC-OUT
mora biti nataknut krajnji otpornik kako bi EGC mreža bila ispravno zatvorena.
– Krajnji otpornik dio je isporučene opreme uređaja InScenio FM-Master EGC odn. InScenio EGC Controller.
