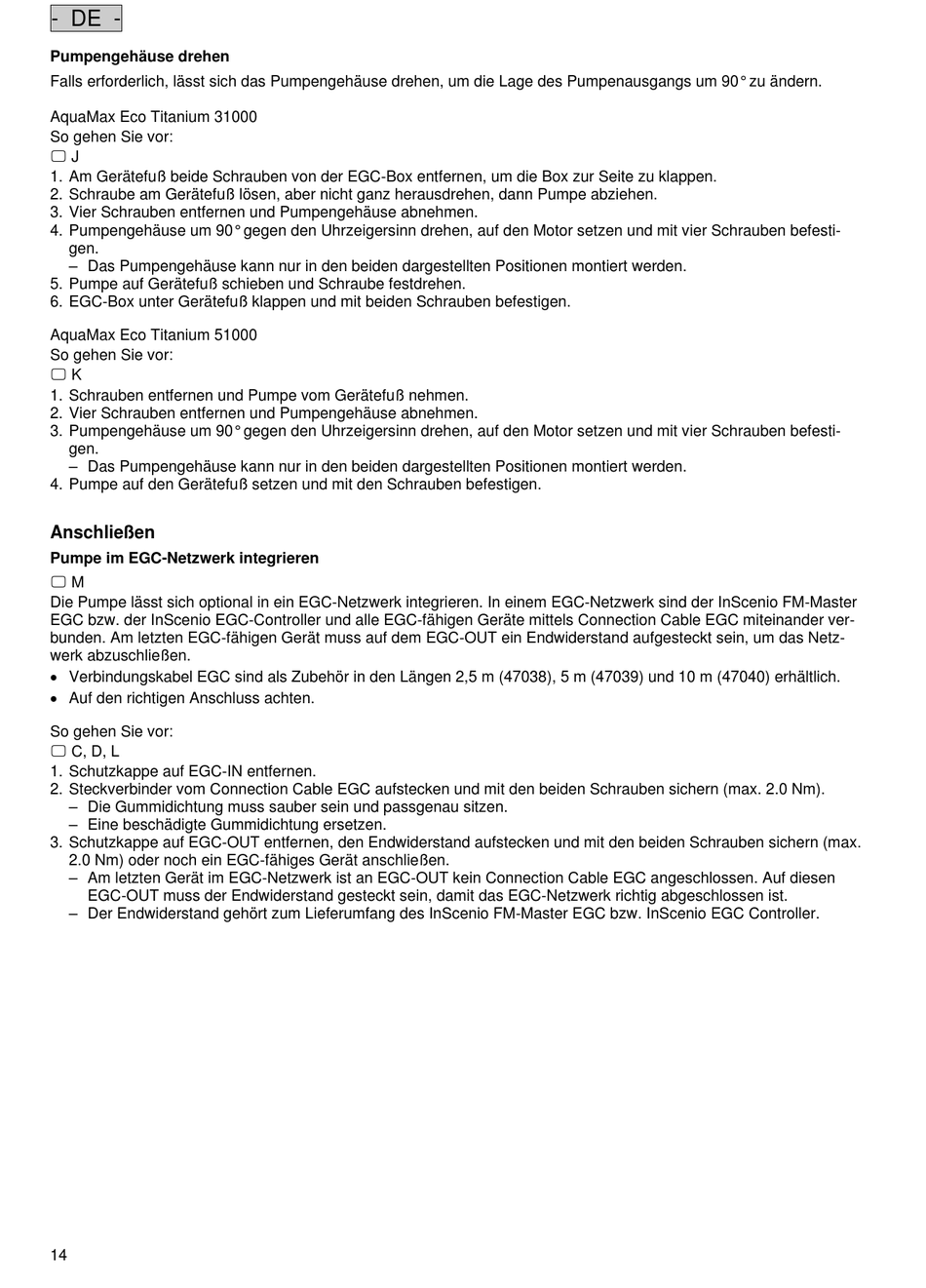

- DE -
Pumpengehäuse drehen
Falls erforderlich, lässt sich das Pumpengehäuse drehen, um die Lage des Pumpenausgangs um 90° zu ändern.
AquaMax Eco Titanium 31000
So gehen Sie vor:
 J
1. Am Gerätefuß beide Schrauben von der EGC-Box entfernen, um die Box zur Seite zu klappen.
2. Schraube am Gerätefuß lösen, aber nicht ganz herausdrehen, dann Pumpe abziehen.
3. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
4. Pumpengehäuse um 90° gegen den Uhrzeigersinn drehen, auf den Motor setzen und mit vier Schrauben befesti-
gen.
– Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
5. Pumpe auf Gerätefuß schieben und Schraube festdrehen.
6. EGC-Box unter Gerätefuß klappen und mit beiden Schrauben befestigen.
AquaMax Eco Titanium 51000
So gehen Sie vor:
 K
1. Schrauben entfernen und Pumpe vom Gerätefuß nehmen.
2. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
3. Pumpengehäuse um 90° gegen den Uhrzeigersinn drehen, auf den Motor setzen und mit vier Schrauben befesti-
gen.
– Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
4. Pumpe auf den Gerätefuß setzen und mit den Schrauben befestigen.
Anschließen
Pumpe im EGC-Netzwerk integrieren
 M
Die Pumpe lässt sich optional in ein EGC-Netzwerk integrieren. In einem EGC-Netzwerk sind der InScenio FM-Master
EGC bzw. der InScenio EGC-Controller und alle EGC-fähigen Geräte mittels Connection Cable EGC miteinander ver-
bunden. Am letzten EGC-fähigen Gerät muss auf dem EGC-OUT ein Endwiderstand aufgesteckt sein, um das Netz-
werk abzuschließen.
 Verbindungskabel EGC sind als Zubehör in den Längen 2,5 m (47038), 5 m (47039) und 10 m (47040) erhältlich.
 Auf den richtigen Anschluss achten.
So gehen Sie vor:
 C, D, L
1. Schutzkappe auf EGC-IN entfernen.
2. Steckverbinder vom Connection Cable EGC aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
3. Schutzkappe auf EGC-OUT entfernen, den Endwiderstand aufstecken und mit den beiden Schrauben sichern (max.
2.0 Nm) oder noch ein EGC-fähiges Gerät anschließen.
– Am letzten Gerät im EGC-Netzwerk ist an EGC-OUT kein Connection Cable EGC angeschlossen. Auf diesen
EGC-OUT muss der Endwiderstand gesteckt sein, damit das EGC-Netzwerk richtig abgeschlossen ist.
– Der Endwiderstand gehört zum Lieferumfang des InScenio FM-Master EGC bzw. InScenio EGC Controller.
14
