INSTALLATIONSANVISNING COMPACT 3020

Denna anvisning tar upp installation
och montering av värmepanna och
expansionskärl. Läs noggrant igenom
denna anvisning innan värmepannan
monteras.
Denna anvisning är godkänd för värme-
panna Alde Compact 3020 monterad i
husvagn, husbil och byggnad enligt CE
0402 Nr. SC0653-13 och har E5 märkning
för installation i fordon enligt R122, nr. 00
001 och R10, nr. 04 166.
Installation och reparation får endast utfö-
ras av fackman. Nationella bestämmelser
skall följas.
TEKNISK DATA
Mått / Vikt
Värmepannans höjd:
Värmepannans bredd:
Värmepannans längd:
Vikt: 14 kg (utan vätska)
Gas: Propan
Effekt Steg 1: 3,3 kW
Förbrukning: 245 g/h
Effekt Steg 2: 5,5 kW
Förbrukning: 405 g/h
Tryck: I
3+
I
3B/P
Volym / Tryck / Temp.
Vätskevolym radiatorvatten:
Vätskevolym varmvatten:
Max tryck radiatorvatten:
Max tryck varmvatten:
Systemtemperatur: max 85°C.
230–240 V ~
Effekt element:
(2 alt 3 kW)
12 V DC
Strömförbrukning: 1 amp (max)
Säkring:
6
Downloaded from www.Manualslib.com
MONTERING AV VÄRME-
PANNAN
Värmepannan placeras lämpligast i garde-
rob eller förråds utrymme, men kan även
placeras under golvet på fordonet. Vid
placering utanför fordonet skall värmepan-
nan byggas in i ett slutet utrymme så att
den skyddas mot vattenstänk, avgaser m m.
Vid val av placering skall också hänsyn
tas så att servicelucka kan demonteras
(A 1) samt att utrymme fi nns för byte av
komponenter vid service.
Dataskylten på värmepannan skall vara
läsbar efter installation.
Inbyggnadsmåtten enligt fi g A är rekom-
menderade mini mummått vid montering
av värmepanna.
310 mm
Utrymmet där värmepannan monteras
340 mm
måste vara ventilerat, ventiationsarea
510 mm
minst 70 cm
Värmepannan skruvas fast i golvet genom
Butan
fästkonsolernas hål (A 2).
3.8 kW
OBS! Värmepannan får inte placeras i
passagerarutrymmet på fordon av
275 g/h
typ M2 resp. M3.
6,4 kW
Fig A
460 g/h
1. Servicelucka
28-30/37 mbar
2. Hål för fastskruvning
30 mbar
MONTERING AV
3,5 liter
TAKSKORSTEN
8,4 liter
Värmepannan får endast monteras med
0,05 MPa
originalskorsten. Skorstenen får inte
(0,5 bar)
blockeras.
0,3 MPa
Takskorstenen bör monteras på vågrätt
(3,0 bar)
underlag, (dock max 30° taklutning). Före-
mål får ej monteras på taket inom en radie
på 200 mm från skorstenen.
Märk ut centrum där skorstenen skall
1 x 1050 W
monteras och borra ett Ø 76 mm hål
1 x 2100 W
genom taket.
Montera skorstenen uppifrån taket. Täta
mellan fästbricka (C 4) och tak (C 5) med
tätningsmedel för karosseribruk samt
3,15 amp+/3,15 amp-
skruva fast skorstenen med 6 st plåtskru-
var (C 6).
manuals search engine
2
.
MONTERING AV
VÄGGSKORSTEN
Värmepannan får endast monteras med
originalskorsten. Skorstenen får inte block-
eras. Vid val av placering ska hänsyn tas
till att skorsten alltid ska få tillräcklig ventile-
ring av avgaserna ut i det fria.
Väggskorstenen bör monteras på en så
rak yta som möjligt samt så att luft fritt kan

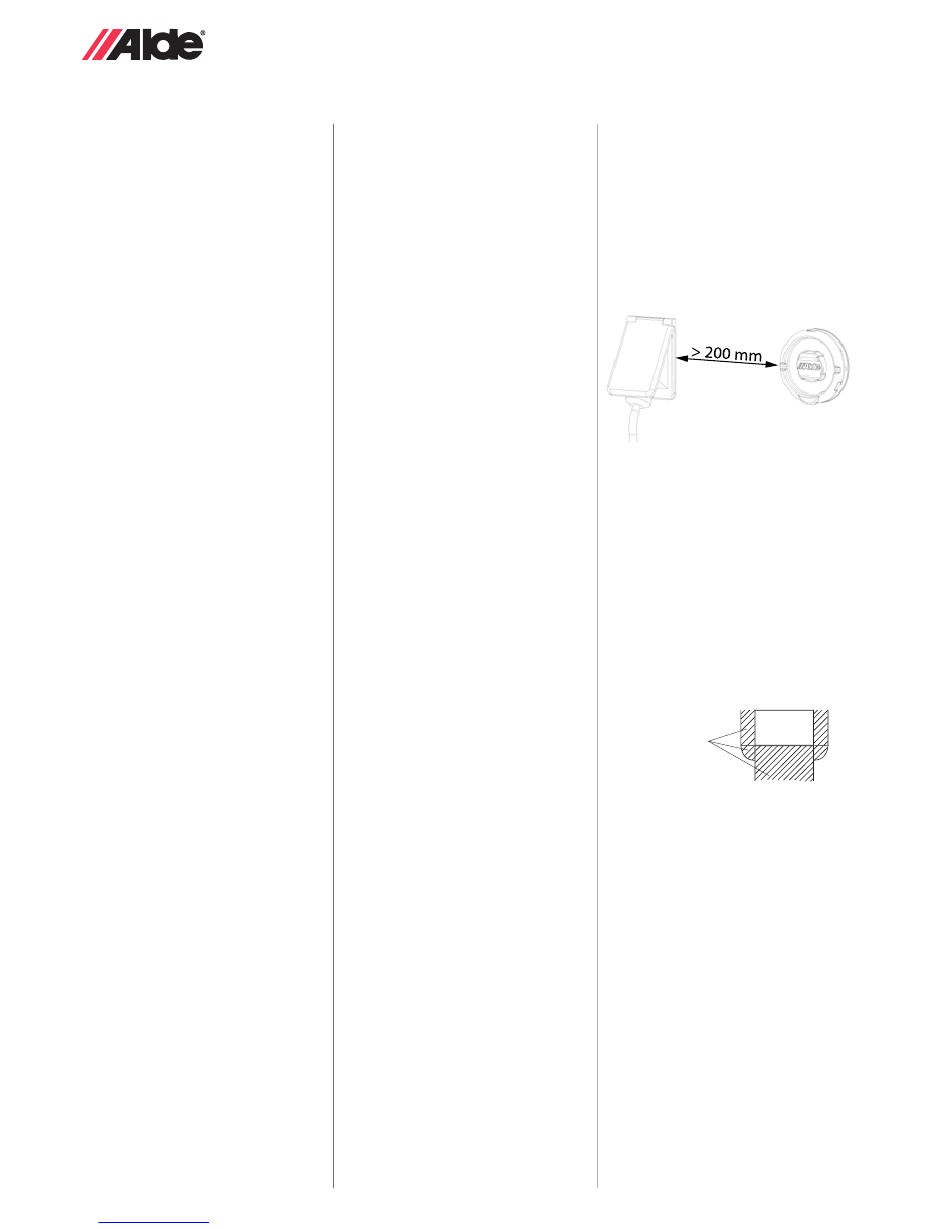

cirkulera förbi skorstenen. Avstånd i sidled
till utskjutande del ska vara minst 200mm.
Skorstenen får inte monteras närmare än
300 mm i sidled från ett öppnings bart föns-
ter eller ventilations intag.
Skorstenen får inte monteras under ett
öppningsbart fönster eller ventilationsintag,
se skiss.
Monteras skorstenen närmare än ovanstå-
ende mått skall fönsterbrytare monteras
som stänger gasoldriften när fönstret är
öppet. För att säkerställa pannans funktion
bör inget föremål monteras inom en radie
på 300 mm runt skorstenen (ej krav från
myndighet).
Fönster
Ej tilllåten zon
OBSERVERA att gällande nationella
bestämmelser skall följas.
Avståndet från skorsten till ventila tions-
intag under fordonet bör ha en längd på
minst 300 mm (ej krav från myndighet).
Avståndet från skorsten till påfyllnadsställe
eller ventilation för drivmedel skall vara
minst 500 mm.
Märk ut var skorstenen skall sitta. Borra
därefter ett Ø 83 mm hål genom ytterväg-
gen. Montera först packningen (B 7) och
skruva därefter fast skorstenen
(B 8) med de sex plåtskruvarna (B 9).
Om ytan är strukturerad, typ kulhamrad
plåt, skall tätningsmedel för karosseribruk
användas vid packningen.
Observera att skorstenen monteras med
böjen uppåt, (skorstenen är även märkt
med TOP OBEN). Montera därefter plast-
hatten (B 10a) och O-ringen (B 10b) med
medföljande två skruvar (B 11).
