BRUKSANVISNING COMPACT 3020

Läs noggrant igenom denna anvisning
innan värmepannan tas i bruk. För
bruksanvisning och installationsan-
visning av manöverpanel se separata
anvisningar.
Denna anvisning är godkänd för panna
Alde Compact 3020 monterad i husvagn,
husbil och byggnad enligt CE 0402 Nr.
SC0653-13 och har E5 märkning för
installation i fordon enligt R122, nr. 00 001
och R10, nr. 04 166.
Installation och reparation får endast utfö-
ras av fackman. Nationella bestämmelser
skall följas.
VÄRMEPANNANS
KONSTRUKTION
Värmepannan består av tre excentriskt
monterade rör, (värmeväxlaren, vatten-
manteln för värmesystemet och ytterst
vattenmanteln för varmvatten). De två
yttre rören med gavlar och anslutningar är
tillverkade i rostfritt stål medan värmeväx-
laren är av aluminium.
Värmeväxlaren är avdelad i två cirkel-
halvor. Brännaren är placerad i den övre
halvan som utgör för brännings rummet och
i den nedre halvan leds rökgaser ut.
På värmeväxlarens gavel är brännar-
huset monterat. Detta består av för-
bränningsfl äkt, brännare, magnetventil
och insug nings-/avgasanslutning.
I vattenmanteln för värmesystemet är två
elpatroner monterade.
Maxeffekten är 2 eller 3 kW beroende på
modell.
FUNKTIONSBESKRIVNING
Gasoldrift
När gasoldrift väljs på manöverpanelen,
startar förbränningsfl äkten. Vid rätt varvtal
ger fl äkten en signal till kretskortet att vär-
mepannan kan tändas. Tändgnistor sänds
från tändstiftet samtidigt som magnetven-
tilen öppnar för gas.
Brännaren tänds och en sensor skickar
signal tillbaka till kretskortet att värmepan-
nan tänt och tändgnistan upphör. Bränna-
ren brinner nu tills värmepannans termo-
stat eller rumstermostaten uppnått inställt
temperaturvärde.
Skulle värmepannan slockna av någon
anledning, känner sensorn av detta och
värmepannan gör ett nytt startförsök
(i ca 10 sek).
Elpatronsdrift
När eldrift väljs i något av effektlägena på
manöverpanelen drar 12 volts relä erna på
krets kortet, så att 230–240 V~ spänning
går till elementen. Elpatronen styrs på
liknande sätt som gasolpannan.
Varmvatten
När endast varmvatten önskas, t ex som-
martid behövs inga inställningar göras,
värmepannan sköter denna funktion auto-
matiskt.
Downloaded from www.Manualslib.com
Pumpen startar först när temperaturen i
fordonet är lägre än inställd temperatur
(se punkt 4, manöverpanel).
Om fordonstemperaturen är högre startar
inte pumpen.

VIKTIG INFORMATION

• Värmepannan får inte startas utan
glykolvätska.
• Uppvärmning av glykolvätska kan ske
utan att varmvattenberedaren är fylld
med färskvatten.
• Gasolpannan och elpatronen kan
samköras.
• Slå alltid ifrån huvudström brytaren
till värmepannan när fordonet inte
används.
• Töm alltid varmvattenberedaren från
färskvatten när frostrisk föreligger.
• Gasolpannan får inte vara igång vid
tankning av fordon i garage eller
liknande.
• Vid tvättning av fordonet får man inte
spola direkt mot skorstenen.
VARMVATTENBEREDAREN
I värmepannan fi nns en inbyggd varmvat-
tenberedare med en volym på cirka 8,5
liter färskvatten. Varmvattenberedaren
kan producera cirka 12 liter 40°C vatten
per halvtimme (vid 10°C kallvattentemp).
Om elpatron används istället för gas för
att värma upp beredaren, minskar kapaci-
teten något.
Spola alltid igenom beredaren innan den
används, speciellt efter längre stillestånd.
OBS! Varmvattnet är ej avsett för
dricks vatten eller till matlagning.
Vid kontinuerlig användning av beredaren
skall den tömmas ca 1 gång/mån, detta
för att bilda en ny luftkudde i beredaren.
Luftkudden används för att ta upp tryck-
stötar i beredaren.
För tömning av specialanpassade
värmepannor samt det övriga färskvat-
tensystemet i fordonet, se tillverkarens
bruksanvisning.
OBS! Färskvattnet i varmvattenbereda-
ren skall alltid tappas ut när det är risk
för frost och fordonet inte används.
Garantin täcker inte frostskador.
manuals search engine
Tömning av beredaren med kombinerad
säkerhets-/avtappningsventil:
1. Slå ifrån färskvattenpumpen.
2. Öppna samtliga vattenkranar.
3. Öppna därefter säkerhets-/avtappnings-
ventilen genom att föra upp den gula
spaken (M) i vertikalt läge alternativt
vrida vredet (K) 180°.
4. Beredaren töms nu direkt ut under fordo-
net via säkerhets-/avtappningsventilens
slang. Kontrollera att allt vatten rinner ut
(ca 7-10 liter). Låt ventilen vara öppen
tills beredaren skall användas igen.
OBS! Kontrollera så att den automatiska
backventilen (N) öppnar och släpper in luft i
beredaren vid avtappning samt att slangen
ej är igentäppt.

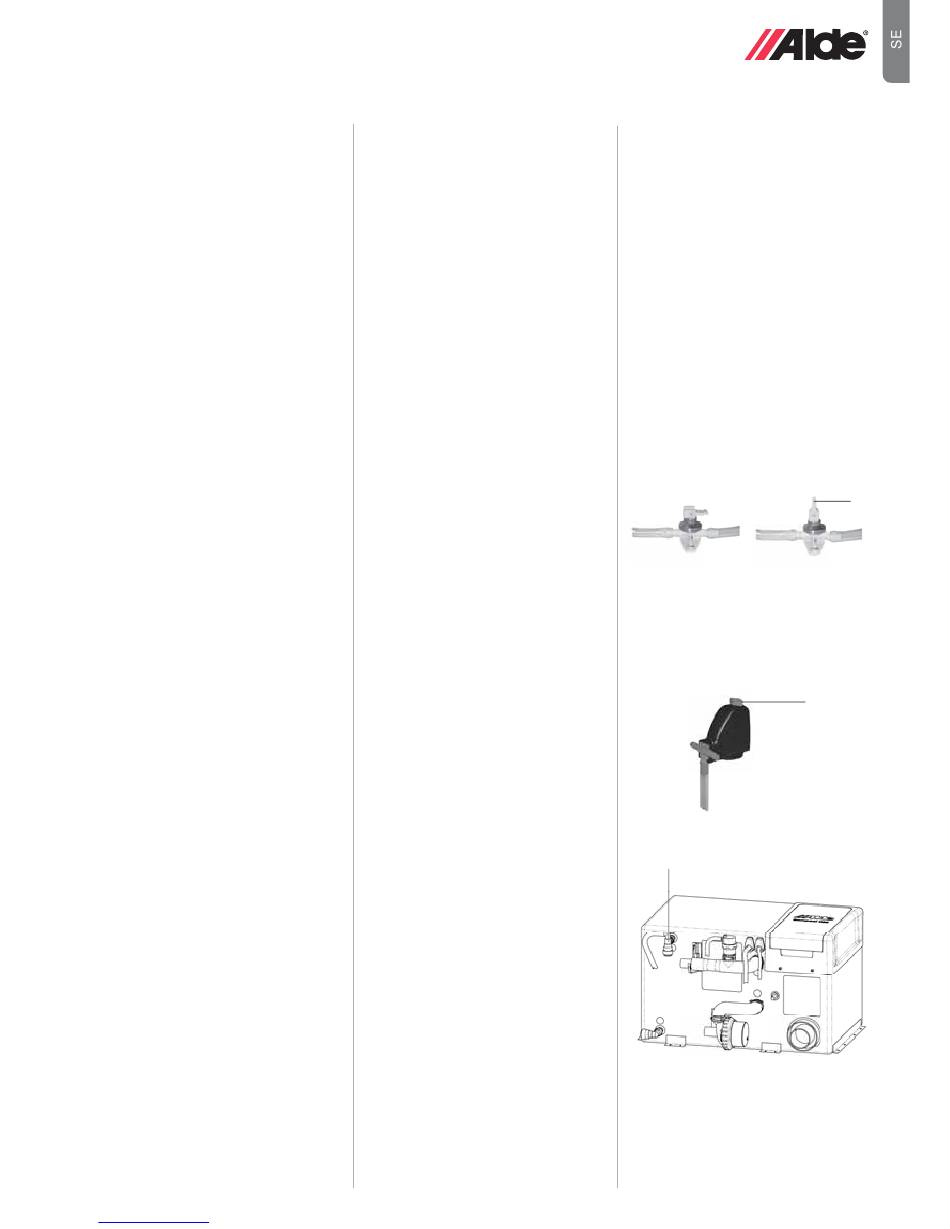

Öppning av manuell
säkerhets/avtappningsventil
Stängd Öppen
Öppning av automatisk
säkerhets/avtappningsventil
K
N
M
3
