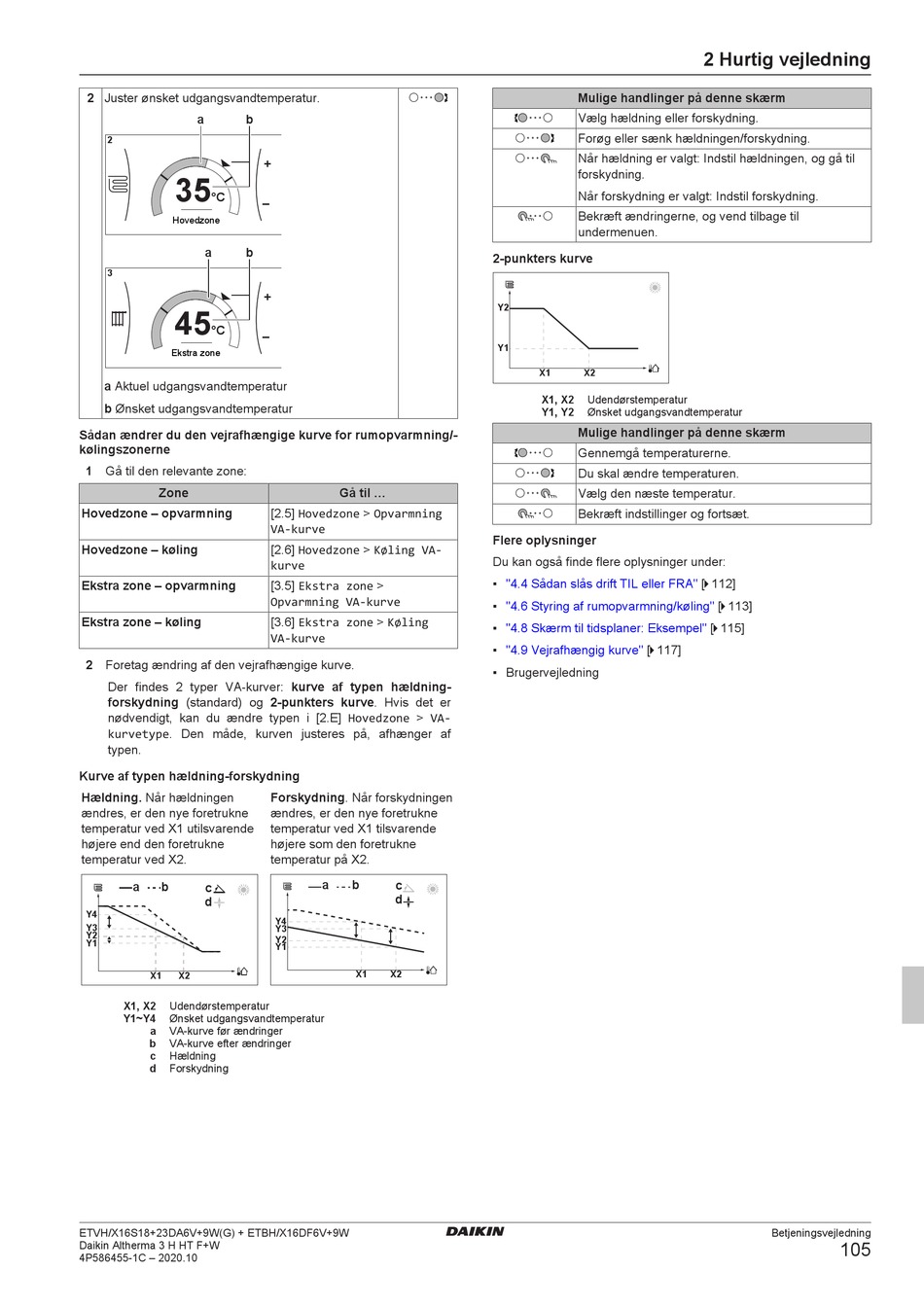

Daikin Altherma 3 H HT F+W Betriebsanleitung Seite 105

2 Juster ønsket udgangsvandtemperatur.
a b
2
35
°C
Hovedzone
a b
3
45
°C
Ekstra zone
a Aktuel udgangsvandtemperatur
b Ønsket udgangsvandtemperatur
Sådan ændrer du den vejrafhængige kurve for rumopvarmning/-
kølingszonerne
1 Gå til den relevante zone:
Zone
Hovedzone – opvarmning
Hovedzone – køling
Ekstra zone – opvarmning
Ekstra zone – køling
2 Foretag ændring af den vejrafhængige kurve.
Der findes 2 typer VA-kurver: kurve af typen hældning-
forskydning (standard) og 2-punkters kurve. Hvis det er
nødvendigt, kan du ændre typen i [2.E] Hovedzone > VA-
kurvetype. Den måde, kurven justeres på, afhænger af
typen.
Kurve af typen hældning-forskydning
Hældning. Når hældningen
ændres, er den nye foretrukne
temperatur ved X1 utilsvarende
højere end den foretrukne
temperatur ved X2.
a b
c
d
Y4
Y3
Y2
Y1
X1 X2
X1, X2 Udendørstemperatur
Y1~Y4 Ønsket udgangsvandtemperatur
a VA-kurve før ændringer
b VA-kurve efter ændringer
c Hældning
d Forskydning
ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DF6V+9W
Daikin Altherma 3 H HT F+W
4P586455-1C – 2020.10
+
–
+
–
Gå til ...
[2.5] Hovedzone > Opvarmning
VA-kurve
[2.6] Hovedzone > Køling VA-
kurve
[3.5] Ekstra zone >
Opvarmning VA-kurve
[3.6] Ekstra zone > Køling
VA-kurve
Forskydning. Når forskydningen
ændres, er den nye foretrukne
temperatur ved X1 tilsvarende
højere som den foretrukne
temperatur på X2.
a b c
d
Y4
Y3
Y2
Y1
X1 X2
Mulige handlinger på denne skærm
Vælg hældning eller forskydning.
Forøg eller sænk hældningen/forskydning.
Når hældning er valgt: Indstil hældningen, og gå til
forskydning.
Når forskydning er valgt: Indstil forskydning.
Bekræft ændringerne, og vend tilbage til
undermenuen.
2-punkters kurve
Y2
Y1
X1 X2
X1, X2 Udendørstemperatur
Y1, Y2 Ønsket udgangsvandtemperatur
Mulige handlinger på denne skærm
Gennemgå temperaturerne.
Du skal ændre temperaturen.
Vælg den næste temperatur.
Bekræft indstillinger og fortsæt.
Flere oplysninger
Du kan også finde flere oplysninger under:
▪ "4.4 Sådan slås drift TIL eller
rumopvarmning/køling" [ 4 113]
▪ "4.6 Styring af
Eksempel" [ 4 115]
▪ "4.8 Skærm til tidsplaner:
kurve" [ 4 117]
▪ "4.9 Vejrafhængig
▪ Brugervejledning
2 Hurtig vejledning
FRA" [ 4 112]
Betjeningsvejledning
105
