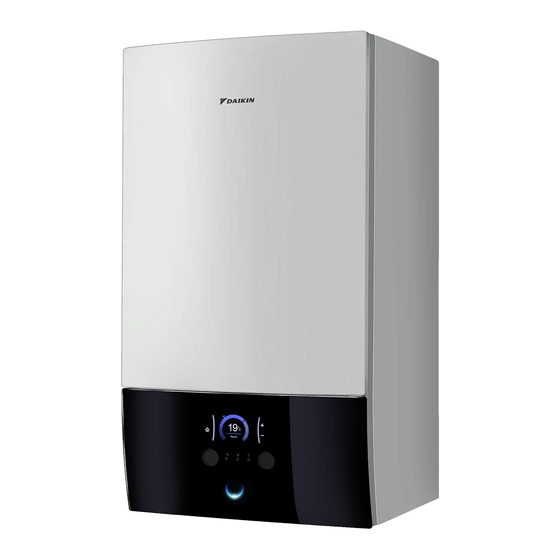

Daikin Altherma 3 H F+W Serie Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Daikin Anleitungen
  4. Wärmepumpen
  5. Altherma 3 H F+W Serie
  6. Betriebsanleitung
Daikin Altherma 3 H F+W Serie Betriebsanleitung

Daikin Altherma 3 H F+W Serie Betriebsanleitung
