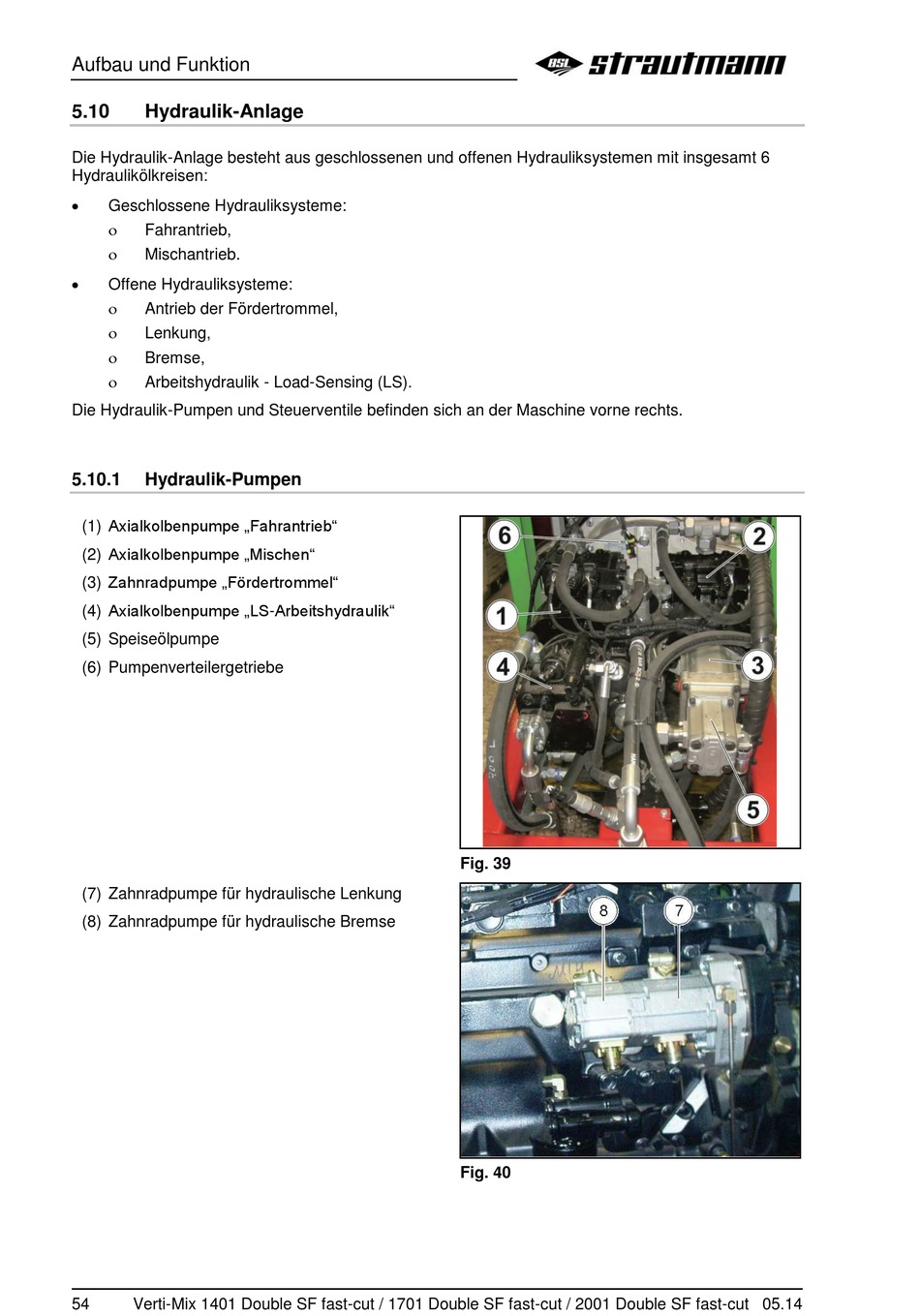

Hydraulik-Anlage; Hydraulik-Pumpen - BSL Strautmann Verti-Mix 1401 Originalbetriebsanleitung

Aufbau und Funktion
5.10

Hydraulik-Anlage

Die Hydraulik-Anlage besteht aus geschlossenen und offenen Hydrauliksystemen mit insgesamt 6
Hydraulikölkreisen:

Geschlossene Hydrauliksysteme:

Fahrantrieb,

Mischantrieb.

Offene Hydrauliksysteme:

Antrieb der Fördertrommel,

Lenkung,

Bremse,

Arbeitshydraulik - Load-Sensing (LS).
Die Hydraulik-Pumpen und Steuerventile befinden sich an der Maschine vorne rechts.
5.10.1

Hydraulik-Pumpen

(1) Axialkolbenpumpe „Fahrantrieb"
(2) Axialkolbenpumpe „Mischen"
(3) Zahnradpumpe „Fördertrommel"
(4) Axialkolbenpumpe „LS-Arbeitshydraulik"
(5) Speiseölpumpe
(6) Pumpenverteilergetriebe
(7) Zahnradpumpe für hydraulische Lenkung
(8) Zahnradpumpe für hydraulische Bremse
54 Verti-Mix 1401 Double SF fast-cut / 1701 Double SF fast-cut / 2001 Double SF fast-cut 05.14
Fig. 39
Fig. 40
