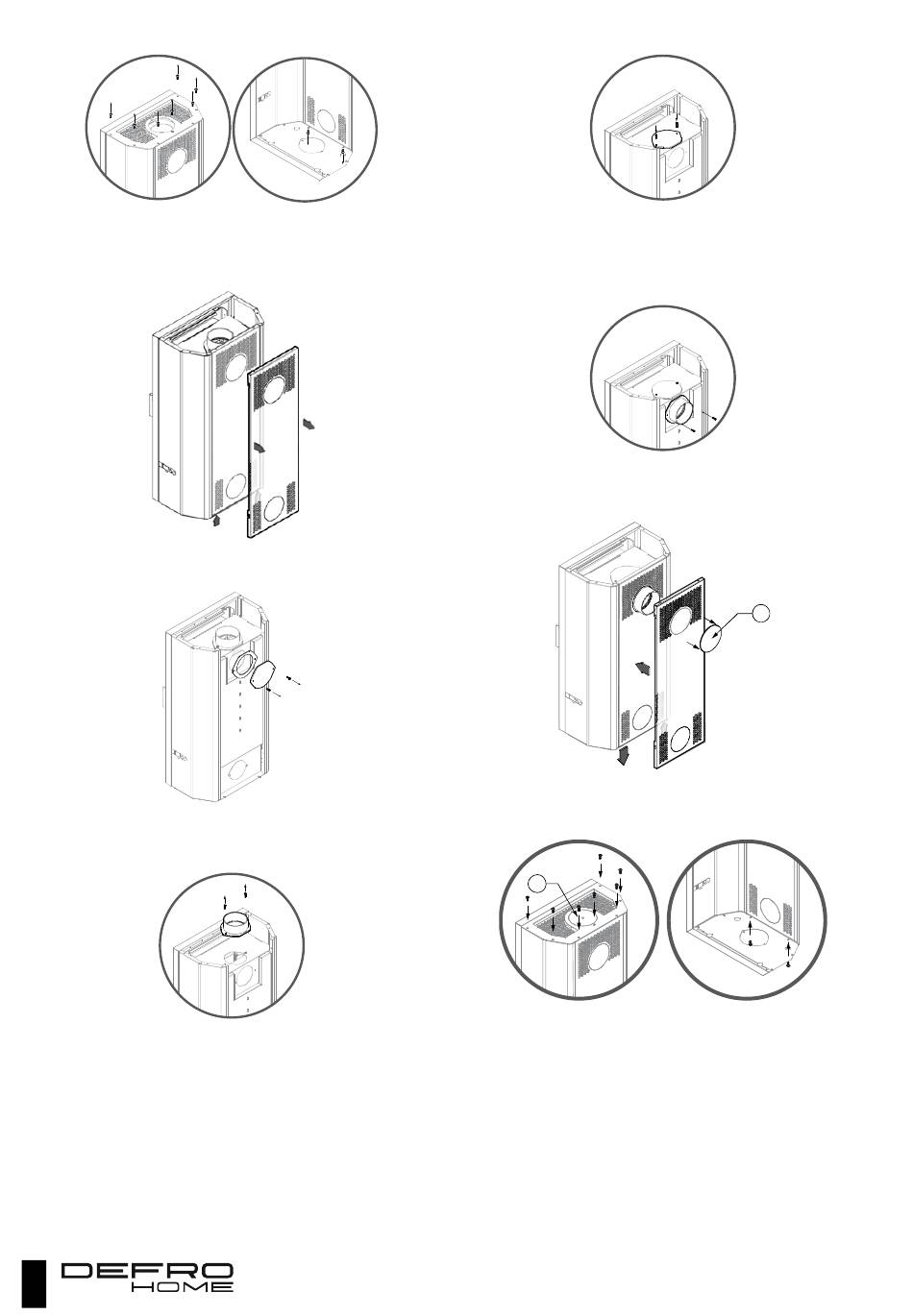

1.
Lösen Sie die Befestigungsschrauben des oberen Abdeck-
blechs und die zwei Befestigungsschrauben des hinteren
Verkleidungsblechs am Boden des Kaminofens. Entfernen
Sie das obere Abdeckblech.
2.
Heben Sie dabei das hintere Verkleidungsblech maximal an
und ziehen Sie ihn horizontal nach außen.
3.
Lösen Sie die Befestigungsschrauben und entfernen Sie den
Deckel des alternativen Abgasstutzens zusammen mit der
Dichtung.
4.
Halten Sie den Stahldeflektor des Abgasanschlusses durch
die Öffnung an der Rückseite und lösen Sie die Befesti-
gungsschrauben. Entfernen Sie den Abgasstutzen mit der
Dichtung und legen Sie den Stahldeflektor auf den Vermiculi-
tedeflektor im Kaminofen.
18
5.
Legen Sie den Deckel mit seiner Dichtung vom hinteren Ab-
gasanschluss auf die Öffnung oben, so dass die Positionen
der Montagelöcher übereinstimmen. Heben Sie den Stahlde-
flektor wieder an und befestigen Sie den Deckel zusammen
mit dem Stahldeflektor mittels der Befestigungsschrauben.
6.
Legen Sie den Abgasanschluss an die hintere Öffnung an,
so dass sich die flache Kante oben befindet. Befestigen Sie
den Abgasstutzen mit den Schrauben.
7.
Brechen Sie den Blinddeckel (1) in dem hinteren Abdeck-
blech vorsichtig ab und setzen Sie das Abdeckblech wieder
an.
2
8.
Setzen Sie das oberen Abdeckblech an und befestigen Sie
es und das hintere Blech mit den Schrauben.
7.3.5. ÄNDERUNG DER POSITION DES VERBRENNUNGSLUFT-
ANSCHLUSSES
Dieser Kapitel betrifft die Ausführungen SOLUM LOG und ORBIS
LOG nicht. Die Ausführungen SOLUM TOP und ORBIS TOP haben
keinen Blinddeckel für den unteren Verbrennungsluftanschluss.
1
