Bewegungsmelder theLuxa P300 KNX

5.2 Parkplatzbeleuchtung mit Zeitschaltprogramm

Die Parkplatzbeleuchtung einer Firma wird mit Bewegungsmelder gesteuert.
Das Licht soll jedoch nur bei Bedarf einschalten, d.h. nur wenn es draußen zu dunkel ist.
Dazu wird die Helligkeitsschwelle auf 10 lx eingestellt
Der Parkplatz wird von 16:00 bis 18:00 permanent beleuchtet, sofern die Helligkeitsschwelle
unterschritten ist. Bewegung wird hier nicht berücksichtigt.
Von 18:00 bis 19:00 wird das Licht für eine Dauer von 5 Minuten eingeschaltet wenn der Parkplatz
betreten wird.
Während der restlichen Zeit, wird das Licht bei erkannter Bewegung (unter Berücksichtigung der
Helligkeit) nur für 2 Minuten eingeschaltet.
Diese Funktionen werden mit Hilfe der alternativen Nachlaufzeit und der integrierten Schaltuhr
realisiert.
Um die ganze Fläche abzudecken werden mehrere Geräte verwendet.
Ein Gerät arbeitet als Master in Parallelschaltung (M) und sendet die Schaltbefehle an den Schaltaktor.
Die anderen arbeiten als Slave (S1, S2 usw.) und melden lediglich erkannte Bewegung.
Aktuelle Uhrzeit und Wochentag können z.B. von einer Meteodata 140 S GPS Wetterstation empfangen
werden.
5.2.1 Geräte:
•
theLuxa P300 KNX (Best Nr. 1019610 / 1019611)
•
RMG 8 T (Best. Nr. 4930200)
•
Meteodata 140 S GPS KNX (Best Nr. 1409208)

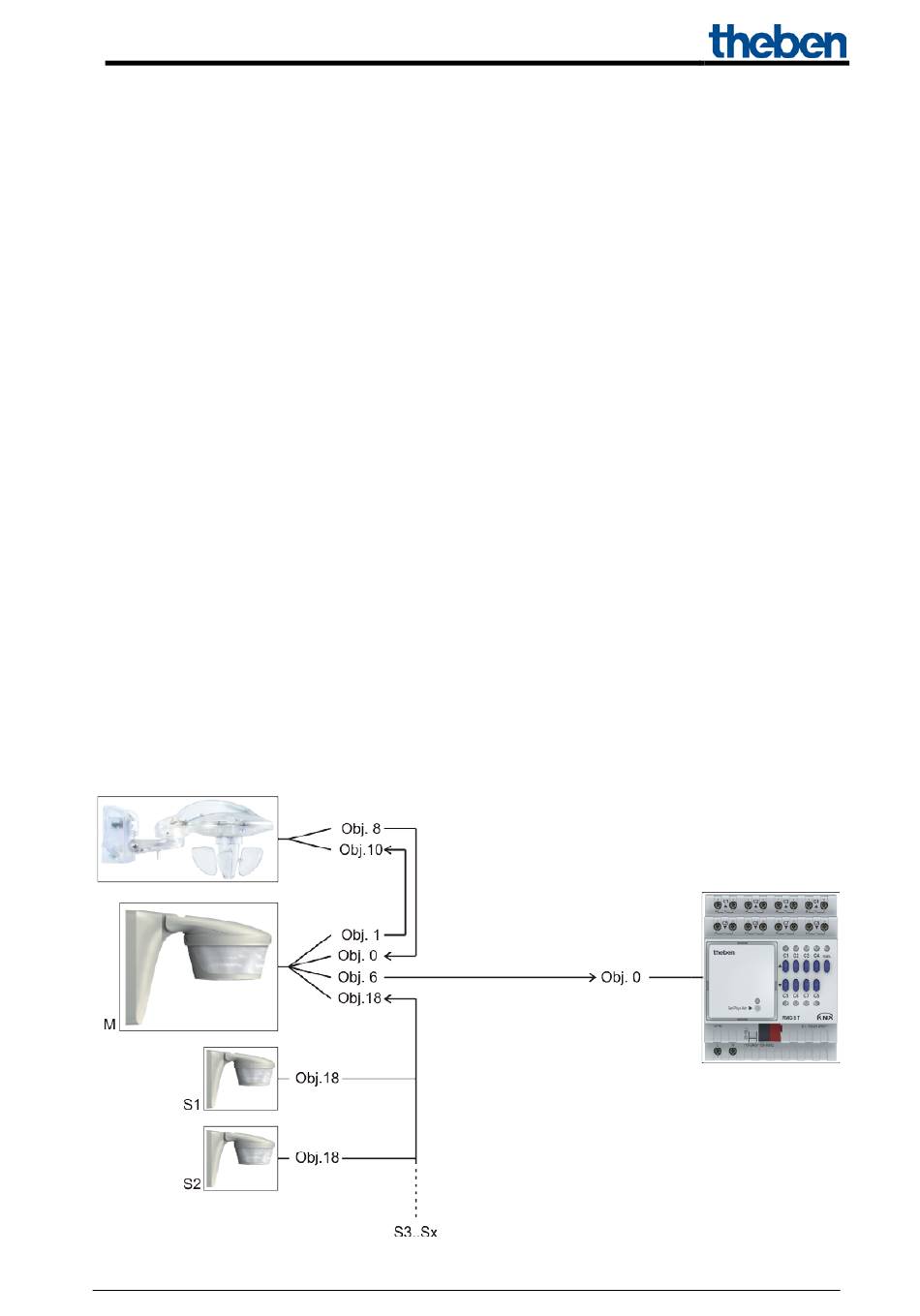

5.2.2 Übersicht
Abbildung 3
Stand: Jun-15 (Änderungen vorbehalten) Seite 57 von 64
