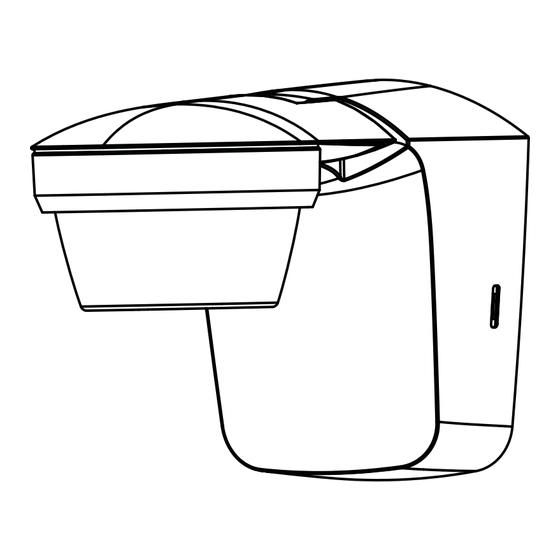

theLuxa S360 WH
theLuxa S360 BK

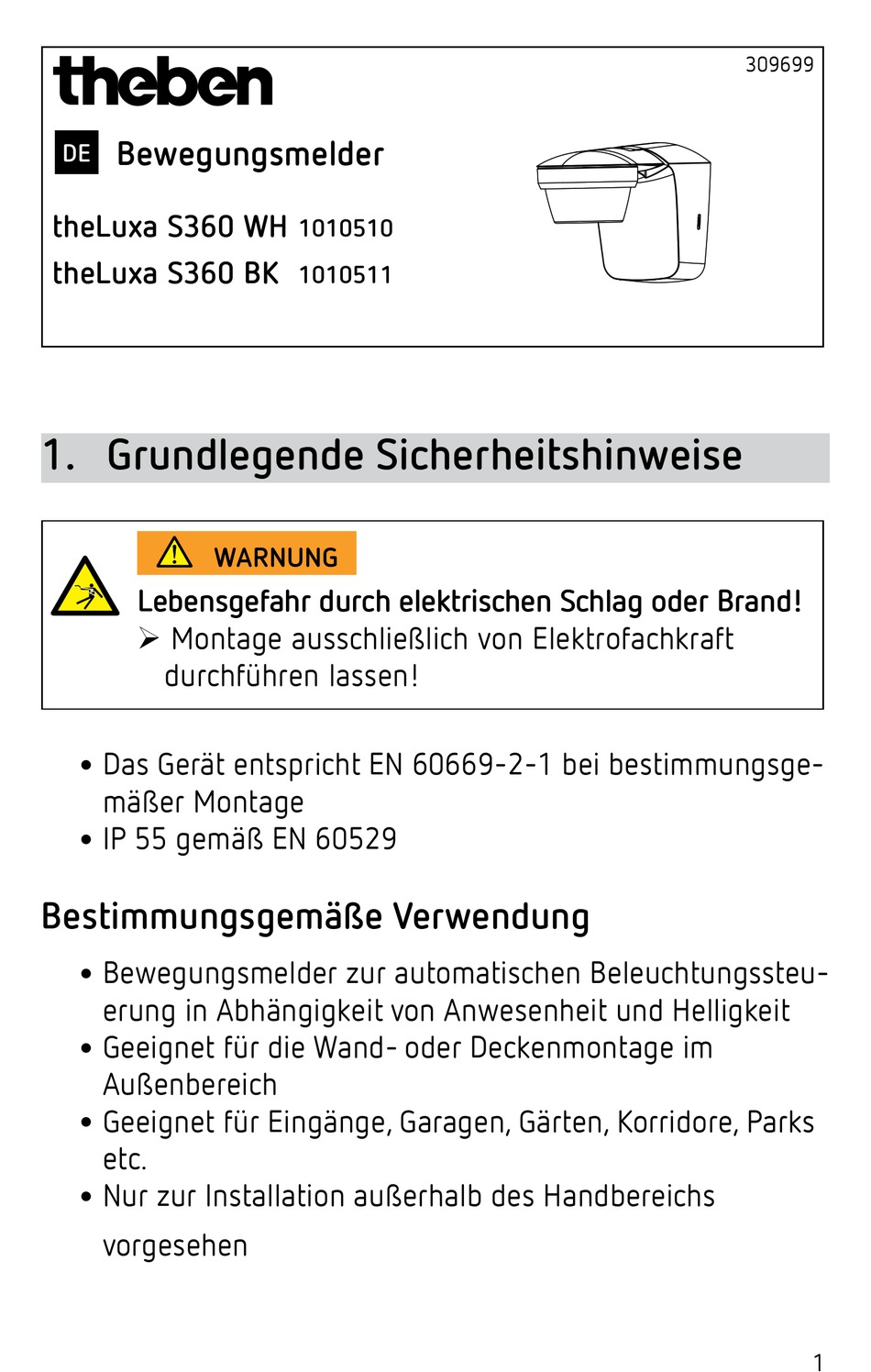

1. Grundlegende Sicherheitshinweise
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Das Gerät entspricht EN 60669-2-1 bei bestimmungsge-
mäßer Montage
•
IP 55 gemäß EN 60529
Bestimmungsgemäße Verwendung
•
Bewegungsmelder zur automatischen Beleuchtungssteu-
erung in Abhängigkeit von Anwesenheit und Helligkeit
•
Geeignet für die Wand- oder Deckenmontage im
Außenbereich
•
Geeignet für Eingänge, Garagen, Gärten, Korridore, Parks
etc.
•
Nur zur Installation außerhalb des Handbereichs
vorgesehen
1010510
1010511
WARNUNG
309699
1
