307343 Bewegungsmelder LUXA 103-100 DE WH 1030012 LUXA 103-101 DE WH 1030013 1. Grundlegende Sicherheitshinweise 2. Bestimmungsgemäße Verwendung Entsorgung 3. Gerätebeschreibung 4. Montage und Anschluss Bewegungsmelder montieren 4 Bewegungsmelder anschließen 7 Installationshinweise und Er- fassungsbereich... - Seite 2 5. Gehtest 6. Einstellung Helligkeit (LUX) einstellen Nachlaufzeit (TIME 1) einstellen 11 Empfindlichkeit (METER) ein- stellen Manuelle Betätigung Erfassungsbereich einschrän- 7. Technische Daten 8. Kontakt...
-
Seite 3: Grundlegende Sicherheitshinweise
1. Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! • Das Gerät entspricht EN 60669-2-1 bei bestimmungsge- mäßer Montage 2. Bestimmungsgemäße Verwendung • Bewegungsmelder zur automatischen Beleuchtungssteu- erung in Abhängigkeit von Anwesenheit und Helligkeit; LUXA 103-101 DE: geeignet zur automatischen Beleuch- tungs- und HLK-Steuerung •... -

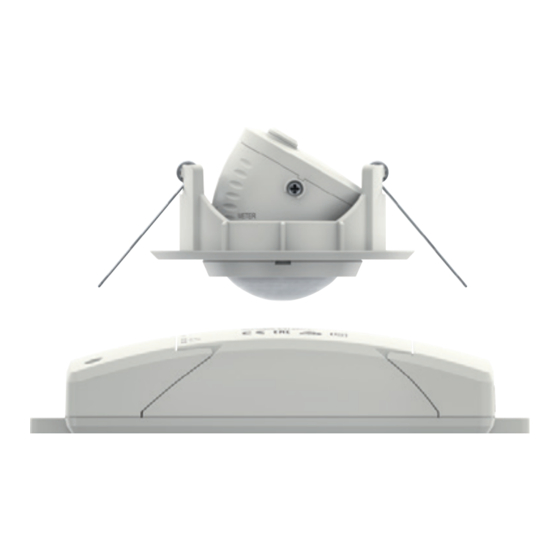

Seite 4: Gerätebeschreibung
3. Gerätebeschreibung Sensorteil 3 Potis um Nachlaufzeit (TIME), Helligkeitswert (LUX) und Erfassungsbe- reich (METER) einzustel- len; zusätzlich Einstellung von Zeit HKL (TIME 2) bei LUXA 103-101 DE rote LED Leistungsteil 4. Montage und Anschluss Gerät mit einem vorgeschalteten Leitungsschutzschalter Typ C (EN 60898-1) von max. 10 A absichern. Gerät mit einem vorgeschalteten Leitungsschutzschalter Typ C (EN 60898-1) von max. - Seite 5 230V Deckenöffnung mit Ø 65 mm erstellen † ¾ Ø 6 - 8 m m 5 0 - 6 0 m m Leistungsteil aufschrauben und aufklappen † ¾ Leistungsteil und Sensorteil gemäß Anschlussplan † ¾ anschließen L Ausbrüche am Leistungsteil können an Kabeldurchmesser angepasst werden (min.
- Seite 6 ACHTUNG: Netzwerkstecker muss fest eingerastet sein Leistungsteil durch die Deckenöffnung schieben und Sensor † ¾ mit gespannten Federn in der Decke befestigen Ø = 6 5 Bewegungsmelder mit Netz verbinden † ¾ The device need 60 seconds to warm up.
-
Seite 7: Bewegungsmelder Anschließen
Bewegungsmelder anschließen WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! Spannung freischalten † ¾ Gegen Wiedereinschalten sichern † ¾ Spannungsfreiheit prüfen † ¾ Erden und kurzschließen † ¾ Benachbarte, unter Spannung stehende Teile abdecken †... -
Seite 8: Installationshinweise Und Erfassungsbereich
Installationshinweise und Erfassungsbereich Da der Melder auf Temperaturschwankungen reagiert, nach- folgende Situationen vermeiden: Den Bewegungsmelder nicht auf Gegenstände mit stark † ¾ reflektierenden Oberflächen wie Spiegel etc. richten. Den Bewegungsmelder nicht in der Nähe von Wärme- † ¾ quellen wie Heizöffnungen, Klimaanlagen, Lampen etc. installieren. -
Seite 9: Gehtest
5. Gehtest Der Gehtest dient dazu, den Erfassungsbereich zu testen. Das Potenziometer Nachlaufzeit (TIME 1) auf Test stellen. † ¾ Der Bewegungsmelder reagiert nur auf Bewegungen, die Lichtmessung ist ausgeschaltet. Durch den Erfassungsbereich gehen. Jede erkannte Bewe- † ¾ gung wird durch die LED angezeigt und der Schaltkontakt Licht schließt für 2 s. -
Seite 10: Helligkeit (Lux) Einstellen
Helligkeit (LUX) einstellen Mit dem Potenziometer Helligkeit (LUX) können Sie verschie- dene Helligkeitswerte einstellen. Wenn Sie die voreingestellte Helligkeit ändern möchten Potenziometer auf gewünschte Helligkeit † ¾ (10 – 2000 Lux = ) stellen Wenn Sie mit der Teach-in-Funktion einen bestimmten Hellig- keitswert einlernen möchten Potenziometer bei gewünschter Helligkeit auf stellen. -
Seite 11: Nachlaufzeit (Time 1) Einstellen
Nachlaufzeit (TIME 1) einstellen Wenn der Bewegungsmelder keine Bewegung mehr erfasst, schaltet er nach der eingestellten Nachlaufzeit aus. Wenn Sie die voreingestellte Zeit ändern möchten Potenziometer auf gewünschte Zeit (5 s – 30 min) stellen. † ¾ Wenn Sie die Impulsfunktion (z. B. für einen Treppenlicht- Zeitschalter) nutzen möchten Potenziometer auf stellen. -
Seite 12: Empfindlichkeit (Meter) Einstellen
Empfindlichkeit (METER) einstellen Sie können die Empfindlichkeit reduzieren, um Fehlschaltun- gen zu vermeiden. Potenziometer METER auf die gewünschte Empfindlichkeit † ¾ stellen. Manuelle Betätigung Über einen Taster läßt sich die Beleuchtung manuell ein-/ ausschalten. L‘ Wenn das Licht an ist Taster 1 x kurz drücken (<... -
Seite 13: Erfassungsbereich Einschränken
Wenn das Licht aus ist Taster 1 x kurz drücken † ¾ ▻ Licht ist ein für die Zeit, die am Poti eingestellt wurde; danach geht der Melder in den Automodus Erfassungsbereich einschränken Beigelegte Abdeckclips verwenden, um den Bewe- † ¾... -
Seite 14: Technische Daten
7. Technische Daten Betriebsspannung 230 V AC ±10 % Frequenz 50 Hz/60 Hz Vorgeschaltetes Schutzgerät 10 A Standby Leistung 0,5 W Schaltleistung min. 10 mA Schutzart IP 44 (Melder), IP 20 (Leistungsteil) nach EN 60529 Schutzklasse Betriebstemperatur 0 °C … +45 °C Einstellbereich Helligkeit 10–... -
Seite 15: Kontakt
