Display-Steuerung

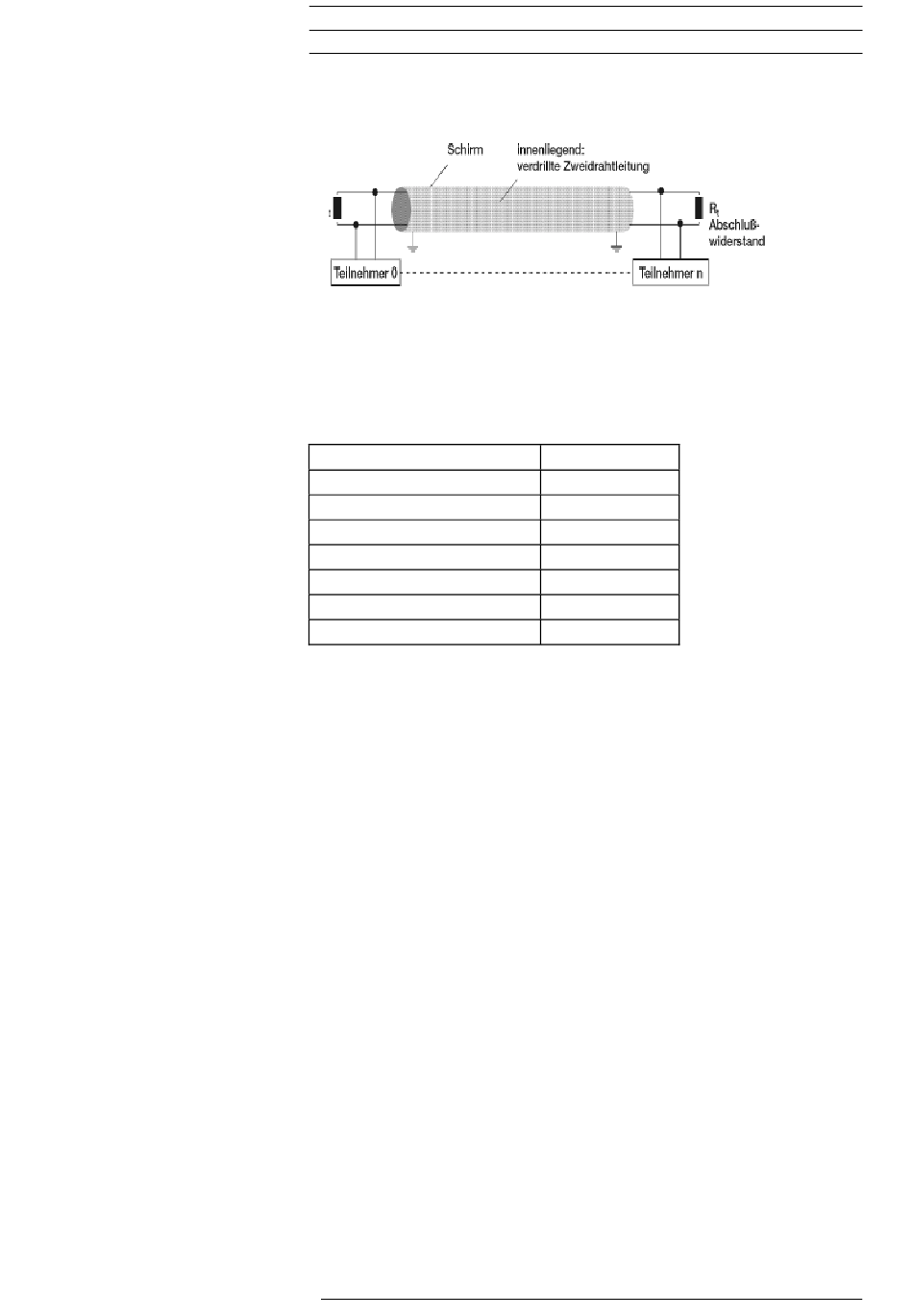

Pin 3 und 6 (CAN_GND) sind beide intern mit dem CAN-Ground verbunden.
Pin 4, 5 und 8 dürfen nicht angeschlossen werden! Die Stromversorgung der
CAN-Bus-Treiber erfolgt intern.
Baudrate und Kabellängen
Baudrate
20kBit/sec
25kBit/sec
50kBit/sec
100kBit/sec
125kBit/sec
250kBit/sec
500kBit/sec
Inbetriebnahme
max. Länge
2500m
2000m
1000m
650m
500m
250m
100m
