Gerätebeschreibung HPG-600
Technische Änderungen vorbehalten
Dok-Nr. 92 26 000000 (03/2003)
© by Micro Innovation
Display-Steuerung
5.5 K
ONFEKTIONIERUNG DER
Die Ausführung der Daten- und Signalkabel ist ein wesentlicher Faktor für
die elektromagnetische Verträglichkeit (EMV) des HPG-600. Das betrifft die
Störimmunität sowie die Störemission.
RS232-Schnittstelle und CAN-Schnittstelle werden über D-Subminiatur-
Steckverbindern nach DIN 41652 angeschlossen. Verwenden Sie hierfür
nur metallische oder metallisierte Steckergehäuse mit einer metallischen
Bride als Zugentlastung, die mit dem Stecker fest verschraubt oder
verklemmt wird. Durch das Unterklemmen des Kabelschirmes wird dieser
grossflächig und induktivitätsarm mit dem Steckergehäuse kontaktiert und
über dieses auf das Gehäuse der Displaysteuerung HPG-600 geführt.
Der
Kabelschirm
ist
induktivitätsmässig identischen Methode, anzuschliessen:
1. Das Kabel abmanteln.
2. Das freie Schirmgeflecht auf eine Länge von etwa 3 cm kürzen.
3. Das Geflecht über den Kabelmantel zurückstülpen.
4. Über den Kabelmantel mit dem zurückgestülpten Schirmgeflecht einen
Schrumpfschlauch oder eine Gummitülle aufbringen, so dass am
Mantelende der Kabelschirm auf einer Länge von 5 bis 8 mm frei bleibt
und nach hinten sauber abgedeckt bleibt.
5. Anbringen des Steckers.
6. Das Kabel wird nun an der Stelle mit dem blanken Schirmgeflecht und
dem darunter liegenden Kabelmantel direkt unter die Zugentlastung des
Steckergehäuses geklemmt.

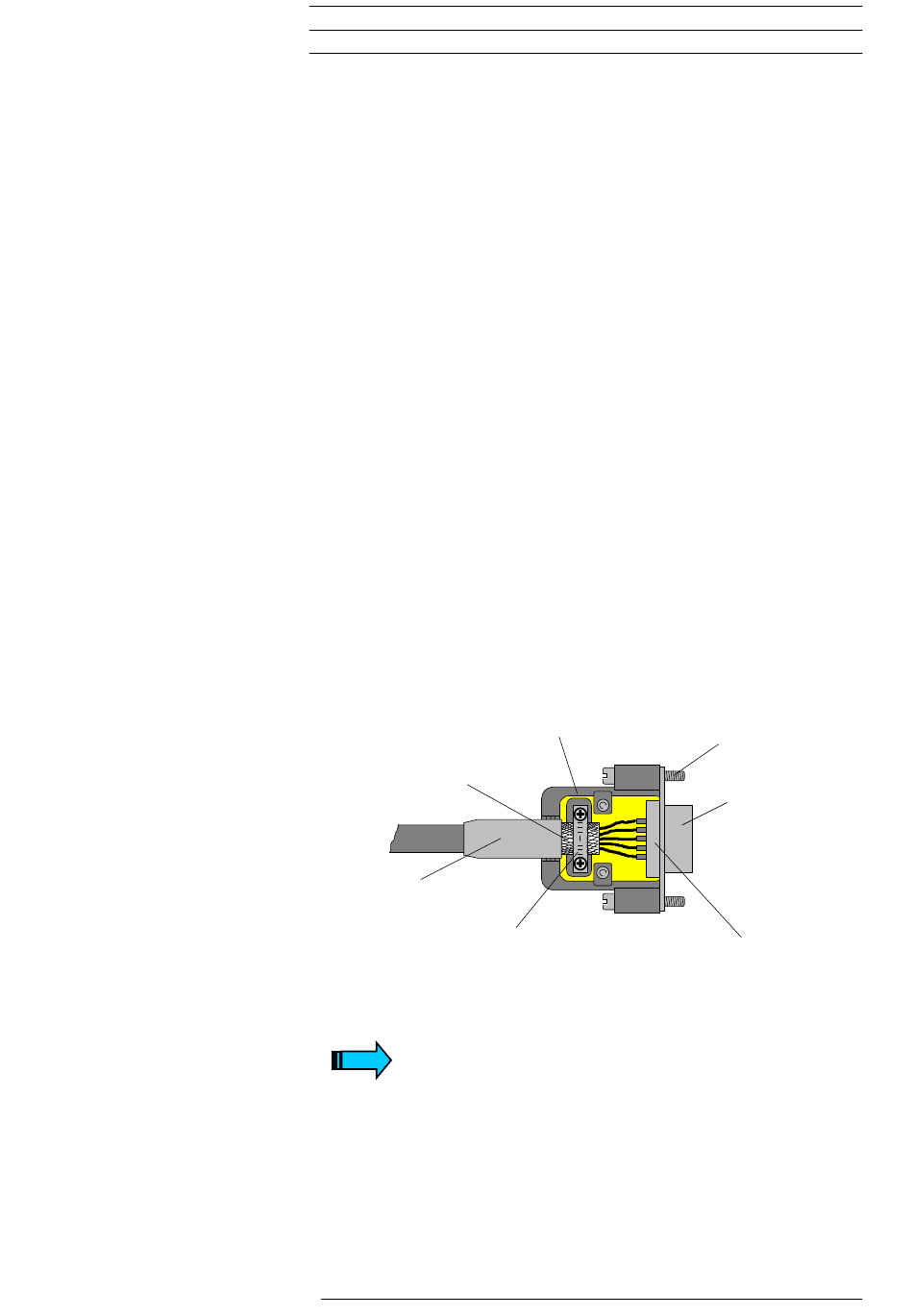

Schirmgeflecht, über
den Kabelmantel
zurückgezogen
Schrumpfschlauch
zum Abdecken des
Schirmgeflechtes
Bride für die Zugentlastung
und zur Kontaktierung
des Kabelschirmes mit
dem Steckergehäuse
Zur Gewährung des störfreien Betriebs ist beim
Anschluss besondere Sorgfalt erforderlich.
Die in den technischen Daten aufgeführten Werte
bezüglich der EMV können nur bei Einhaltung der
vorgeschriebenen Kabelausführungen garantiert
werden.
S
CHIRMANSCHLÜSSE
wie
unten
beschrieben,
Metallisches oder metallisiertes
Steckergehäuse
HPG-600
Inbetriebnahme
oder
mit
einer
Befestigungs-
schrauben
mit Gewinde UNC
Metallischer
Steckerkragen
D-Subminiatur-Steckverbinder
19
