Gerätebeschreibung HPG-600
Technische Änderungen vorbehalten
Dok-Nr. 92 26 000000 (03/2003)
© by Micro Innovation
Display-Steuerung
5 I

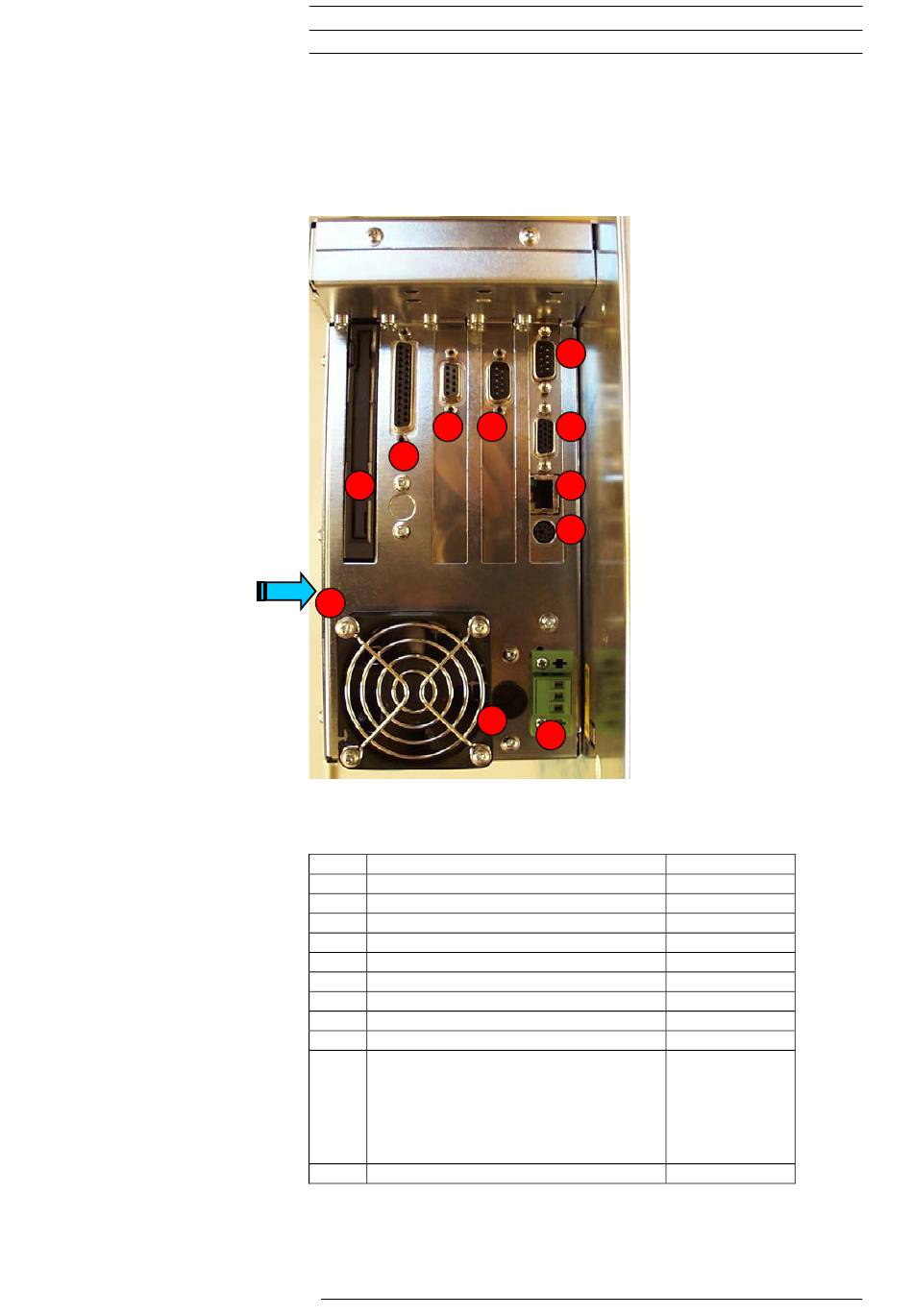

NBETRIEBNAHME
5.1 Ü
BERSICHT ÜBER DIE
11
8
3
2
Nr.
Element
1
Sicherung
2
CompactFlash™ Interface
3
3,5" Floppy
4
24VDC Stromversorgung
5
CAN Stecker 9-pol. Sub-D, male
6
RJ45 Ethernet
7
PS2 Keyboard
8
LPT Stecker
9
RS232 COM1
10
CRT Stecker (analog)
11
ISA-Slot/ProfibusDP (Option)
A
NSCHLÜSSE
9
5
10
6
7
1
4
HPG-600
Inbetriebnahme
Beschreibung
Seite 18
Seite 16
Seite 18
Seite 21
Seite 20
Seite 24
Seite 24
Nur für Test-
und Service-
zwecke zum
Anschluss
eines externen
PC-Monitors
Seite 24
