Gerätebeschreibung HPG-600
Inbetriebnahme
Verdrahtungshinweise

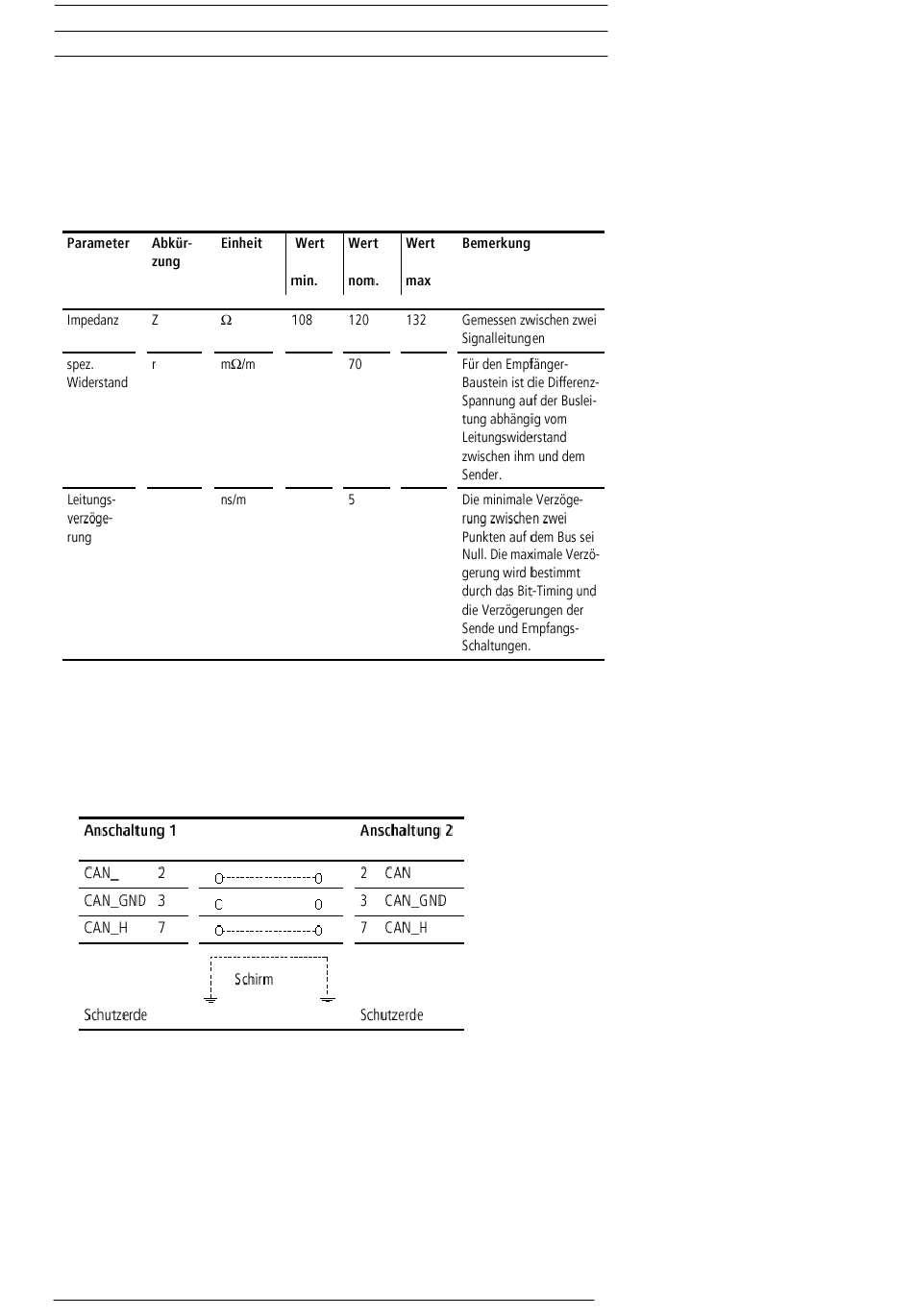

Die Verbindung der Teilnehmer am Bussystem untereinander erfolgt mit
Feldbusleitungen, die der ISO 11898 entsprechen. Die Leitungen müssen
demnach folgende elektrische Eigenschaften aufweisen:
Die Abbildung zeigt die minimale Verdrahtung mit Schirmung zwischen zwei
Busteilnehmern am Beispiel Sub-D-Stecker.Am Anfang und am Ende jedes
CAN-Buses muss ein Busabschluss-Widerstand ( 120 Ohm zwischen Pin 2
und Pin 7 des Sub-D-Steckers) angeschlossen werden. Die beiden
Signaladern dürfen nicht vertauscht werden!
