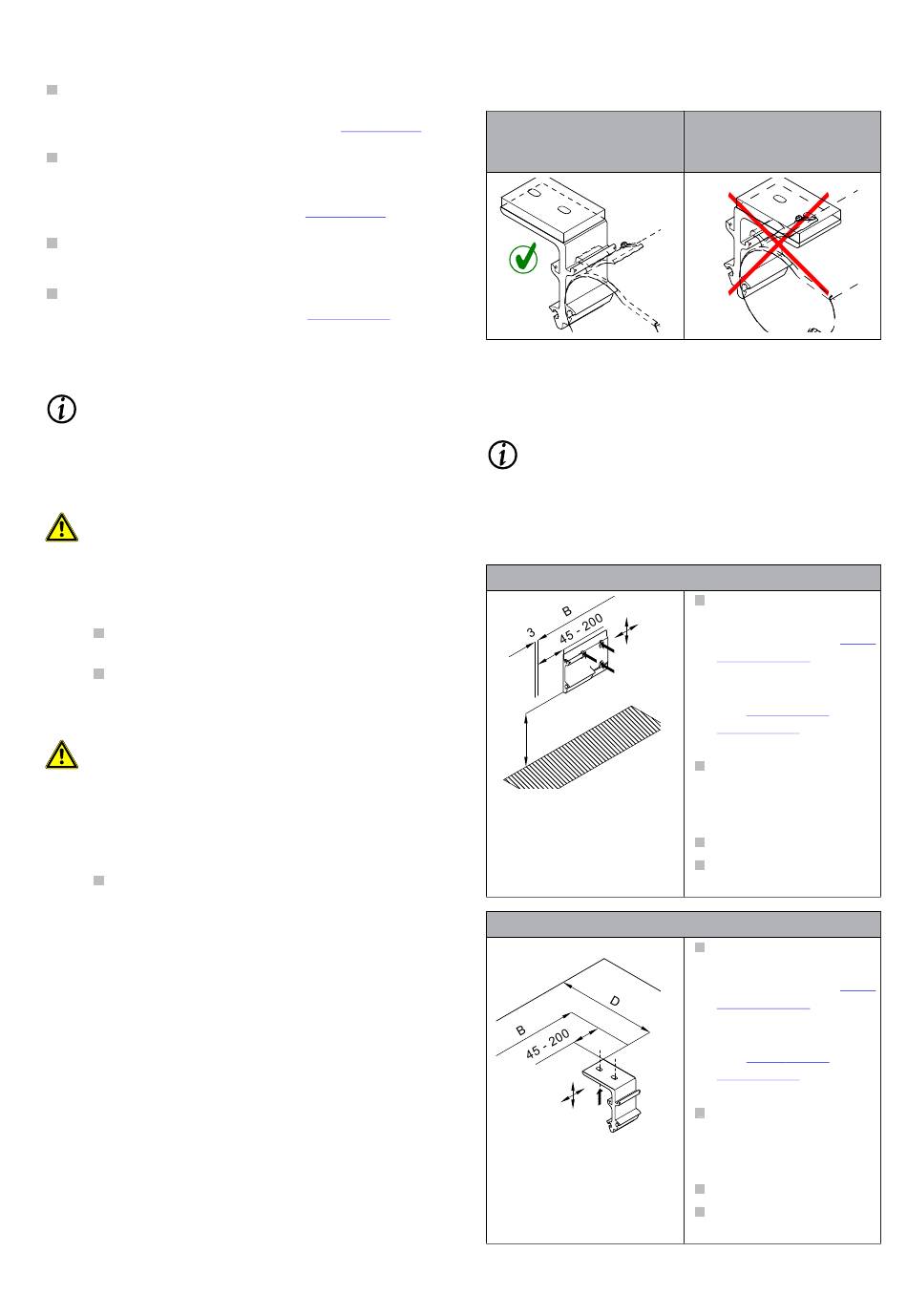

Konsolen Montieren; Deckenkonsole/Dachsparrenkonsole Richtig Ge- Dreht - WAREMA Perea P40 Montageanleitung

Aufnahme [1] über Klemmplatte [5] positionieren!
Befestigung bei nicht absenkbarem Pfosten
Aufnahme mit Scheibe DIN 9021 8,4 und Schraube
M8x16 befestigen!
Befestigung bei absenkbarem Pfosten
Aufnahme mit Scheibe DIN 125 10,5 [3] und Schraube
M8x19 [2] befestigen!
Aufnahme auf Position schieben! Maximalen Abstand
von Außenkante Markise beachten
Schraube noch nicht fest anziehen, Aufnahme muss
für das spätere Ausrichten zur Konsole noch verstellbar
sein.
INFO
Separate Anleitung für LED-Stripe und/oder LED-
Stripe-Lichtschiene beachten.
2.6

Konsolen montieren

WARNUNG
Verletzungsgefahr durch herunterfallendes Produkt!
Das Befestigungsmaterial, die Anzahl der Konsolen
und die Einhaltung der Herstellerhinweise sind aus-
schlaggebend für die Sicherheit.
Die Hinweise der Hersteller der verwendeten Dü-
bel beachten!
Die Anzahl der vorgegebenen Konsolen einhal-
ten!
WARNUNG
Verletzungsgefahr durch herunterfallendes Produkt!
Die Position Einhängung Konsole am Produkt zu
Position Konsole ist von großer Bedeutung. Nur bei
richtiger Position zu einander ist die richtige Kraftein-
leitung und Sicherheit gewährleistet.
Vollflächige Auflage von Haken Konsole zu Auf-
nahme Konsole prüfen! Die Position der Konso-
le ist, unter Berücksichtigung der zulässigen Ver-
schiebebereiche, einzuhalten.
2001731 [Rev. 24 - de]/2019-07-30
(siehe Tab. 5):
(siehe Tab. 5):
(siehe Abb. 3)!
Montagefehler vermeiden
Deckenkonsole/Dachs-
parrenkonsole richtig ge-
dreht
Tab. 7: Übersicht zusätzlicher Montagefehler bei Decken-
konsolen/Dachsparrenkonsolen
Befestigungspunkte der Konsolen markieren und boh-
ren
INFO
Die Konsolen sind symmetrisch, auch unter Berück-
sichtigung des Verschiebebereiches, zu montieren.
Befestigungsposition mittig anzeichnen, damit ein
nachträglicher Ausgleich möglich ist.
Wandmontage
H
Deckenmontage
Montage
Deckenkonsole/Dachs-
parrenkonsole falsch ge-
dreht
Position der Konsolen
auf dem Montageunter-
grund übertragen (siehe
Abb. 3/Seite 7)! Da-
bei den benötigten Ab-
stand zu Decke beach-
ten (siehe Abb. 4 oder
siehe Abb. 5). Auf Hö-
hengleichheit achten.
Konsole an der Mar-
kierung senkrecht und
waagerecht ausgerich-
tet halten!
Bohrbild übertragen!
Befestigungslöcher boh-
ren!
Position der Konsolen
auf dem Montageunter-
grund übertragen (siehe
Abb. 3/Seite 7)! Da-
bei den benötigten Ab-
stand zu Decke beach-
ten (siehe Abb. 4 oder
siehe Abb. 5). Auf Hö-
hengleichheit achten.
Konsole an der Mar-
kierung senkrecht und
waagerecht ausgerich-
tet halten!
Bohrbild übertragen!
Befestigungslöcher boh-
ren!
