Generalità
Affinché vengano rispettate le direttive della norma EMC, come alimentatore di rete è consentito utilizzare esclusiva-
mente un modulo della ditta Kathrein del tipo NCF 18, BN 230636
Le uscite di utenti non utilizzate devono essere provviste di resistori terminali da 75 Ω del tipo EMK 03, BN 273169
Max. temperatura ambientale: -20 fino +55 °C
Allacciamenti AF e DC: connettori F
Accessori (compresi in dotazione):
EXR 554: connettore quintuplo
EXR 558: connettore quintuplo
VWS 551: connettore quintuplo
Configurazione dei ricevitori satellitari
!
Affinché sia garantito un pilotaggio ottimale delle matrici di commutazione EXR 5xx, nell'impostazione del
menu del ricevitore satellitare si possono effettuare le configurazioni seguenti:*)
Attenzione
Achtung
Regolazioni
DiSEqC OFF
22 kHz –– > High/Low
22 kHz –– > Pos. A/B
Alimentazione LNB stand by su „OFF"
*) I termini del menu di regolazione del ricevitore satellitare possono deviare da quelli di altri fabbricanti.

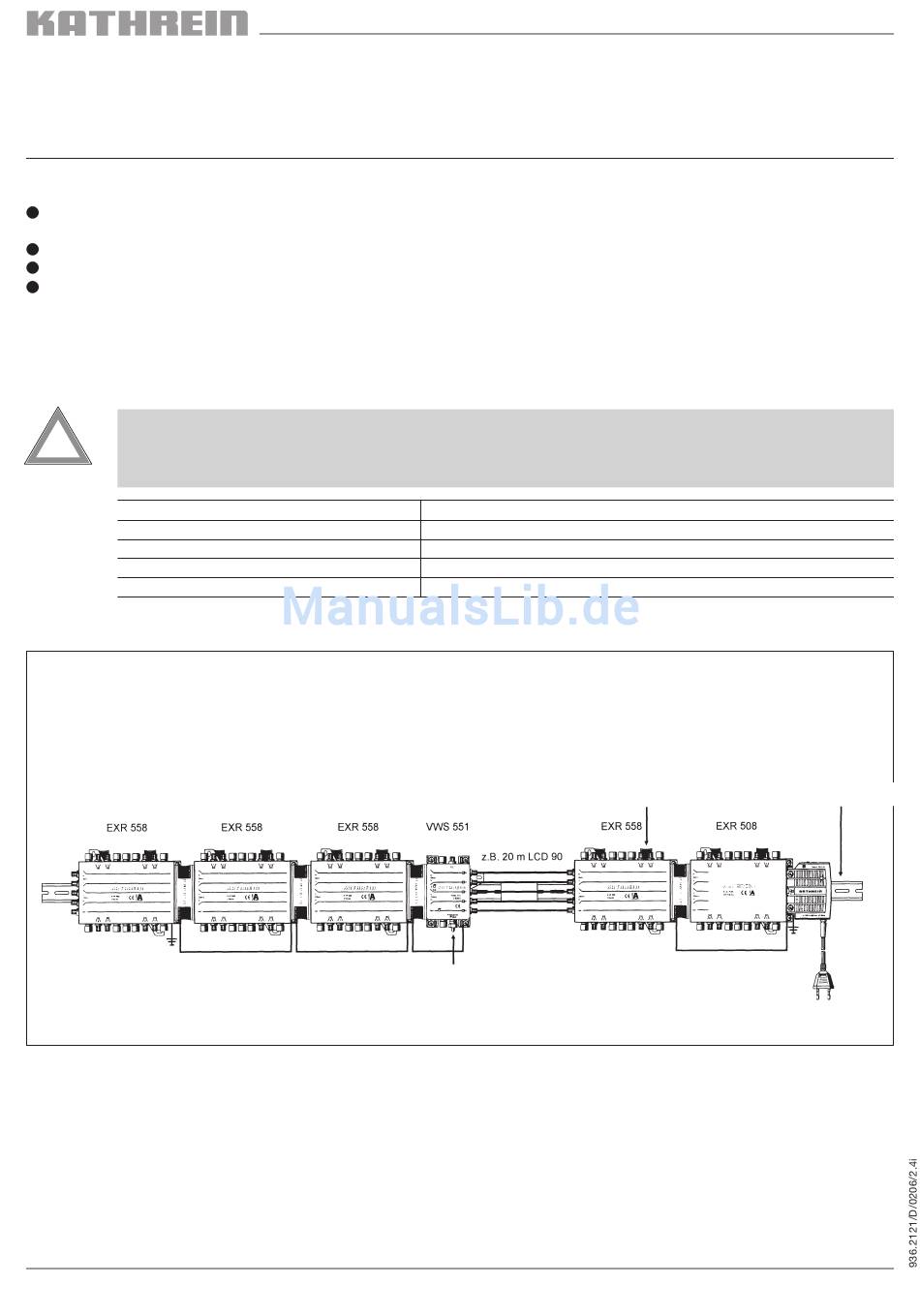

Particolare VWS 551
Il VWS 551 può essere configurato con una resistenza da 75 Q EMK 03. In questo modo viene attivata una maggiore amplificazio-
ne e inseriti inoltre i regolatori di livello. In tal modo è possibile una compensazione supplementare dell'attenuazione
nel cavo (modo cavo).
L'amplificatore per la rete di distribuzione VWS 551 e i sistemi di alimentazione vengono sempre alimentati dalla matrice
di commutazione terminale (per esempio EXR 508, BN 20510002). Il VWS 551 può anche essere alimentato in loco per
mezzo di un rispettivo alimentatore di rete NCF 18, BN 230636
Effetto
tempo di commutazione del ricevitori accorciato
Per il pilotaggio su un satellite analogico e digitale
Per il pilotaggio su due satelliti (Multifeed)
Risparmio di corrente
il set di montaggio su guide a calotta sferica ZAH 05
Avvitare l'EMK 03!
Guida a calotta sferica
