Rückseite - Arthrex Synergyhd3 Wartungshandbuch

950-0078-00, Rev. A Deutsch
1.9.2 Rückseite
1. „DVI"-Videoausgangsverbinder – Digitaler
Videosignalausgang im DVI-D-Format
2. Zusätzliche Anschlüsse
(Eingänge/Ausgänge - 2X Mini-
Stereoklinken-Stecker) – Zusätzliche
Anschlüsse ermöglichen die Steuerung der
CCU mit einem Fußschalter oder die
Steuerung externer Geräte über die CCU
mit den Drucktasten am Kamerakopf.
3. Reset-Taste – Setzt die CCU auf
Werkseinstellungen zurück.
4. Audio Out (Audio-Ausgang) –
Leitungspegel-Audioausgang für
medizintechnische Geräte.
5. Audio IN (Audio-Eingang) –
Leitungspegel-Audioeingang für Mikrofon
6. Ethernet-Anschluss – Getrennt, 10/100 MB/s
7. USB-Anschluss – Schließen Sie USB-
Geräte hier an.
8. RS-232-Anschluss – Getrennter Anschluss
für Geräte, die Seriensteuerung benötigen.
9. Potenzialausgleichsanschluss (POAG) –
Potenzialausgleichsanschluss gemäß
DIN 42801.
HINWEIS: Der Zweck dieses
Potenzialausgleichsanschlusses ist der
Ausgleich der Potenziale zwischen
950-0078-00 A
HD3

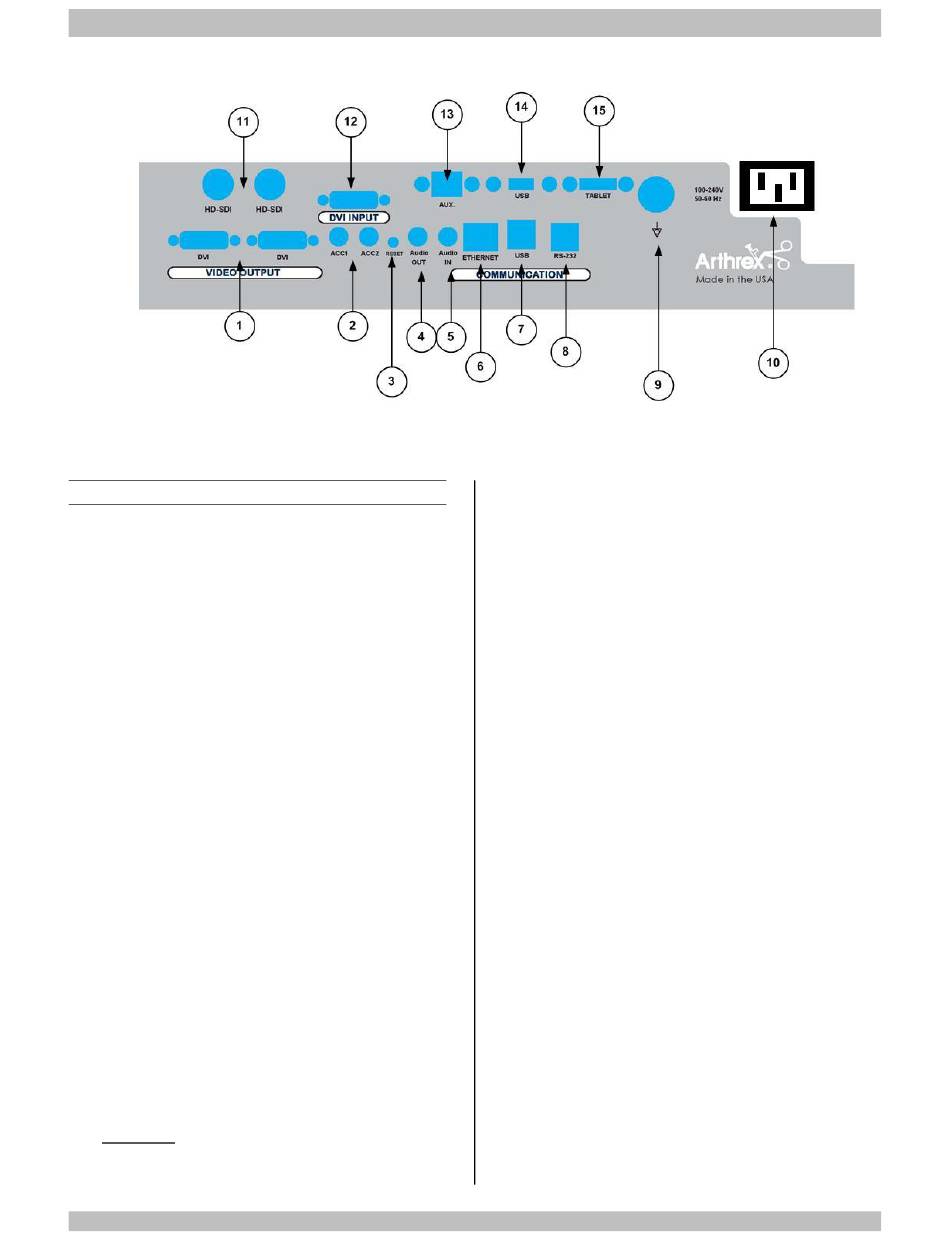

Abbildung 2: Synergy
10. IEC 320 Stromeingangsmodul (100–240 V~,
11. HD-SDI – 3G Serieller Videoausgang
12. DVI-Eingang – 1080P/60-Eingang für
13. AUX – Ethernet-Anschluss
14. USB – USB-Anschluss
15. USB-TABLET-ANSCHLUSS – Schließen
– Rückseite
unterschiedlichen Metallteilen der
verschiedenen ME- (medizinisch-
elektrischen) Geräte, die zu einem
medizinisch-elektrischen System gehören,
bzw. der Potenzialunterschiede, die während
des Betriebs zwischen den Gehäusen der
medizinisch-elektrischen Geräte und
leitenden Teilen anderer Objekte auftreten.
Der Potenzialausgleichsanschluss kann zur
direkten Verbindung beliebiger ME-Geräte
verwendet oder mit einem gemeinsamen
Leiter der elektrischen Anlage verbunden
werden. Siehe IEC 60601-1 für ME-Systeme.
50/60 Hz) – Die CCU ist mit einem
Schaltnetzteil ausgestattet, das sich
automatisch auf die benutzte Netzspannung
einstellt. Verwendet das mitgelieferte für
Krankenhäuser geeignete Netzkabel.
andere medizinische Geräte
Sie Tablet-Geräte zur Dateneingabe hier an.
Für den Datenaustausch und das Aufladen
des Tablets.
17 von 72
