Metal Work ONE Bedienung Und Wartung Seite 8

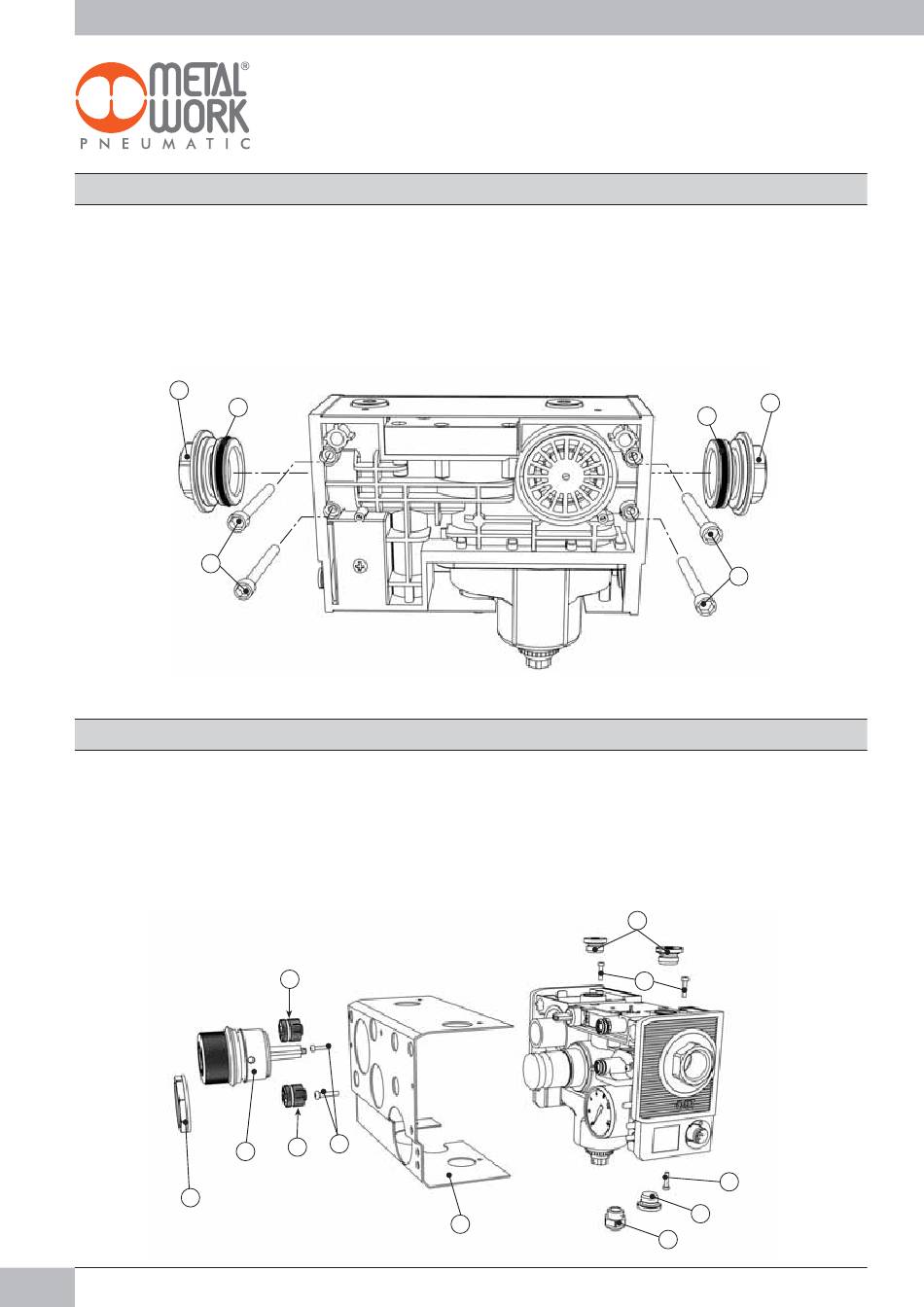

ERSATZ EINES DRUCKLUFTANSCHLUSSES
Die beiden M4 x 45 - Schrauben entfernen (A)
1-
Den Gewindeanschluss herausnehmen (B)
2-
Den Sitz im Gehäuse reinigen
3-
Die Dichtung des neuen Gewindeanschlusses fetten (O-Ring) (C)
4-
Den neuen Gewindeanschluss einsetzen
5-
Die beiden M4x45 - Schrauben wieder einschrauben (A) und darauf achten, diese nicht zu überdrehen!
6-
B
A
ENTFERNEN UND MONTIEREN DER ABDECKUNG
Die Mutter am Reglerknopf entfernen (A)
1-
Den Filterdeckel entfernen (B)
2-
Den Knopf des Softstartventiles (C) und des Druckschalters (D) herausziehen, wobei die Feder am Druckschalter nicht beschädigt
3-
werden darf. Um dies zu sichern, ist der Knopf beim Ziehen auch seitwärts zu bewegen.
Den Schalldämpfer aus der Entlüftung herausschrauben (E)
4-
Alle 1/4" A7 Stöpsel (F) oder andere an den zusätzlichen Luftabnahmen montierte Fittings entfernen
5-
Die 2+2+2 - Schrauben (G) an den 3 Seiten der Abdeckung herausschrauben
6-
Die Abdeckung entfernen (H), indem sie nach vorn abgezogen wird
7-
Die Montage erfolgt in umgekehrter Reihenfolge
8-
A
22
C
C
G
D
B
H
B
C
A
F
G
G
F
E
