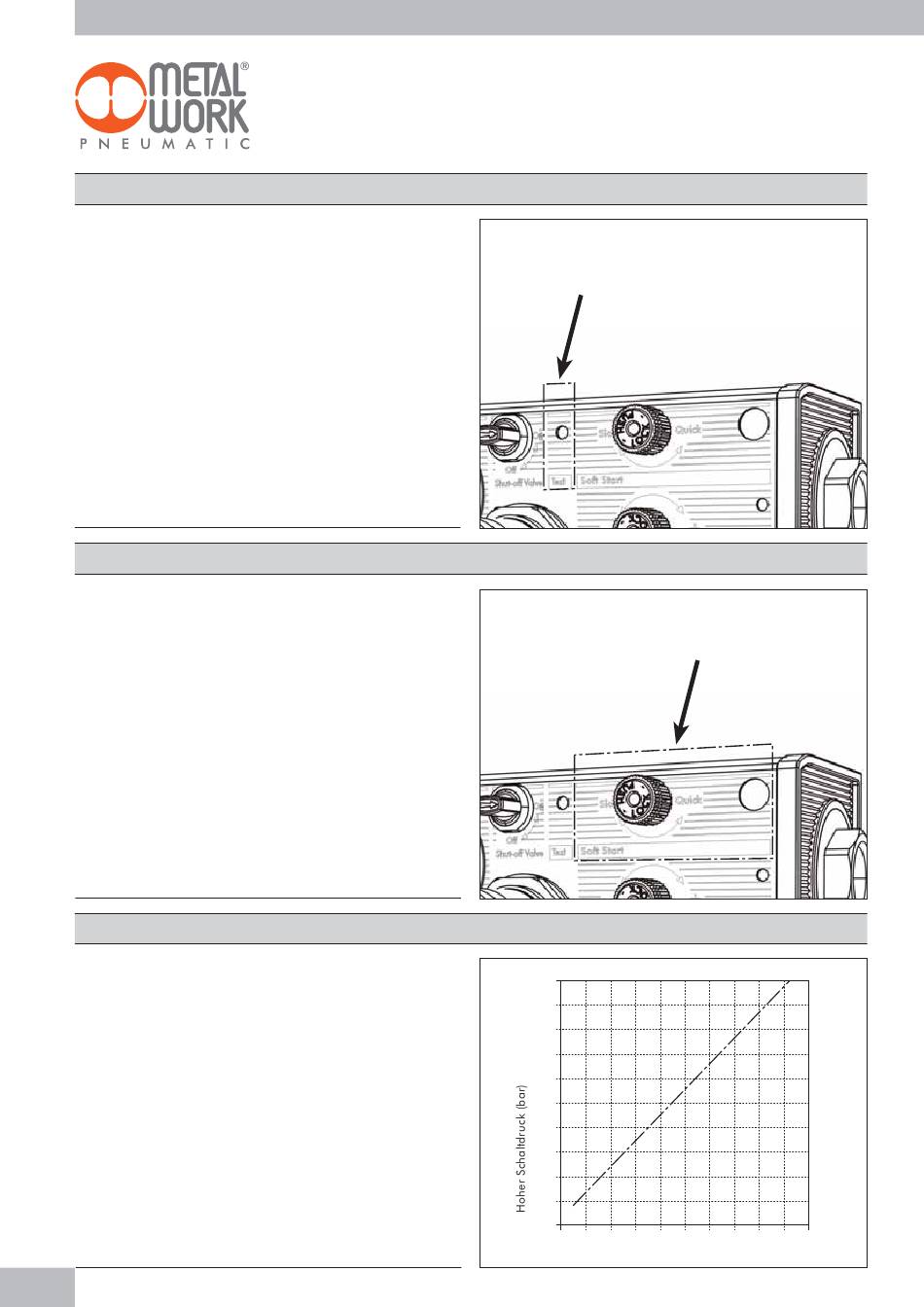

Metal Work ONE Bedienung Und Wartung Seite 6
ELEKTRISCHES 3/2-WEGEVENTIL (V3V)
Wenn dieses Ventil eingeschaltet ist, ist die Luftzufuhr vorhanden.
Bei unbetätigtem Ventil wird die Druckluftzufuhr gestoppt und die
Einheit wird entlüftet.
Das Ventil kann auch ohne elektrische Betätigung geschaltet wer-
den, indem der Testknopf gedrückt wird. Es ist eine monostabile
Betätigung, die beim Loslassen in die Ausgangslage zurück geht.
HINWEIS: Wenn zusätzlich ein manuelles V3V-Ventil integriert ist,
wird die Luftzufuhr nur eingeschaltet, wenn dieses auch geöffnet ist.
SOFTSTARTVENTIL (APR)
Das Softstartventil der ONE ist gänzlich verschieden, von de-
nen, die gegenwärtig auf dem Markt bekannt sind. Der Druck
steigt unabhängig vom Durchfluss der Aktoren allmählich an.
Wenn das Magnetventil (bei der elektrische Variante) oder das ma-
nuelle V3V-Ventil (bei der nichtelektrischen Variante) auf ON be-
tätigt wird, beginnt der Ausgangsdruck zu steigen.
Wenn er etwa 30-40% des geregelten Wertes erreicht, öffnet sich
das Ventil vollständig und der Druck steigt bis zum geregelten Wert an.
Die Flanke des Druckanstieges kann exakt mit dem Drehknopf
vorn eingestellt werden.
In Richtung
erhöht sich die Zeit des Druckaufbaues. Bei
1-
"Slow"
Drehung bis zum Anschlag bleibt der Ausgangsdruck auf Null und
der Druck erhöht sich nicht.
In Richtung
2-
"Quick"
dig öffnet. Bei Drehung bis zum Anschlag öffnet das Ventil na-
hezu sofort. Die Softstartfunktion ist dann deaktiviert.
Nach der Einstellung ist der Drehknopf hineinzudrücken, um die-
sen zu verrasten.
DRUCKSCHALTER
Der Druckschalter hat elektrische Schaltkontakte, die es ermögli-
chen zwischen "normal offen" oder "normal geschlossen" zu wäh-
len. Die Anzeige dazu erfolgt über die LEDs
sprechen, wenn der tatsächliche Druck kleiner oder größer als der
eingestellte Wert ist. Die LEDs sprechen nur an, wenn die elektri-
sche Versorgung (max. 0,5A) angeschlossen ist (siehe Abschnitt
zu LEDs).
Die Einstellung erfolgt mit einer Rändelschraube. In Richtung "+"
erhöht sich der Ansprechdruck und umgekehrt.
Für eine korrekte Einstellung ist folgendes zu beachten:
Die Schraube bis zu Anschlag nach "-" drehen.
-
Einstellen des Druckwertes, bei dem der Druckschalter anspre-
-
chen soll und Ablesen des gewünschten Druckes. Die
leuchtet
und die
rote LED leuchtet nicht.
Den Dehknopf in Richtung "+" drehen bis rote LED aufleuchtet.
-
Drehknopf drücken, um ihn zu verrasten
-
Mit dem Regler zum normalen Betriebsdruck zurückkehren
-
20
verkürzt sich die Zeit bis das Ventil vollstän-
und
NO, die an-
NC
10
9
8
7
6
5
4
gelbe LED
3
2
1
0
0
Niedriger Schaltdruck (bar)
1
2
3
4
5
6
7
8
9
10
