Metal Work ONE Bedienung Und Wartung Seite 3

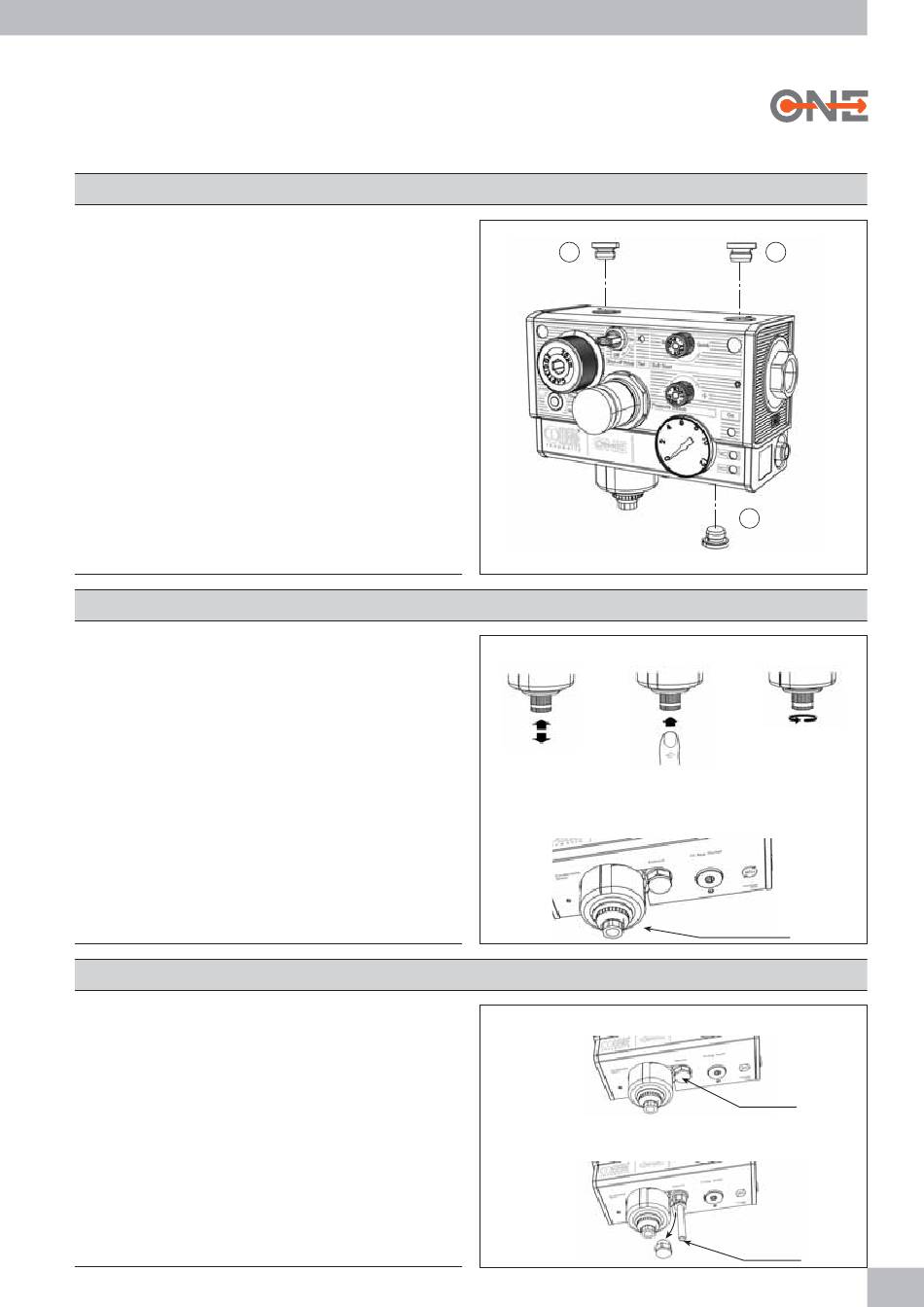

ZUSÄTZLICHE LUFTABNAHME
A - Nicht geregelte, gefilterte Luftabnahme
Dazu ist ein Anschluß G1/4" links oben, der Luft hinter dem
Filter und vor dem Regler, den Ventilen und dem Druckschalter
abnimmt. Dieser kann zum Beispiel für den Betrieb einer Druck-
luftpistole genutzt werden. Der A7-Gewindestöpsel ist zu entfernen.
HINWEIS: Druckluftversorung abschalten, bevor der Stöpsel ent-
fernt wird. Wenn keine andere Methode möglich ist, dann ist der
Deckel des Filters zu entfernen und das automatische Abschaltven-
til unterbricht dann die Luftzufuhr zum Filter.
B – Geregelte, gefilterte Luftabnahmen
Dazu sind die Anschlüsse G1/4" oben und unten rechts am Ge-
häuse, die parallel zum Druckluftausgang hinter dem Regler, den
Ventilen, dem Druckschalter usw. geschaltet sind, zu verwen-
den. Die entsprechenden Gewindestöpsel sind zu entfernen.
HINWEIS: Druckluftversorgung abschalten, bevor die Stöpsel ent-
fernt werden.. Es ist lediglich das manuelle V3V Ventil zu betätigen,
wenn vorhanden oder die elektrische Versorgung abzuschalten.
Wenn keine andere Möglichkeit vorhanden ist, so ist der Deckel des
Filters zu entfernen und das automatische Abschaltventil un-
terbricht dann die Luftzufuhr zum Filter.
KONDENSATABLASS
Ein integriertes effizientes System entfernt das meiste Kondensat aus
der Druckluft und sammelt dies in einem Sichtbehälter unten an
der Einheit. Dieses Wasser muss abgelassen werden.
Bei Ablass "RMSA" muss die Druckluftversorgung von Zeit zu Zeit
abgeschaltet werden, um das Kondensat abzulassen. Alternativ muss
die Ringmutter am Ablass manuell gedreht werden.
Bei vollautomatischem Ablass (RA) wird das Kondensat immer
dann abgelassen, wenn das Niveau im Behälter erreicht wird,
bei dem das Schwimmerventil anspricht.
Wenn das Wasser in anderer Form abgeleitet werden soll,
so ist ein Schlauch mit einer Verschraubung G1/8" anzubringen.
HINWEIS: Wenn der Durchmesser des Schlauches zu klein ist,
oder es gibt Biegungen oder Engstellen, so kann das Wasser
nur schlecht abfließen und der automatische Ablass funktioniert
nicht exakt.
ENTLÜFTUNG
ONE hat ein einziges Druckentlüftungsventil unten an der Einheit.
Abluft wird freigesetzt, wenn:
Das manuelle V3V geschlossen ist;
1-
Das elektrische V3V oder APR abgeschaltet ist;
2-
Der Sekundärdruck am Regler den Einstellwert überschreitet.
3-
Das Entlüftungsventil hat einen Gewindeanschluss G1/4" mit einem
Schalldämpfer in Metallgeflecht.
Wenn die Abluft geführt werden soll, so ist der Schalldämpfer durch
eine geeignete Verschraubung zu ersetzen.
destens 6mm Durchmesser wird dazu empfohlen.
Erläuterung:
V3V = interne Bezeichnung für ein 3/2-Wegeventil
APR = interne Bezeichnung für ein Softstartventil in Kombination
mit einem vorgeschalteten 3/2-Wegeventil
RMSA
Der halbautomatische Ablass ist
normal offen. Wenn Druck im Be-
hälter ist, schließt der Ablass.
Wenn kein Druck im Behälter ist,
öffnet er sich und das Kondensat
wird abgeleitet.
RA
Ein Schlauch mit min-
A
G1/4"
Wenn es notwendig ist, ist es auch
möglich das Kondensat unter Druck
abzuleiten. Die einfache manuelle
Bewegung "Ventil nach oben
drücken" ermöglicht den Konden-
satablass.
Kondensatab-
lass G1/8"
B
G1/4"
B
G1/4"
Bei Drehung des Knopfes im Uhr-
zeigersinn, wird das Ventil ver-
rastet und es kann nur dann arbei-
ten, wenn der Knopf in die zentrale
Position gestellt wird.
Entlüftung
G1/4"
ø mindestens
6 mm
17
