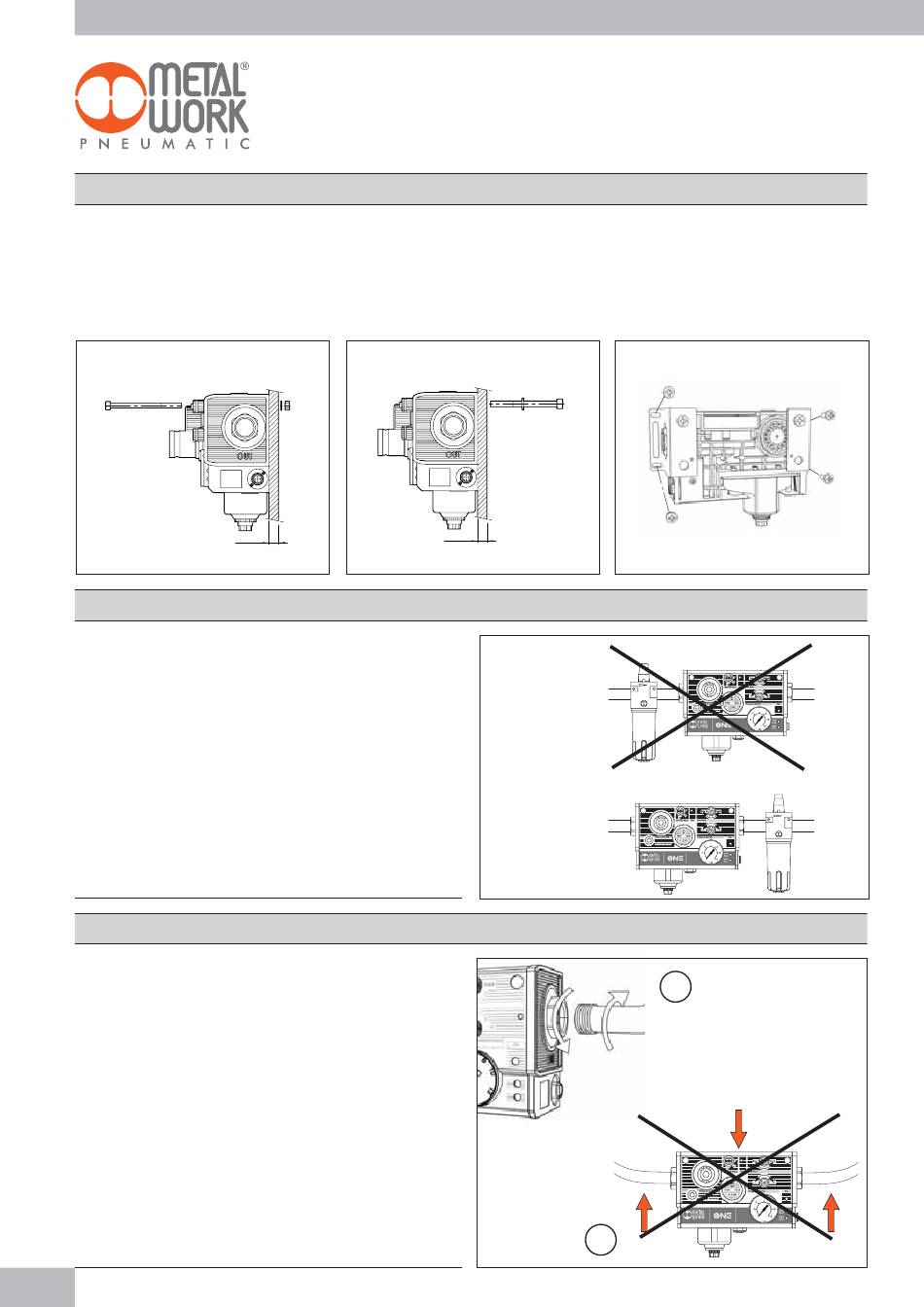

MONTAGE

Es gibt 3 Möglichkeiten:
1. Von vorn,
mit M5x75 Schrauben.
Es werden mitgeliefert:
2 Schrauben M5x75
2 Scheiben 5x10
2 Muttern M5
MEDIUM
ONE wurde zur Druckluftwartung konstruiert.
Es darf kein anderes Medium ohne ausdrückliche Zustimmung
durch Metal Work verwendet werden!
Vorzugsweise ist UNGEÖLTE Luft zu verwenden.
existieren, die eine Schmierung benötigen, ist ein Öler hinter der
ONE, so dicht wie möglich an den zu ölenden Aktoren zu mon-
tieren.
GEWINDEANSCHLÜSSE
Die Anschlüsse sind durch Drehen der ausgezeichnet geeigneten
Gewindeverschraubungen der ONE (A) zu verbinden.
Setzen Sie die Einheit keinen Querkräften oder Drehmomenten
aus, die diese zerstören könnten (B).
16

BEDIENUNG

2. Von hinten,
mit M6x70 Schrauben
Es werden mitgeliefert:
2 Schrauben M6x70
2 Scheiben 6x12,5
(die M6 Muttern sind vorhanden)
10 MAX
Wenn Aktoren
10 MAX
NEIN
JA
B
3. Schalttafel
In diesem Falle muss der Montagesatz
für Schalttafelmontage bestellt werden
Bestellnummer: 9200702
A
