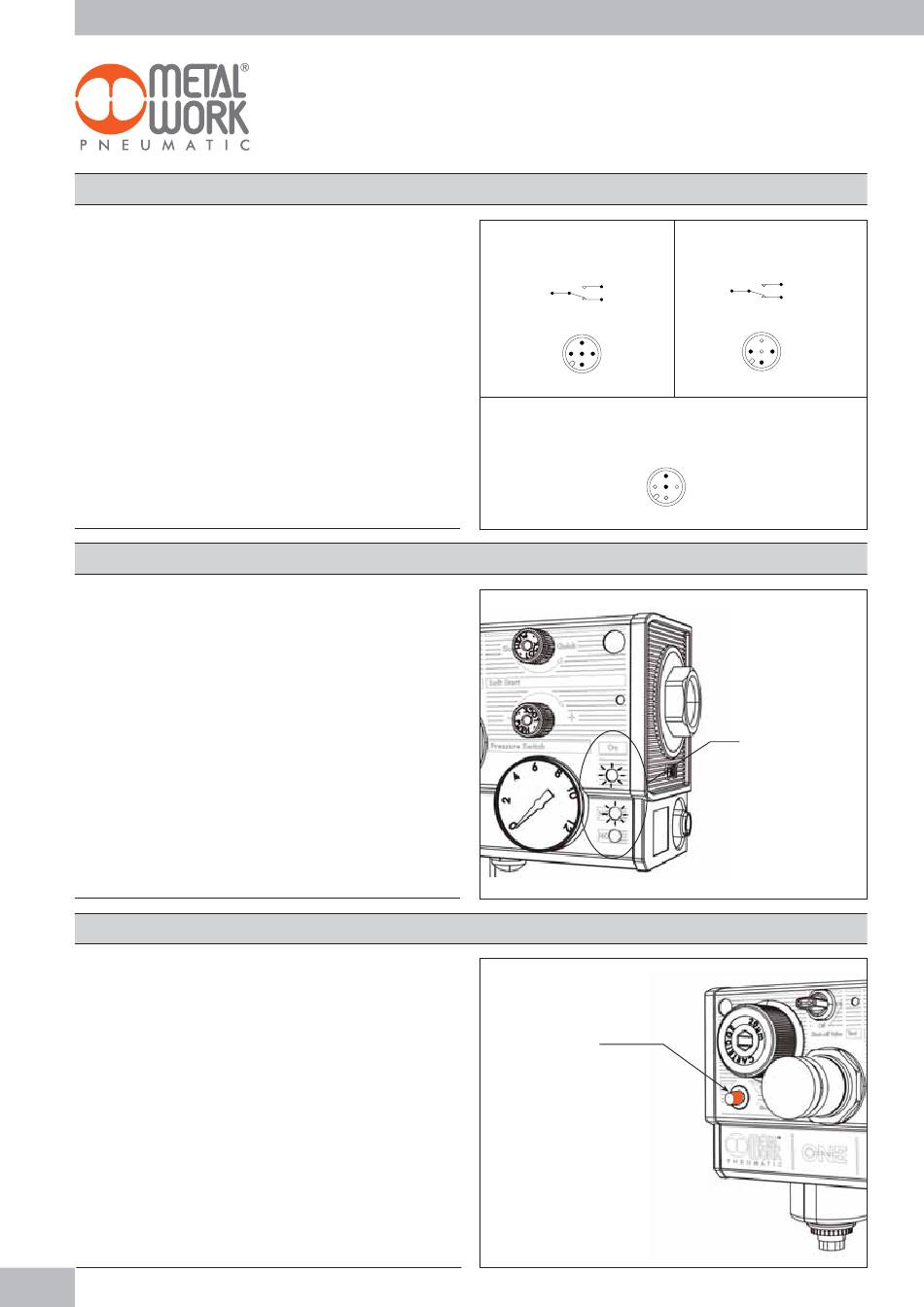

Metal Work ONE Bedienung Und Wartung Seite 4
ELEKTRISCHER ANSCHLUSS
Es ist nur ein 5-poliger Stecker M12x1 für die Versorung des Mag-
netventiles und die Übertragung der Druckschaltersignale erforderlich.
Auch wenn eine dieser Funktionen nicht benutzt wird, ist dieser 5-
polige Stecker vorhanden.
Diagramm gezeigt, anzuschließen.
LEDs
Die - ONE elektrisch - hat immer drei LEDs,
die, für die die betreffenden Funktionen aktiviert sind.
- ON :
GRÜNE LED. Anzeige der Betriebsbereitschaft des V3V-
Ventiles oder des Softstartventiles (APR).
ROTE LED. Der Druckschalter ist geöffnet. Dies gilt, wenn
- NC :
der tatsächliche Druck kleiner ist als der Einstellwert des Druck-
schalters und der elektrische Stromkreis geöffnet ist
GELBE LED. Der Druckschalter ist geschlossen. Dies gilt,
- NO :
wenn der tatsächliche Druck höher ist als der Einstellwert des Druck-
schalters und der elektrische Stromkreis geschlossen ist.
FILTERVERSCHMUTZUNGSANZEIGE
Wenn das Filter so verschmutzt ist, dass ein starker Druckanstieg
beim Druckluftdurchfluss entsteht, hebt sich die orange Anzeige
einige Millimeter von der Oberfläche der Einheit.
dann sichtbar, wenn ein Druckabfall wirksam ist.
Durchfluss absinkt, kann sich die Anzeige zurückstellen.
18
Die Pins sind wie in nebenstehendem
jedoch arbeiten nur
Diese bleibt nur
Wenn z.B. der
Ausführung mit Magnetventil
Ausführung allein mit Druckschalter
und Druckschalter
2 (NC)
1
3 (NO)
4 +24V DC
5
0V DC
4
5
3
1
2
Ausführung allein mit Magnetventil
4 +24V DC
5
0V DC
4
5
1
3
2
im Falle
einer Anzeige
2 (NC)
1
3 (NO)
4
5
1
3
2
Leds
