Metal Work ONE Bedienung Und Wartung Seite 10

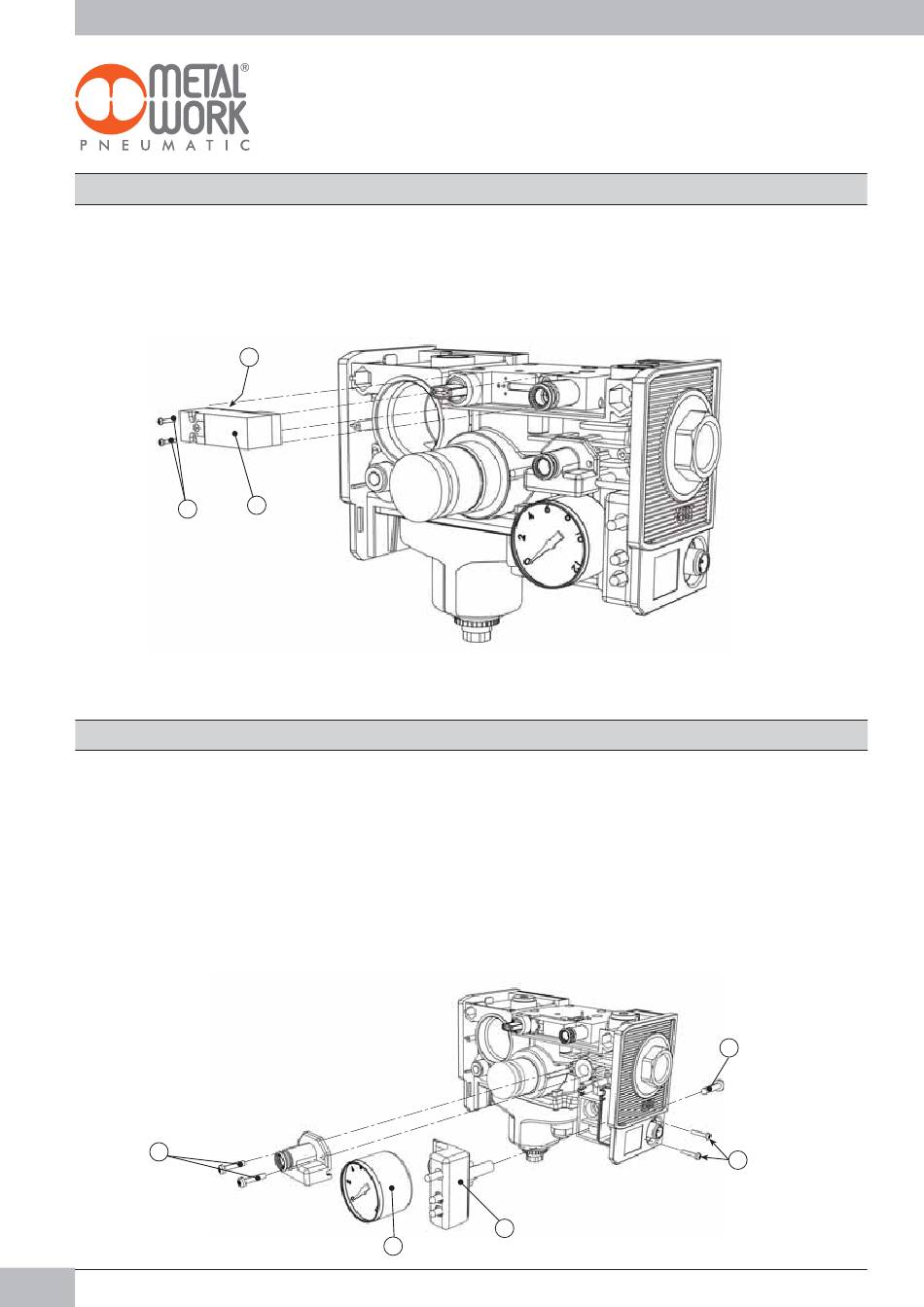

AUSTAUSCH DES MAGNETVENTILES
Die Abdeckung entfernen
1-
Die beiden Schrauben im Magnetventil herausschrauben (A)
2-
Das Magnetventil (B) ersetzen und beachten dass die Dichtung (C) exakt platziert wird. Wenn notwendig ist diese Dichtung etwas
3-
anzufeuchten oder zu ölen
A
AUSTAUSCH DES DRUCKSCHALTERS
Die Abdeckung entfernen
1-
Die beiden Schrasuben im Druckschalter herausschrauben (A)
2-
Das Manometer entfernen (B)
3-
Nach Entfernen der Schraube (D) die durchsichtige Abdeckung des Elektronikträgers(C) entfernen. Kleine Mengen Dichtmittel
4-
können leicht entfernt werden.
Soll der Träger auch ausgetauscht werden, sind die beiden Schrauben (E) am M12x1-Stecker zu entfernen
5-
Der Druckschalterstecker ist am Träger zu lösen
6-
Der neue Druckschalter ist in umgekehrter Reihenfolge zu montieren. Der O-Ring des Sitzventils ist zu fetten
7-
Um die Schutzart IP65 zu erreichen, ist es notwendig neues Dichtmaterial zu verwenden, weil das alte zerstört ist. Ein Silikon-
8-
dichtmittel kann zu diesem Zweck verwendet werden
Die Abdeckung wieder montieren
9-
Den neuen Druckschalter einstellen, wie oben beschrieben
10-
HINWEIS: Während der Demontage kann das Manometer zerstört werden. Es sollte immer ein neues Manometer als Ersatzteil vor-
handen sein.
A
24
C
B
B
C
D
E
