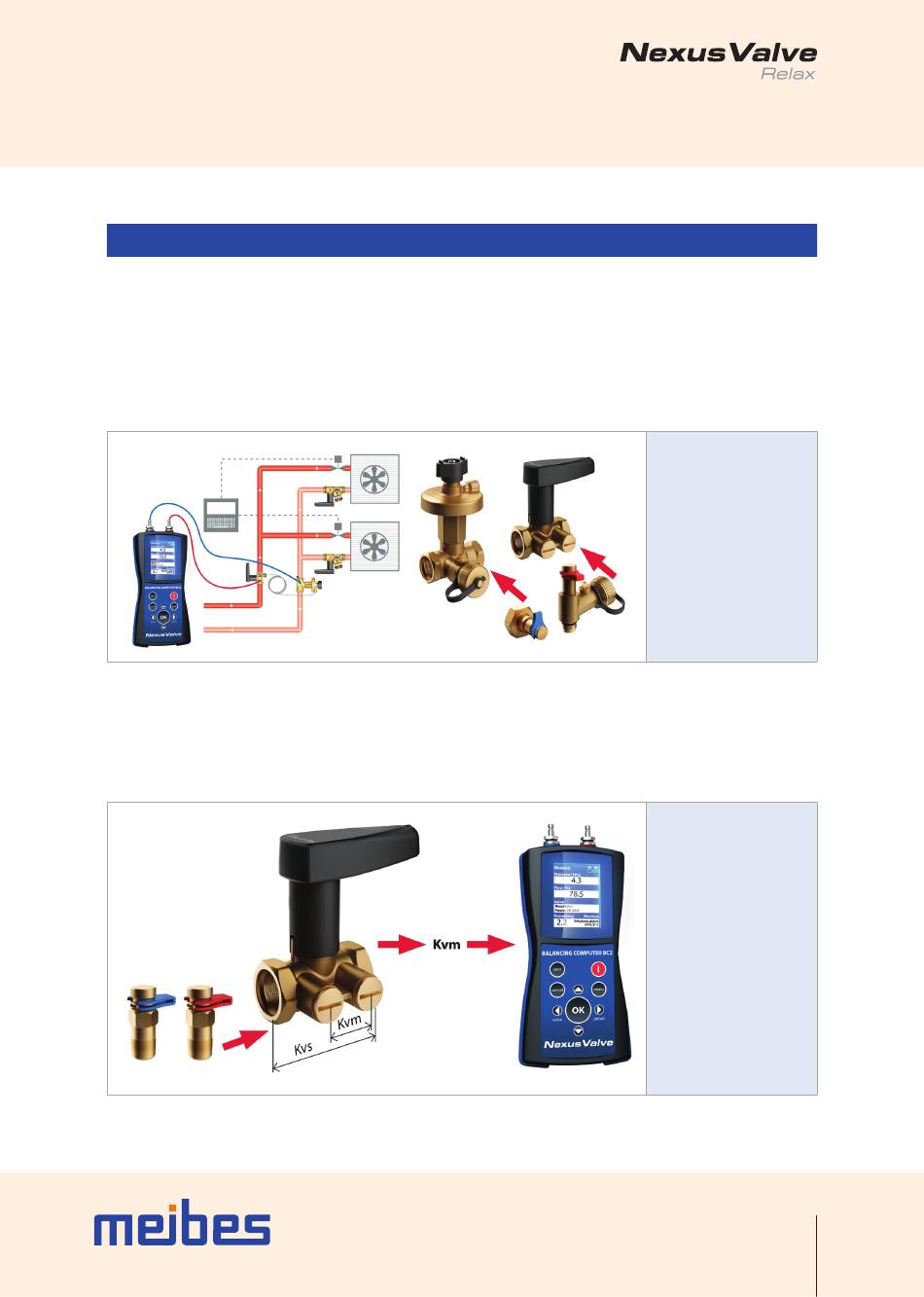

2.5 Messung
Wenn das Nexus Valve Relax als Partnerventil zusammen mit dem Nexus Valve Passim verwendet wird, kann die
Einstellung des Differenzdrucks durch Anschluss eines Abgleichcomputers an die Ventile bei der Inbetriebnahme der
Anlage überprüft werden. Zur Messung wird eine Verschlusskappe mit Messpunkten an das Entleerventil des Nexus
Valve Passim angeschlossen und ein Combi Drain (mit einem unabhängigen Messpunkt) wird an das Nexus Valve
Relax installiert. Alternativ kann ein Messpunkt an den werkseitig verschlossenen P/T-Anschluss montiert werden,
wenn das Nexus Valve Relax mit Entleerventil bereits in einer Anlage installiert ist und der Differenzdruck überprüft
werden muss. Auf diese Weise kann die Messung des Differenzdrucks erfolgen.
Das Nexus Valve Relax ist mit einer Absperrkugel zur Durchflussbegrenzung ausgestattet, um einen Druckabfall zu
erzeugen. Dies ermöglicht eine Durchflussüberprüfung am Ventil Nexus Valve Relax, sofern der Druckabfall an den
P/T-Anschlüssen mindestens 3,0 kPa beträgt. Das Messsignal ist bei diesem Wert stark genug, um eine genaue
Durchflussmessung zu erhalten. Zur Überprüfung des Durchflusses muss der Kvm-Wert des Nexus Valve Relax
(gemessen an den P/T-Anschlüssen) in den Abgleichcomputer eingegeben werden.
Weitere Angaben dazu befinden sich in den Dimensionierungsbeispielen und Datenblättern.
Die Differenzdruck-
messung am
geregelten Teil der
Anlage wird mit der
Installation des Nexus
Valve Relax und
Nexus Valve Passim
ermöglicht.
Zur Ermittlung des
Durchflusses muss
das Nexus Valve Relax
vollständig geöffnet
sein und der Kvm-
Wert muss in den
Abgleichcomputer
eingegeben werden.
