Unter den gleichen Bedingungen wird das Nexus Valve Relax DN 15 dimensioniert.
Das Nexus Valve Relax DN 15 gewährleistet 18,0 kPa Druckabfall beim erforderlichen Durchfluss von 720 l/h.
Dadurch ist der erforderliche Druckabfall am Nexus Valve Fluctus DN 15H: DPbv = 65 kPa - 18,0 kPa = 47 ,0 kPa.
bar
kPa
Druckabfall am Ventil
1,0
100
0,7
70
0,6
60
0,5
50
0,4
40
0,3
30
0,2
20
0,1
10
0,07
7
0,06
6
0,05
5
0,04
4
0,03
3
0,074 0,08
0,09
0,1
266 288
324
360
Somit können potenzielle Geräuschprobleme vermieden und die Lebensdauer des Strangregulierventils verlängert werden.
Hinweis! Das Nexus Valve Relax muss entweder vollständig geöffnet oder vollständig geschlossen sein! Jede
Zwischenstellung des Kugelhahns ist nicht erlaubt.
Bestellung: Nexus Valve Fluctus DN 15H, Artikelnr.: N80597 .403
Nexus Valve Relax DN 15 mit Entleerventil, Artikelnr.: N80597 .726
Position
Durch-
fluss
0,2
0,3 0,325
720
1080 1170

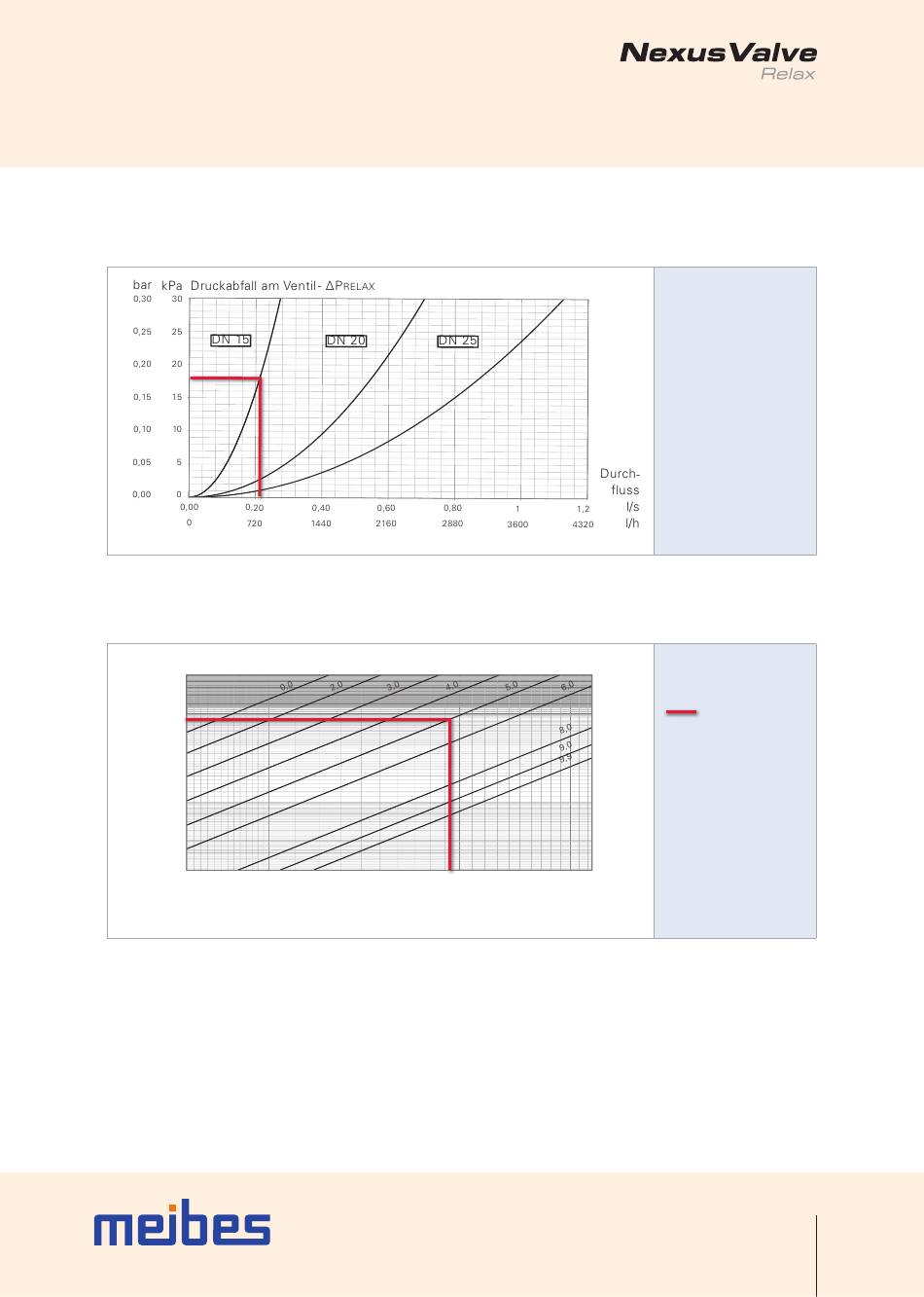

Durchflussdiagramm
für Nexus Valve Relax
DN 15 - 25.
Durchflussdiagramm
für Nexus Valve
Fluctus DN 15H
Endgültige
Einstellung
ist 5,0
l/s
l/h
19
