2. Einleitung
Das Nexus Valve Relax kann als Partnerventil mit dem Nexus Valve Passim eingesetzt werden. Das Kapillarrohr wird
am Nexus Valve Passim und dem Entleerventil des Nexus Valve Relax angeschlossen und erlaubt die Stabilisierung
des Differenzdrucks im geregelten Teil einer Anlage.
Es wird empfohlen, dass das Kapillarrohr am P/T-Anschluss des Entleerventils hinter der Absperrkugel des Ventils
Nexus Valve Relax angeschlossen wird, wenn Ventile in einer Steigleitung der Anlage oder in einem Zweig mit
Terminaleinheiten eingebaut sind. Somit ist der Druckabfall am Nexus Valve Relax nicht im geregelten Systemkreis
enthalten. Während einer Wartung sind die Durchflussabsperrung und die Entleerung der Steigleitung gleichzeitig
möglich. Diese Art der Installation wird für Heizungsanlagen mit voreinstellbaren Thermostat-Heizkörperventilen
empfohlen. In derartigen Anlagen wird der erforderliche Durchfluss durch voreinstellbare Heizkörperventile erreicht,
während die Stabilisierung des Differenzdrucks den Durchfluss konstant hält.
Die Kombination des Nexus Valve Relax mit dem Nexus Valve Passim kann auch in Steigleitungen oder
Systemzweigen von Kühl- und Heizungsanlagen benutzt werden, in denen Strangregulierventile an Terminaleinheiten
installiert sind, um die erforderliche Durchfluss-Verteilung sicherzustellen. Durch die Bereitstellung eines konstanten
Differenzdrucks in Systemkreisen, gliedert sich das System zum besseren Abgleich in mehrere kleinere, unabhängige
Teilsysteme. Infolgedessen wird die Inbetriebnahme der gesamten Anlage auch einfacher.

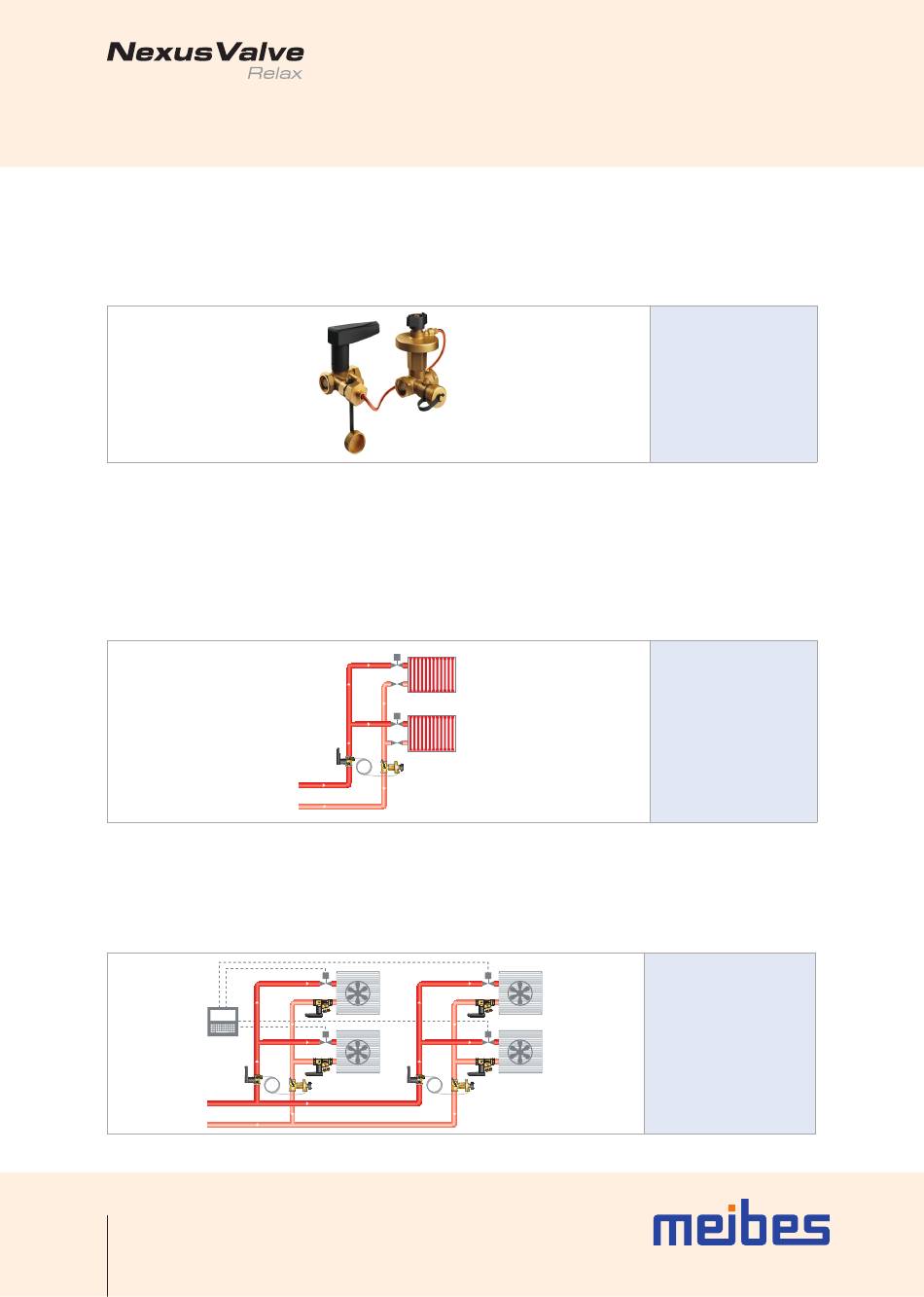

8
Das Nexus Valve
Relax und Nexus
Valve Passim sind zur
Differenzdruckstabili-
sierung in einer Anlage
über ein Kapillarrohr
verbunden.
Das Nexus Valve Relax
als ein Partnerventil
für das Nexus Valve
Passim in einer
Heizungsanlage. Das
Entleerventil des Nexus
Valve Relax wird benutzt,
um das Kapillarrohr
anzuschließen und die
Steigleitung zu entleeren.
Das Nexus Valve Relax als
ein Partnerventil für das
Nexus Valve Passim in
einer Anlage mit Ventilator-
Wärmetauschern. Das
Entleerventil des Nexus
Valve Relax wird benutzt,
um das Kapillarrohr
anzuschließen und die
Steigleitung zu entleeren.
