  • Seite 1 Absperrventil mit Ablauf und Messfunktion Relax...

  • Seite 3: Inhaltsverzeichnis

    Einsatzmöglichkeiten Produktdatenblatt Produktübersicht Abmessungen und Spezifikationen 4.2.1 Nexus Valve Vertex DN 15-50 Innen-/Innengewinde 4.2.2 Nexus Valve Relax DN 15-50 Innen-/Innengewinde mit Entleerventil Durchflussmessung Dimensionierungsbeispiele Dimensionierung von Nexus Valve Relax und Nexus Valve Fluctus Dimensionierung von Nexus Valve Relax und Nexus Valve Passim...

  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise Bitte lesen Sie die Anweisungen vor der Installation aufmerksam durch Die Installation und Inbetriebnahme der Baugruppe können nur von einem zugelassenen Spezialunternehmen durchgeführt werden. Machen Sie sich vor Beginn der Arbeiten mit allen Teilen und deren Handhabung vertraut. Die Anwendungsbeispiele in dieser Betriebsanleitung sind skizzierte Vorschläge.

  • Seite 5: Verwendungszweck

    Ergänzende Anmerkungen: VDI 6002 Blatt 1: Allgemeine Grundlagen, Systemtechnik und Anwendung im Wohnungsbau VDI 6002, Blatt 2: Anwendungen in Studentenwohnheimen, Seniorenheimen, Krankenhäusern, Hallenbädern und auf Campingplätzen Achtung: Vor jeder elektrischen Verdrahtungsarbeit an Pumpen und Steuerungen müssen diese Module vorschrifts- mäßig von der Spannungsversorgung getrennt werden. 1.2 Verwendungszweck Bei unsachgemäßer Installation und Verwendung für einen Zweck, für den die Baugruppe nicht bestimmt ist, erlö- schen alle Gewährleistungsansprüche.

  • Seite 6: Einleitung

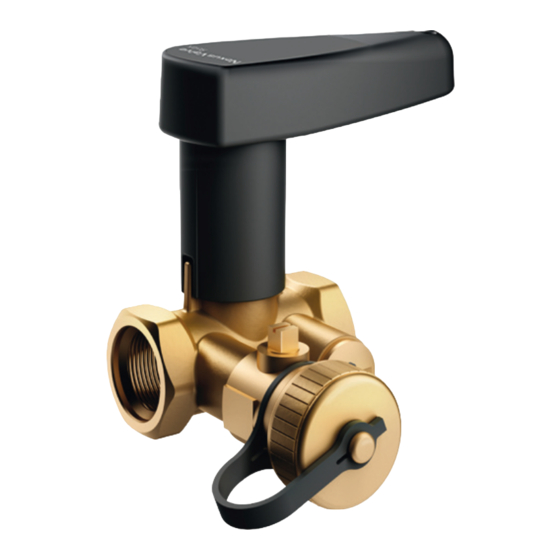

    1/2 - 2” 2.1 Beschreibung Das Nexus Valve Relax ist ein Absperrventil für den Einsatz in Heizungs- und Kühlanlagen und kann einzeln oder als Service- oder Partnerventil verwendet werden. Das Nexus Valve Relax ist in den Ventilgrößen DN 15 bis DN 50 und in zwei Varianten lieferbar.

  • Seite 7: Aufbau

    2.3 Aufbau Die Konstruktion des Nexus Valve Relax verbindet in nur einer Einheit sowohl Durchflussabsperrung als auch Entleerungs- und Messfunktionen. Zur Absperrung des Anlagendurchflusses wird der Ventilgriff einfach um eine Vierteldrehung gedreht. An der Stellung des Ventilgriffs lässt sich zugleich leicht erkennen, ob sich das Ventil in einer offenen oder geschlossenen Position befin- det.
  • Seite 8 2. Einleitung Das Nexus Valve Relax kann als Partnerventil mit dem Nexus Valve Passim eingesetzt werden. Das Kapillarrohr wird am Nexus Valve Passim und dem Entleerventil des Nexus Valve Relax angeschlossen und erlaubt die Stabilisierung des Differenzdrucks im geregelten Teil einer Anlage.

  • Seite 9: Messung

    2.5 Messung Wenn das Nexus Valve Relax als Partnerventil zusammen mit dem Nexus Valve Passim verwendet wird, kann die Einstellung des Differenzdrucks durch Anschluss eines Abgleichcomputers an die Ventile bei der Inbetriebnahme der Anlage überprüft werden. Zur Messung wird eine Verschlusskappe mit Messpunkten an das Entleerventil des Nexus Valve Passim angeschlossen und ein Combi Drain (mit einem unabhängigen Messpunkt) wird an das Nexus Valve...

  • Seite 10: Montage

    Das Nexus Valve Relax kann in beliebiger Durchflussrichtung und in jeder Position installiert werden. Wenn das Nexus Valve Relax über ein Entleerventil verfügt, muss es genau wie folgt installiert werden: das Entleerventil muss hinter dem Absperrventil des Nexus Valve Relax eingebaut werden, damit die Terminaleinheit, der Systemkreis oder die Zone entleert werden können.

  • Seite 11: Einsatzmöglichkeiten

    Heizkörperventilen und ermöglicht die Systemwartung. Das Kapillarrohr muss an das Entleerventil, das, wie dargestellt, im P/T-Anschluss des Nexus Valve Relax montiert ist, ange- schlossen werden, um zu vermeiden, dass sich der Druckabfall am Ventil Nexus Valve Relax im geregelten Sys-...
  • Seite 12 3. Einsatzmöglichkeiten Anwendungsbeispiel 3 - Einrohr-Heizungsanlage Bei dieser Anwendung in einer Einrohr-Heizungsanlage wird der Durchfluss durch das Ventil Nexus Valve Fluctus (oder Nexus Valve Vertex) geregelt. Das Nexus Valve Relax ist als Serviceventil in der Leitung installiert. Anwendung 4 - Fußbodenheizungsanlage Bei dieser Anwendung in einer Fußbodenheizungsanlage...

  • Seite 13: Produktdatenblatt

    4. Produktdatenblatt 4.1 Produktübersicht DN 15 - 25 Druckabfall am Ventil - ΔP relax 0,30 0,25 DN 15 DN 20 DN 25 0,20 0,15 0,10 0,05 Durchfluss 0,00 0,00 0,20 0,40 0,60 0,80 1440 2160 2880 3600 4320 DN 32 - 50 Druckabfall am Ventil - ΔP relax 0,30...

  • Seite 14: Abmessungen Und Spezifikationen

    4. Produktdatenblatt Kvs m3/h Größe 1,80 DN 15 4,65 DN 20 7,40 DN 25 15,5 DN 32 25,7 DN 40 44,0 DN 50 4.2 Abmessungen und Spezifikationen 4.2.1 Nexus Valve Vertex DN 15-50 Innen-/Innengewinde Abmessungen Spezifikationen Maximaltemperatur 120 °C (135 °C bei zugeschraub- ten P/T-Anschlüssen oder mit Hochtemperatur-Messpunkten) Minimaltemperatur -20 °C...

  • Seite 15: Nexus Valve Relax Dn 15-50 Innen-/Innengewinde Mit Entleerventil

    4.2.2 Nexus Valve Relax DN 15-50 Innen-/Innengewinde mit Entleerventil Abmessungen Spezifikationen Maximaltemperatur 120 °C (135 °C bei zugeschraub- ten P/T-Anschlüssen oder mit Hochtemperatur-Messpunkten) Minimaltemperatur -20 °C Maximaldruck 25 bar 16 bar Verpressung Kennzeichnung auf (Griff) Ventilname Ventil (Ventilkörper) DN, PN Anschluss Innengewinde ISO 7/1 parallel Ventilgehäuse...
  • Seite 16 4. Produktdatenblatt Ventil- Artikel Artikel mit Norm. Zoll Kvs m³/h Kvm m³/h größe Entleerventil DN 15 N80597 .720 N80597 .726 ½“ 1,80 1,70 DN 20 N80597 .721 N80597 .727 ¾“ 4,65 4,20 DN 25 N80597 .722 N80597 .728 1“ 7 ,40 6,65 DN 32 N80597 .723...

  • Seite 17: Durchflussmessung

    Kvm-Wert in einen Abgleichcomputer eingegeben werden. ΔP ≥ 3,0 kPa Um an den Messpunkten des Ventils Nexus Valve Relax einen Druckabfall von mindestens 3,0 kPa zu erhalten, muss der Durchfluss den folgenden Mindestwerten entsprechen: Kvm m Größe Erforderlicher Mindestdurchfluss l/h...

  • Seite 18: Dimensionierungsbeispiele

    5. Dimensionierungsbeispiele Die Dimensionierung des Nexus Valve Relax wird zunächst gemäß den verwendeten Größen der Anlagenrohre vor- genommen. Die folgenden Beispiele zeigen jedoch, wie die Nexus Valve-Ventile gemäß dem erforderlichen Durch- fluss in kleinerer Größe als die Anlagenrohre dimensioniert werden.
  • Seite 19 DN 15 - 25. Das Nexus Valve Relax DN 15 gewährleistet 18,0 kPa Druckabfall beim erforderlichen Durchfluss von 720 l/h. Dadurch ist der erforderliche Druckabfall am Nexus Valve Fluctus DN 15H: DPbv = 65 kPa - 18,0 kPa = 47 ,0 kPa.

  • Seite 20: Dimensionierung Von Nexus Valve Relax Und Nexus Valve Passim

    Nexus Valve Relax DN 25 (entspricht der Rohrgröße) bei einem Durchfluss von 0,25 l/s erzeugt 1,5 kPa Druckabfall (1,8 kPa an den P/T-Anschlüssen) oder Nexus Valve Relax DN 20, das bei einem Durchfluss von 0,25 l/s einen Druckabfall von 4,0 kPa erzeugt. Der Druckabfall an den Messpunkten des Nexus Valve Relax DN 20 berechnet sich wie folgt:...
  • Seite 21 Der an den P/T-Anschlüssen des Nexus Valve Relax DN 20 erzeugte Druckabfall beträgt 4,6 kPa. Somit kann der Durch- fluss durch das Nexus Valve Relax DN 20 geprüft werden, nachdem Messpunkte (als Zubehör erhältlich) angebracht sind. Wenn der Durchfluss geprüft werden soll, sind Rohrgrößen von 5 x DN vor und 2 x DN nach dem Ventil Nexus Valve Relax erforderlich.

  • Seite 22: Allgemeine Spezifikationen

    4. Dimensionierungsbeispiele 5.3 Allgemeine Spezifikationen Absperrventil DN 15 - 50 1.1. Der Auftragnehmer muss Absperrventile an den in den Zeichnungen angegebenen Stellen einbauen. Ventilkörper 2.1. Der Ventilkörper muss aus DR-Pressmessing CW602N CuZn36Pb2As bestehen. 2.2. Die Druckklasse muss mindestens PN25 sein (PN16 mit Pressadaptern). 2.3.
  • Seite 23 Notizen...
  • Seite 24 Notizen...
  • Seite 25 Notizen...
  • Seite 26 Notizen...
  • Seite 27 Kontakt Kontaktdaten Deutschland Meibes System-Technik GmbH Ringstrasse 18 D-04827 Gerichshain www.meibes.de...
