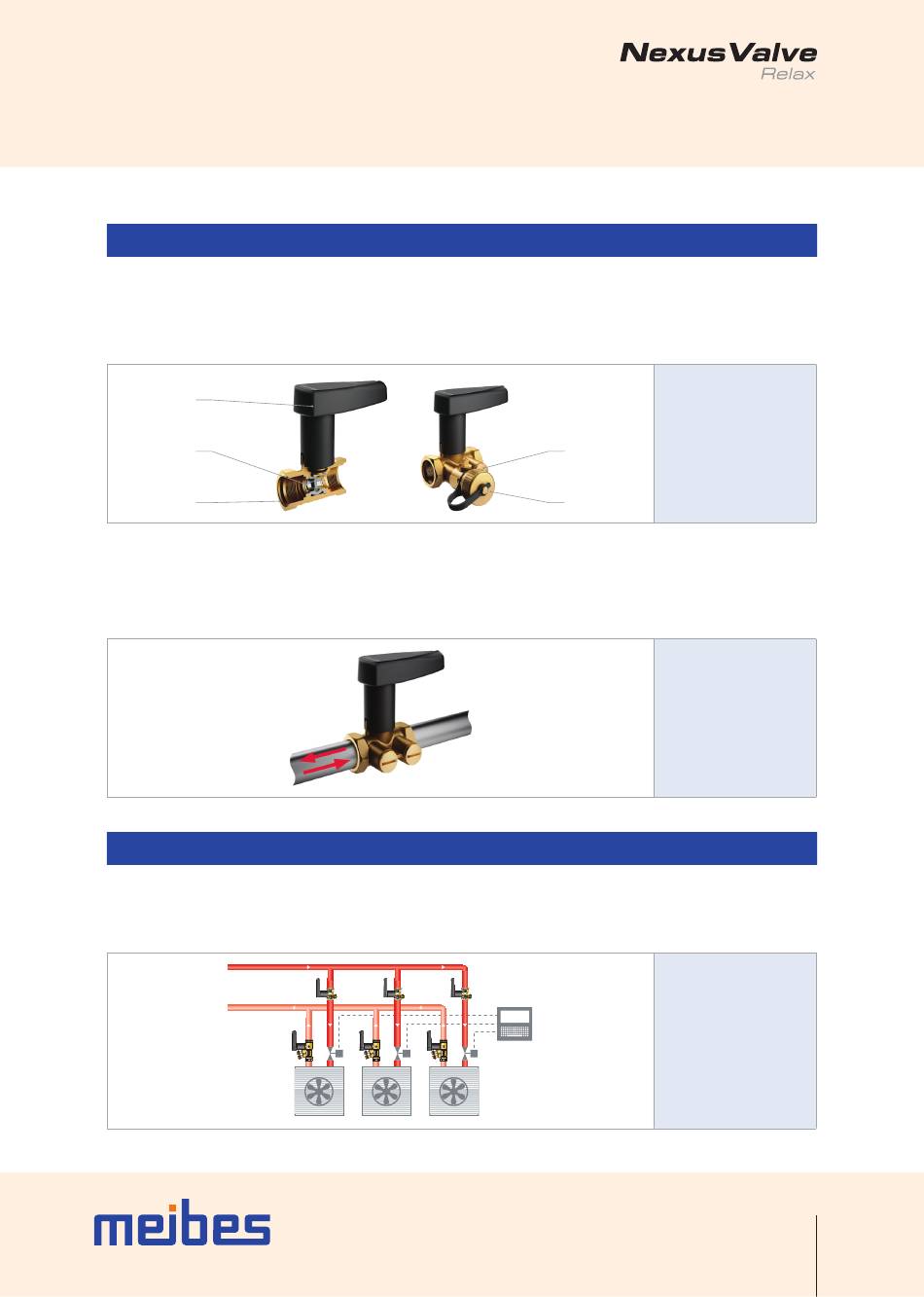

2.3 Aufbau
Die Konstruktion des Nexus Valve Relax verbindet in nur einer Einheit sowohl Durchflussabsperrung als auch Entleerungs- und
Messfunktionen. Zur Absperrung des Anlagendurchflusses wird der Ventilgriff einfach um eine Vierteldrehung gedreht. An der
Stellung des Ventilgriffs lässt sich zugleich leicht erkennen, ob sich das Ventil in einer offenen oder geschlossenen Position befin-
det. Um eine Durchflussmessung zu ermöglichen, müssen die optionalen Messpunkte in das Ventil montiert werden.
2
1
5
Die kompakte Bauweise des Nexus Valve Relax gewährleistet, dass das Ventil auch auf engstem Raum, mit einge-
schränktem Zugriff auf die Anlage, perfekt passt. Das Nexus Valve Relax ist gleichzeitig für bidirektionalen Durchfluss
konzipiert, was die Installation in jeder Position und unabhängig von der Durchflussrichtung ermöglicht. Dies gewähr-
leistet eine völlig flexible und fehlerfreie Installation.
2.4 Service- und Partnerventil
Das Nexus Valve Relax kann als Serviceventil zum Absperren und Entleeren an Terminaleinheiten oder Systemkreisen
eingesetzt werden, wenn es zusammen mit einem der Ventile Nexus Valve Fluctus, Nexus Valve Vertex oder Nexus
Valve Vivax installiert wird.
1 - Kugelventil
zur Absperrung
2 - Griff zur
Absperrung
4
3 - Entleerventil
4 - P/T-Anschluss
5 - Ventilgehäuse
3
Das Nexus Valve
Relax ist kompakt
und aufgrund der
bidirektionalen
Durchflussfunktion
flexibel bei der
Installation.
Das Nexus Valve
Relax installiert als
ein Serviceventil für
Terminaleinheiten in
einer Anlage, in der
der Durchfluss von
einem Nexus Valve
Fluctus geregelt wird.
7
