3. Einsatzmöglichkeiten

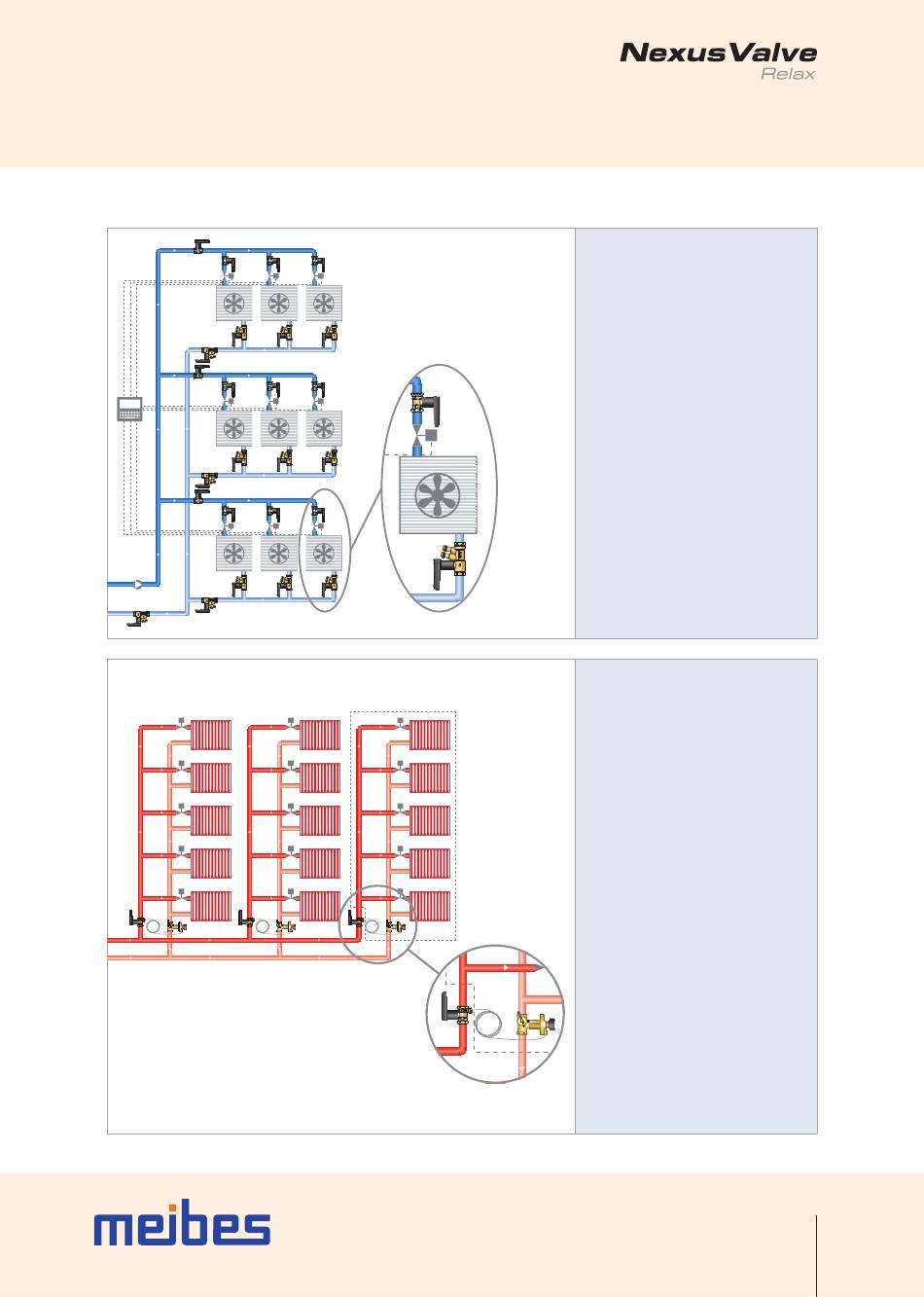

Anwendungsbeispiel 1 - Ventilator-
Wärmetauscher - Anlage mit
Terminaleinheiten
In diesem System mit Ventilator-
Wärmetauschern ist das Nexus
Valve Relax zusammen mit dem
Nexus Valve Fluctus installiert.
Das Ventil Nexus Valve Relax
ermöglicht den Service und die
Entleerung von Terminaleinheiten
und Zonen der Anlage.
Anwendungsbeispiel 2 - Zentral-
heizungsanlage mit Differenzdruck-
Regelventilen
Bei dieser Anwendung sind in einer
Zentralheizungsanlage voreinstellbare
Thermostat-Heizkörperventile zusam-
men mit dem Nexus Valve Passim,
Differenzdruck-Regelventilen und
dem Nexus Valve Relax installiert.
Das Nexus Valve Passim ist im Rück-
lauf installiert und über ein Kapillar-
rohr mit dem im Vorlauf installierten
Nexus Valve Relax verbunden. Diese
Ventilanordnung sorgt für konstan-
ten Differenzdruck in der Zone oder
Steigleitung, verhindert mögliche
Geräusche an den Thermostat-
Heizkörperventilen und ermöglicht
die Systemwartung. Das Kapillarrohr
muss an das Entleerventil, das, wie
dargestellt, im P/T-Anschluss des
Nexus Valve Relax montiert ist, ange-
schlossen werden, um zu vermeiden,
dass sich der Druckabfall am Ventil
Nexus Valve Relax im geregelten Sys-
temkreis befindet.
11
