A suitable cartridge has a weight range from 4g to 6g and the
distance from stylus tip to the top of cartridge does not
exceed 17mm. Read the manufacturer' s fitting instructions
carefully before installing a cartridge into the headshell of the
1. Slide the output lead connectors onto the new cartridge
terminals, taking care to observe correct polarity.
Blue lead. . . . . .Left channel Earth
White lead . . . . . . . . .Left channel
Red lead . . . . . . . . . .Right channel
Green lead . . . . . . . . .Right channel Earth
2. Place the cartridge into the headshell with a distance of
52mm between the stylus tip and the end of the headshell.
3. The tracking force will require readjustment because the
cartridge weights differ.
von 4 g bis 6 g. Der Abstand zwischen der Nadelspitze und
Tonabnehmeroberseite ist weniger als 17 mm.
Die Montagehinweise des Herstellers vor Einsetzen des Ton-
abnehmersystems in den Tonabnehmertrager des Modelles
abnehmersystems einsetzen und dabei auf die richtige
Blaue Leitung . _ . . . Erdung fiir linken Kanal
Rote Leitung . . . . . . Rechter Kanal
Une cellule appropriee presente une gamme de poids entre 4 g
et 6 g et la distance entre la pointe de I' aiguille et la partie
tions de montage fournies par le fabricant avant d' installer une
1. Faire glisser les connecteurs des fils de sortie sur les bornes
de la nouvelle cellule, en veillant a la polarite correcte.
I

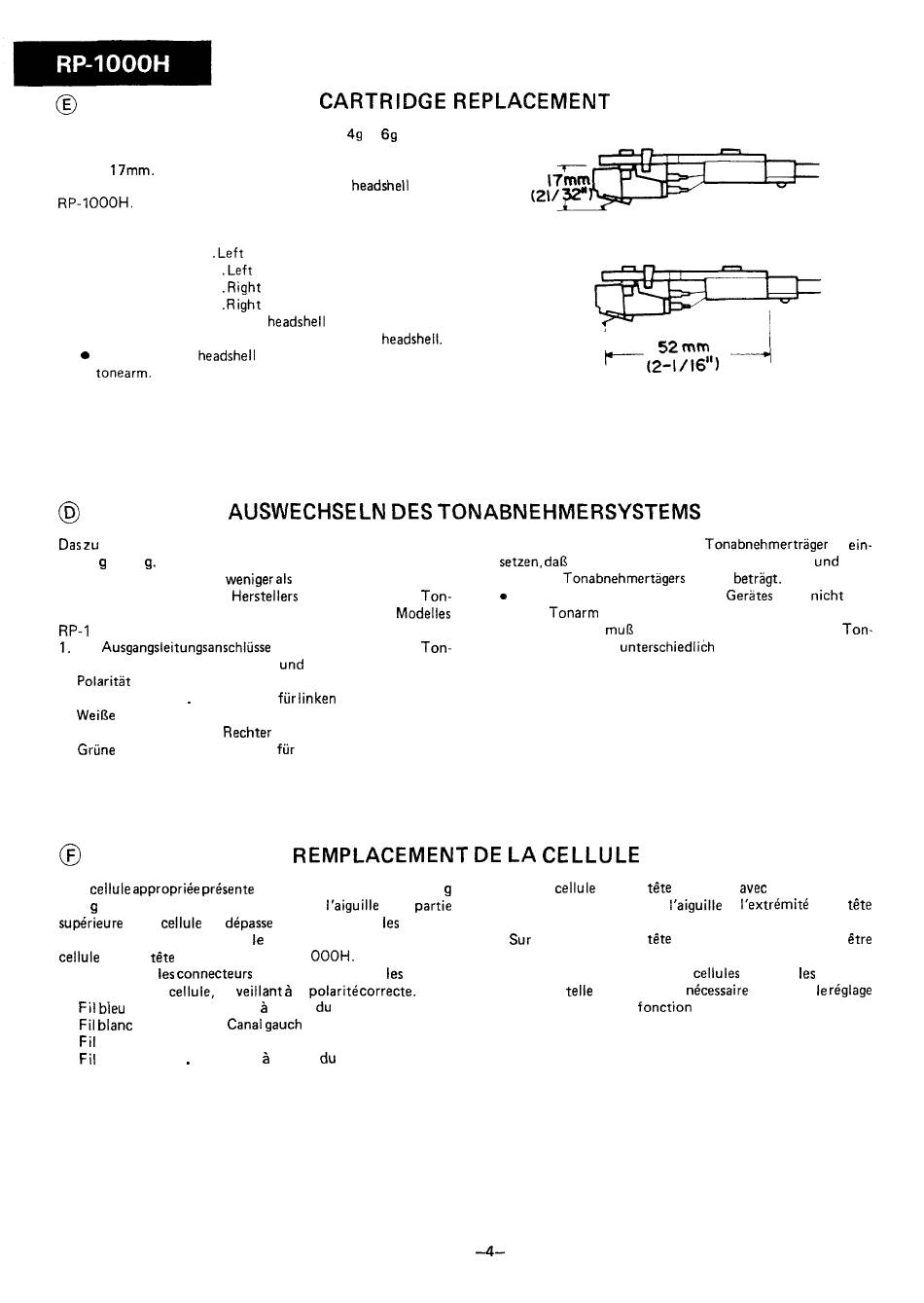

Figure 4-l
2. Das Tonabnehmersystem in den Tonabnehmertrager so ein-
Ende des Tonabnehmertagers 52 mm betragt.
dem Tonarm entfernt werden.
3. Die Auflagekraft mu13 nueu eingestellt werden, da die Ton-
abnehmergewichte unterschiedlibh sind.
2. Placer la cellule dans la t&te de lecture avec une distance de
52mm entre la pointe de I' aiguille et I' extremite de la tete
de lecture.
. Sur cet appareil, la t&te de lecture ne peut pas Ctre
retiree du bras de pick-up.
3. Les poids des ensembles de cellules different les uns des
autres de telle sorte qu' il est necessaire de refaire le reglage
de la force d' appui en fonction du pids.
