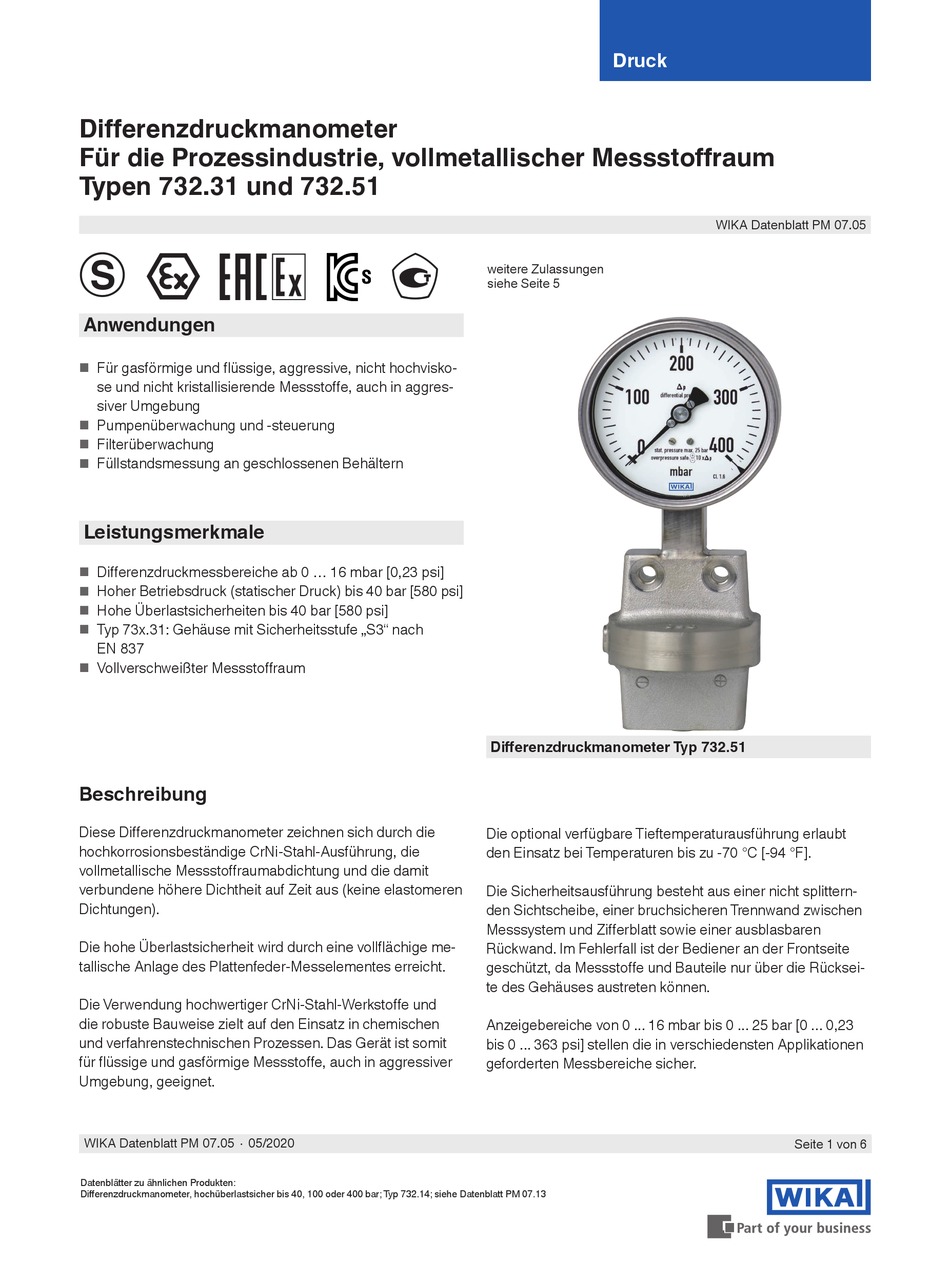

Differenzdruckmanometer
Für die Prozessindustrie, vollmetallischer Messstoffraum
Typen 732.31 und 732.51
k
Anwendungen
Für gasförmige und flüssige, aggressive, nicht hochvisko-
■
se und nicht kristallisierende Messstoffe, auch in aggres-
siver Umgebung
Pumpenüberwachung und -steuerung
■
Filterüberwachung
■
Füllstandsmessung an geschlossenen Behältern
■
Leistungsmerkmale
Differenzdruckmessbereiche ab 0 ... 16 mbar [0,23 psi]
■
Hoher Betriebsdruck (statischer Druck) bis 40 bar [580 psi]
■
Hohe Überlastsicherheiten bis 40 bar [580 psi]
■
Typ 73x.31: Gehäuse mit Sicherheitsstufe „S3" nach
■
EN 837
Vollverschweißter Messstoffraum
■
Beschreibung
Diese Differenzdruckmanometer zeichnen sich durch die
hochkorrosionsbeständige CrNi-Stahl-Ausführung, die
vollmetallische Messstoffraumabdichtung und die damit
verbundene höhere Dichtheit auf Zeit aus (keine elastomeren
Dichtungen).
Die hohe Überlastsicherheit wird durch eine vollflächige me-
tallische Anlage des Plattenfeder-Messelementes erreicht.
Die Verwendung hochwertiger CrNi-Stahl-Werkstoffe und
die robuste Bauweise zielt auf den Einsatz in chemischen
und verfahrenstechnischen Prozessen. Das Gerät ist somit
für flüssige und gasförmige Messstoffe, auch in aggressiver
Umgebung, geeignet.
WIKA Datenblatt PM 07.05 ∙ 05/2020
Datenblätter zu ähnlichen Produkten:
Differenzdruckmanometer, hochüberlastsicher bis 40, 100 oder 400 bar; Typ 732.14; siehe Datenblatt PM 07.13
Druck
weitere Zulassungen
siehe Seite 5

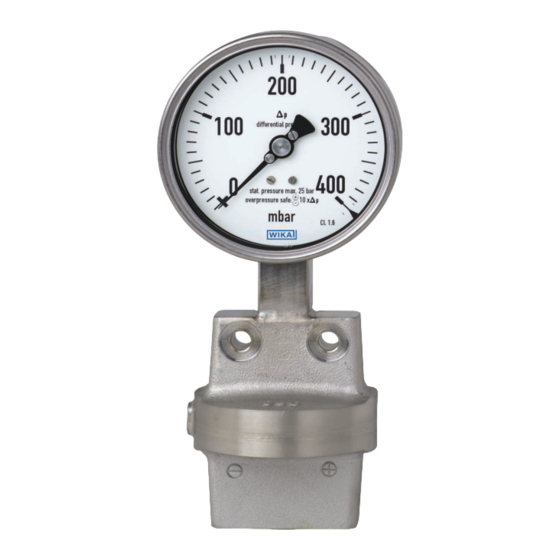

Differenzdruckmanometer Typ 732.51
Die optional verfügbare Tieftemperaturausführung erlaubt
den Einsatz bei Temperaturen bis zu -70 °C [-94 °F].
Die Sicherheitsausführung besteht aus einer nicht splittern-
den Sichtscheibe, einer bruchsicheren Trennwand zwischen
Messsystem und Zifferblatt sowie einer ausblasbaren
Rückwand. Im Fehlerfall ist der Bediener an der Frontseite
geschützt, da Messstoffe und Bauteile nur über die Rücksei-
te des Gehäuses austreten können.
Anzeigebereiche von 0 ... 16 mbar bis 0 ... 25 bar [0 ... 0,23
bis 0 ... 363 psi] stellen die in verschiedensten Applikationen
geforderten Messbereiche sicher.
WIKA Datenblatt PM 07.05
Seite 1 von 6
