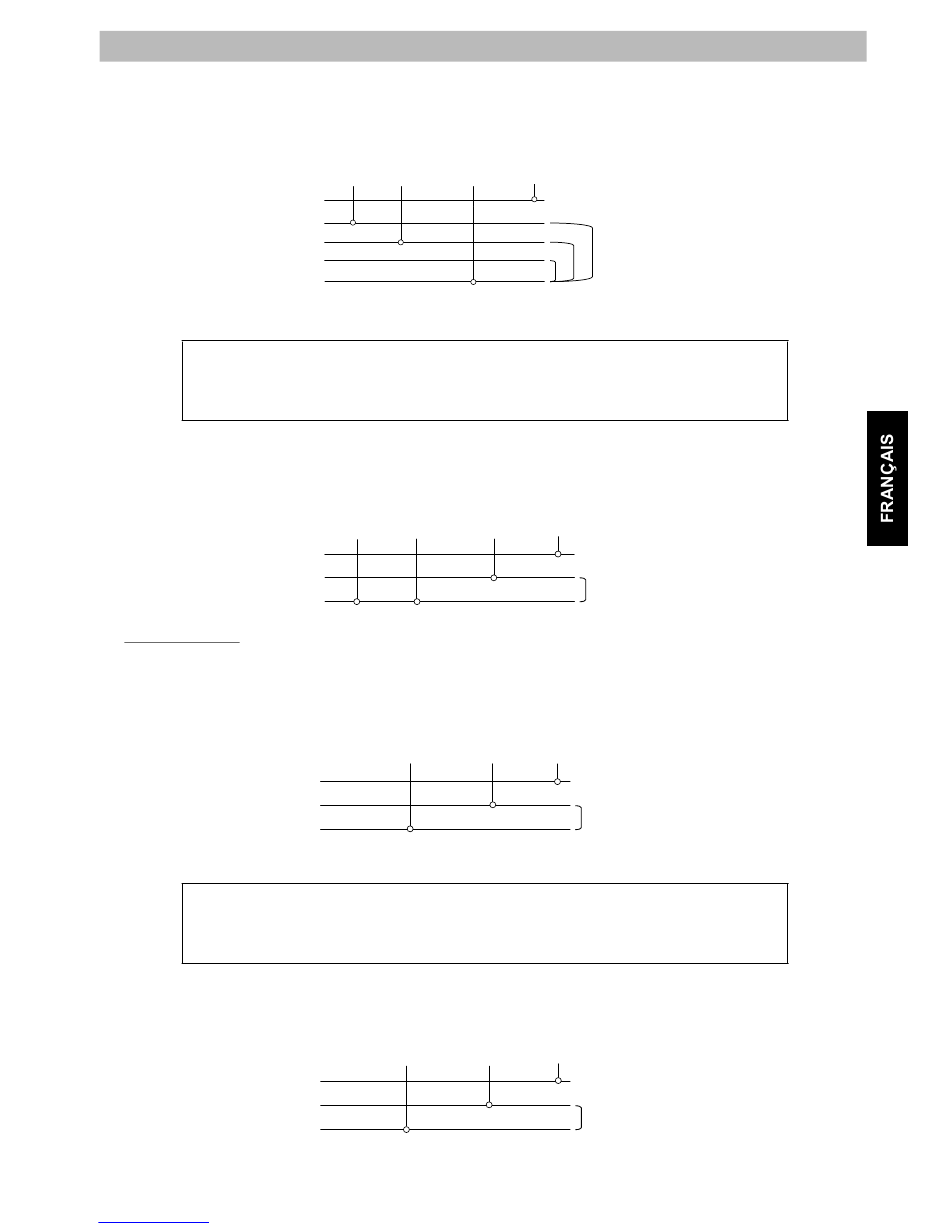

400 V DEUX PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur
Noir doit être connecté à une des trois phases, le conducteur Marron à une phase diff érente et le conducteur Bleu
ou Gris à la phase neutre. Le conducteur vert/jaune doit être connecté à la terre.
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
La machine peut être connectée à des alimentations d'une seule phase de 110 V. Dans ce cas, le conducteur Noir
doit être connecté à la phase de l'installation fi xe, le conducteur Marron doit être connecté à la même phase que
le conducteur Noir et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être connecté à
la terre.
Machines à 3 fi ls
220 V-240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée à des alimentations à une seule phase de 220 V-240 V. Dans ce cas le conducteur
Marron doit être connecté à la phase de l'installation fi xe. Le conducteur Bleu ou Gris doit être connecté à la phase
neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
La machine peut être connectée à des alimentations d'une seule phase de 110 V. Dans ce cas le conducteur Marron
doit être connecté à la phase et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être
connecté à la terre.
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
Downloaded from www.Manualslib.com
Noir Marron Bleu ou Gris Vert/Jaune
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifi ques
pour cette tension. Ils ne pourront donc être installés qu'à une tension de 110 V,
comme indiqué sur le schéma électrique spécifi que pour ces tensions.
Noir Marron
--///
Neutre
Phase (R)
Marron
--///
Neutre
Phase (R)
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifi ques
pour cette tension. Ils ne pourront donc être installés qu'à une tension de 110 V,
comme indiqué sur le schéma électrique spécifi que pour ces tensions.
Marron
--///
Neutre
Phase (R)
manuals search engine
220-240V
Bleu ou Gris Vert/Jaune
110V
Bleu ou Gris Vert/Jaune
220-240V
Bleu ou Gris Vert/Jaune
110V
