IBERITAL

3.3.1. EG-Maschinen

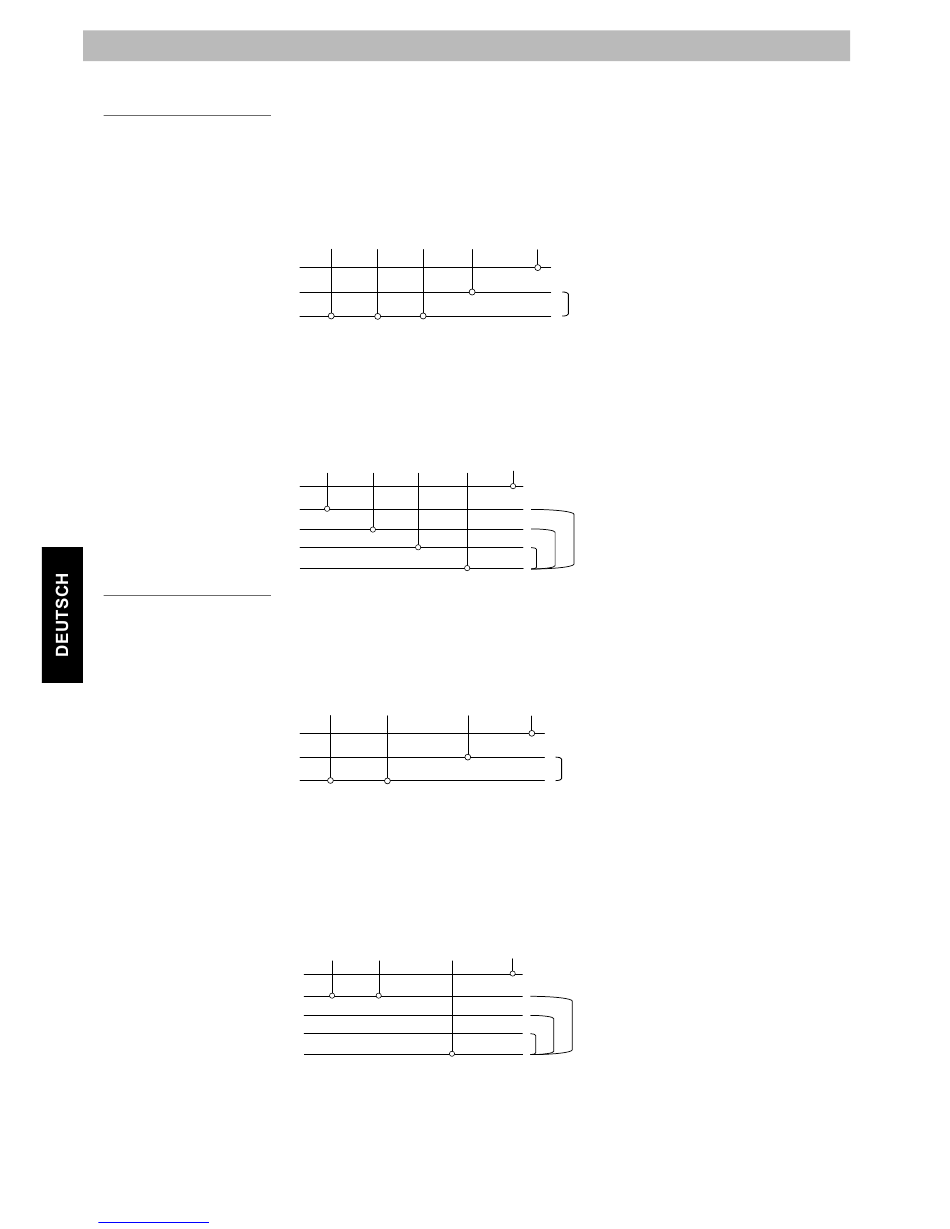

Maschinen mit 5 Leitern
EINPHASIGES 220-240 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an einphasige 220-240V-Stromnetze angeschlossen werden. In diesem Fall müssen der
schwarze, der braune und der graue Leiter miteinander verbunden und anschließend an die Phase der festen
Installation angeschlossen werden. Der blaue Leiter muss mit dem Nullleiter verbunden werden. Der grün-gelbe
Leiter ist mit der Erdung zu verbinden.
DREIPHASIGES 400V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an ein dreiphasiges 400V-Stromnetze mit Neutralleiter angeschlossen werden. In diesem Fall
müssen der schwarze, der braune und der graue Leiter jeweils an die unterschiedlichen Phasen angeschlossen
werden. Der blaue Leiter muss mit dem Nullleiter verbunden werden. Der grün-gelbe Leiter ist mit der Erdung zu
verbinden.
Maschinen mit 4 Leitern
EINPHASIGES 220-240 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an einphasige 220-240V-Stromnetze angeschlossen werden. In diesem Fall ist der schwarze
Leiter mit dem braunen Leiter zu verbinden und danach an die Phase des Stromnetzes anzuschließen. Der blaue
bzw. graue Leiter ist an den Neutralleiter anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
EINPHASIGES 400 V-NETZ MIT NEUTRALLEITER (MASCHINEN MIT 1-2-3 BRÜHGRUPPEN)
Die Maschine kann an dreiphasige 400V-Stromnetze mit Neutralleiter angeschlossen werden. In diesem Fall ist der
schwarze Leiter an eine der drei Phasen, der braune Leiter an die gleiche Phase und der blaue oder graue Leiter an
den Neutralleiter anzuschließen. Der grün-gelbe Leiter ist an den Erder anzuschließen.
Seite 130
Downloaded from www.Manualslib.com
Schwarz Braun Grau
--///
Neutro
Fase (S)
Schwarz Braun Grau
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
Schwarz Braun Blau oder Grau Grün/Gelb
--///
Neutralleiter
Phase (S)
Schwarz Braun Blau oder Grau Grün/Gelb
--///
Phase (R)
Phase (S)
Phase (T)
Neutralleiter
manuals search engine
Blau Grün/Gelb
220-240V
Blau Grün/Gelb
220-240V
220-240V
220-240V
