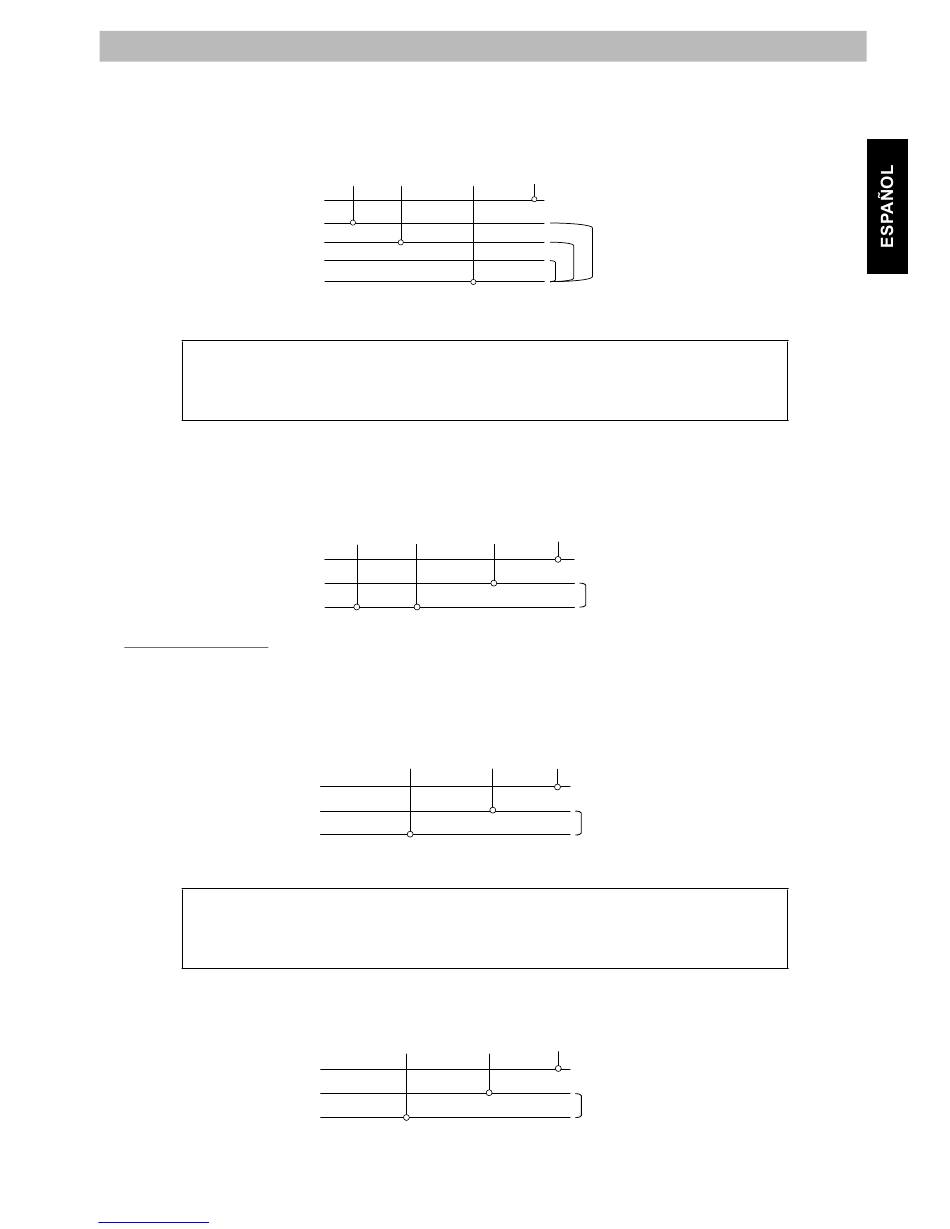

400V DOS FASES CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400V. En este caso el conductor Negro
debe conectarse a una de las tres fases, el conductor Marrón a una fase diferente y el conductor Azul o Gris a la fase
neutra. El conductor Verde/Amarillo debe conectarse a tierra.
110V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 110V. En este caso el conductor Negro debe
conectarse a la fase de la instalación fi ja, el conductor Marrón debe conectarse a la misma fase que el conductor
Negro, y el conductor Azul o Gris a la fase neutra. El conductor Verde/Amarillo debe conectarse a tierra.
Máquinas con 3 hilos
220V-240V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240V. En este caso el conductor Marrón
debe conectarse a la fase de la instalación fi ja. El conductor azul o gris debe conectarse a la fase neutra. El conductor
Verde/Amarillo debe conectarse a tierra.
110V UNA FASE CON NEUTRO (MÁQUINAS 1-2 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 110V. En este caso el conductor Marrón debe
conectarse a la fase y el conductor Azul o Gris a la fase neutra. El conductor Verde/Amarillo debe conectarse a tierra.
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
Downloaded from www.Manualslib.com
Negro Marrón Azul o Gris Verde/Amarillo
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
IMPORTANTE: Las máquinas fabricadas para conectar a tensiones eléctricas de
110V, son fabricadas con elementos eléctricos específi cos para esta tensión. Por
lo que solo podrán instalarse a la tensión de 110V, tal y como se indica en el
esquema eléctrico específi co para estas tensiones.
Negro
--///
Neutro
Fase (R)
Marrón
--///
Neutro
Fase (R)
IMPORTANTE: Las máquinas fabricadas para conectar a tensiones eléctricas de
110V, son fabricadas con elementos eléctricos específi cos para esta tensión.
Por lo que solo podrán instalarse a la tensión de 110V, tal y como se indica en el
esquema eléctrico específi co para estas tensiones.
Marrón
--///
Neutro
Fase (R)
manuals search engine
Marrón Azul o Gris Verde/Amarillo
Azul o Gris Verde/Amarillo
Azul o Gris Verde/Amarillo
220-240V
110V
220-240V
110V
