IBERITAL

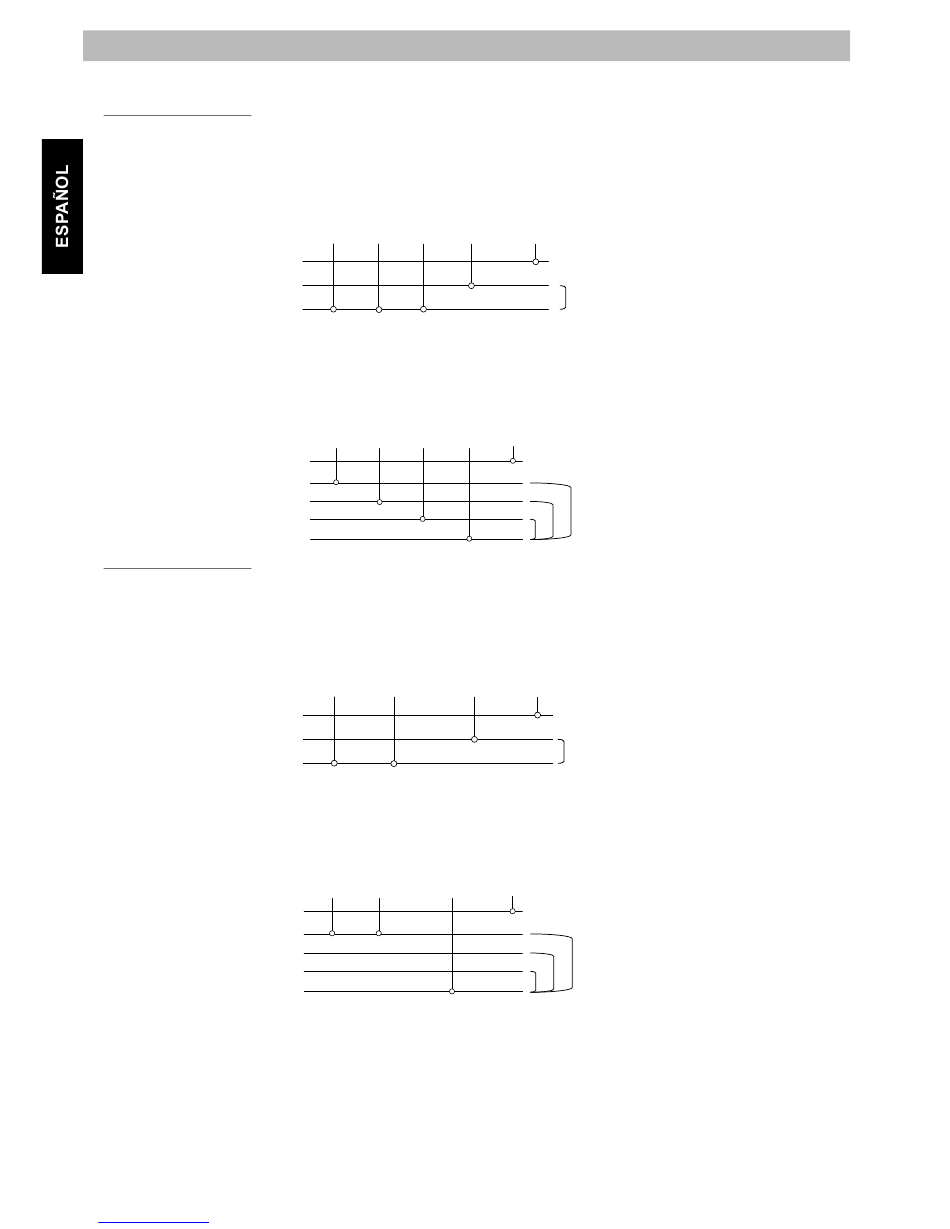

3.3.1. Máquinas CE
Máquinas con 5 hilos
220V-240V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240V. En este caso los conductores Negro,
Marrón y Gris deben unirse y después conectarse a la fase de la instalación fi ja. El conductor Azul debe conectarse
al neutro. El conductor Verde/Amarillo debe conectarse a tierra.
400V TRES FASES CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400V. En este caso los conductores
Negro, Marrón y Gris deben conectarse cada una a una fase diferente y el conductor Azul a la fase neutra. El
conductor Verde/Amarillo debe conectarse a tierra.
Máquinas con 4 hilos
220V-240V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240V. En este caso el conductor Negro
debe unirse al conductor Marrón y después conectarse a la fase de la instalación fi ja. El conductor Azul o Gris debe
conectarse al neutro. El conductor Verde/Amarillo debe conectarse a tierra.
400V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400V. En este caso el conductor Negro
debe conectarse a una de las tres fases, el conductor Marrón a la misma y el conductor Azul o Gris a la fase neutra.
El conductor Verde/Amarillo debe conectarse a tierra.
Página 34
Downloaded from www.Manualslib.com
Negro Marrón Gris
--///
Neutro
Fase (S)
Negro Marrón Gris
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
Negro Marrón Azul o Gris Verde/Amarillo
--///
Neutro
Fase (S)
Negro Marrón Azul o Gris Verde/Amarillo
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
manuals search engine
Azul Verde/Amarillo
220-240V
Azul Verde/Amarillo
220-240V
220-240V
220-240V
